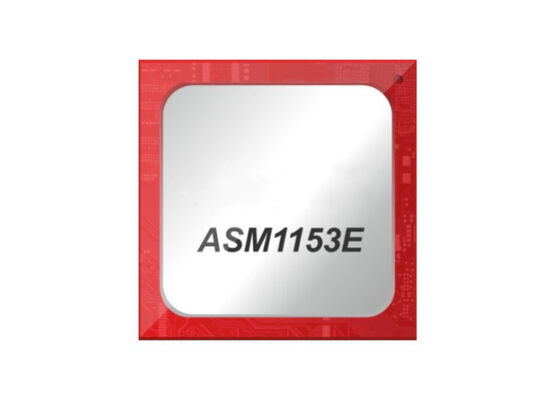

ASM1153E چیپ مدار یکپارچه USB به کنترل کننده پل SATA با دستگاه 5G SATA و بسته QFN-48L

ASM1153 یک کنترلر پل بسیار یکپارچه است که رابط میزبان USB3.2 Gen1 را به رابط میزبان Serial SATA متصل می‌کند. این تراشه دارای رابط‌های SuperSpeed USB3.2 Gen1، High Speed USB2.0 و SATA1.5/3.0/6.0 Gbps ASMedia خود طراحی شده است. این تراشه از فناوری فرآیند پیشرفته برای بهینه‌سازی مصرف برق در حالی که سازگاری عالی با میزبان USB3.2 و دستگاه‌های SATA را حفظ می‌کند، استفاده می‌کند.

• مطابق با مشخصات USB3.0 نسخه 1.0
• مطابق با مشخصات USB نسخه 2.0
• پشتیبانی از عملیات Super-Speed، High-Speed و Full-Speed USB
• پشتیبانی از کلاس حافظه انبوه، مشخصات انتقال Bulk-Only نسخه 1.3
• پشتیبانی از مشخصات پروتکل SCSI متصل به USB نسخه 1.0
• مطابق با مشخصات Serial ATA نسخه 3.0
• پهنای باند سیگنال گذرگاه Serial ATA تا 6 گیگابیت بر ثانیه
• پشتیبانی از کنترل Spread Spectrum رابط‌های USB3.0 و SATA برای بهبود عملکرد EMI
• پشتیبانی از مجموعه دستورات بسته ATA/ATAPI
• پشتیبانی از حالت آدرس‌دهی LBA48 ATA/ATAPI
• پردازنده 8 بیتی یکپارچه با RAM و ROM برنامه داخلی
• پشتیبانی از SPI NVRAM برای کاربرد خاص فروشنده کنترلر دستگاه USB
• پشتیبانی از پین‌های چند GPIO
• پشتیبانی از PWM های قابل برنامه‌ریزی
• پشتیبانی از 20/25/30 مگاهرتز با حالت کریستال خارجی یا 30 مگاهرتز با حالت ورودی کلاک از طریق strapping
• دو رگولاتور ولتاژ داخلی برای توان IO و هسته یکپارچه شده است
• HBM ESD 2KV و MM ESD 200V
• بسته سبز 6X6 QFN 48L (بدون سرب)
