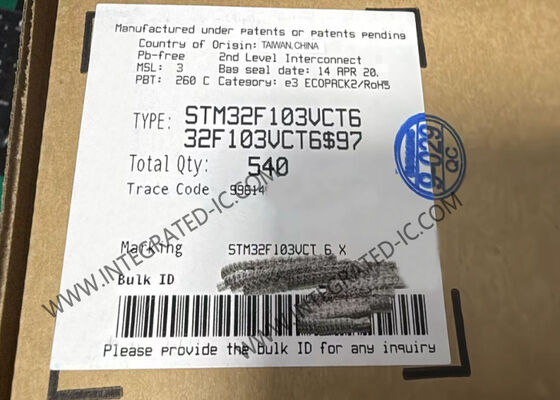

میکروکنترلر 32 بیتی STM32F103VCT6 با هسته ARM Cortex-M3 72 مگاهرتز و حافظه فلش 256 کیلوبایتی

STM32F103 یک میکروکنترلر با کارایی بالا است که بر اساس هسته RISC 32 بیتی ARM® Cortex®-M3 با فرکانس 72 مگاهرتز کار می کند. این دستگاه دارای حافظه داخلی با سرعت بالا (تا 512 کیلوبایت فلش و تا 64 کیلوبایت SRAM) است و از طریق دو گذرگاه APB به طیف گسترده ای از ورودی/خروجی ها و لوازم جانبی پیشرفته متصل می شود.

STM32F103 دارای سه مبدل آنالوگ به دیجیتال 12 بیتی، چهار تایمر 16 بیتی با کاربرد عمومی و دو تایمر PWM است و همچنین رابط های ارتباطی استاندارد و پیشرفته را ارائه می دهد: تا دو I²C، سه SPI، دو I²S، یک SDIO، پنج USART، یک USB و یک CAN.

• هسته: پردازنده 32 بیتی ARM® Cortex®-M3
• حداکثر فرکانس 72 مگاهرتز، عملکرد 1.25 DMIPS/MHz (Dhrystone 2.1) در دسترسی به حافظه با 0 حالت انتظار
• ضرب تک چرخه‌ای و تقسیم سخت‌افزاری
• حافظه‌ها: 256 تا 512 کیلوبایت حافظه فلش، تا 64 کیلوبایت SRAM
• کنترلر حافظه استاتیک انعطاف‌پذیر با 4 انتخاب تراشه. پشتیبانی از حافظه‌های Compact Flash، SRAM، PSRAM، NOR و NAND
• رابط موازی LCD، حالت‌های 8080/6800
• مدیریت کلاک، ریست و تغذیه: تغذیه کاربرد 2.0 تا 3.6 ولت و ورودی/خروجی‌ها
• POR، PDR و آشکارساز ولتاژ قابل برنامه‌ریزی (PVD)
• نوسان‌ساز کریستالی 4 تا 16 مگاهرتز
• RC داخلی 8 مگاهرتز با تنظیم کارخانه‌ای
• RC داخلی 40 کیلوهرتز با کالیبراسیون
• نوسان‌ساز 32 کیلوهرتز برای RTC با کالیبراسیون
• مصرف کم انرژی: حالت‌های Sleep، Stop و Standby
• تغذیه VBAT برای RTC و رجیسترهای پشتیبان
• 3 × مبدل آنالوگ به دیجیتال 12 بیتی، 1 میکروثانیه (تا 21 کانال)
• محدوده تبدیل: 0 تا 3.6 ولت
• قابلیت نمونه‌برداری و نگهداری سه‌گانه
• سنسور دما
• 2 × مبدل دیجیتال به آنالوگ 12 بیتی
• DMA: کنترلر DMA 12 کاناله
• لوازم جانبی پشتیبانی شده: تایمرها، ADC ها، DAC، SDIO، I2S ها، SPI ها، I2C ها و USART ها
• حالت اشکال‌زدایی: رابط‌های Serial wire debug (SWD) و JTAG
• Cortex®-M3 Embedded Trace Macrocell™
• تا 112 پورت ورودی/خروجی سریع: 51/80/112 ورودی/خروجی، همه قابل نگاشت بر روی 16 بردار وقفه خارجی و تقریباً همه 5 ولت تحمل‌پذیر
• تا 11 تایمر
• تا چهار تایمر 16 بیتی، هر کدام با حداکثر 4 ورودی/خروجی IC/OC/PWM یا شمارنده پالس و ورودی رمزگذار کوادراتور (افزایشی)
• 2 × تایمر PWM کنترل موتور 16 بیتی با تولید زمان مرده و توقف اضطراری
• 2 × تایمر Watchdog (مستقل و پنجره‌ای)
• تایمر SysTick: یک شمارنده کاهشی 24 بیتی
• 2 × تایمر پایه 16 بیتی برای راه‌اندازی DAC
• تا 13 رابط ارتباطی
• تا 2 × رابط I2C (SMBus/PMBus)
• تا 5 USART (رابط ISO 7816، LIN، قابلیت IrDA، کنترل مودم)
• تا 3 SPI (18 مگابیت بر ثانیه)، 2 با رابط I2S مالتی‌پلکس شده
• رابط CAN (2.0B Active)
• رابط USB 2.0 با سرعت کامل
• رابط SDIO
