NSM2015-66B5F-DSWR Sensor IC Hall-Effect-Based Current Sensor IC با سنجش جریان 66A، رد میدان حالت مشترک و پهنای باند 320kHz

NSM2015-66B5F-DSWR Sensor IC Hall-Effect-Based Current Sensor IC با سنجش جریان 66A، رد میدان حالت مشترک و پهنای باند 320kHz
NSM2015-66B5F-DSWR Sensor IC Hall-Effect-Based Current Sensor IC با سنجش جریان 66A، رد میدان حالت مشترک و پهنای باند 320kHz

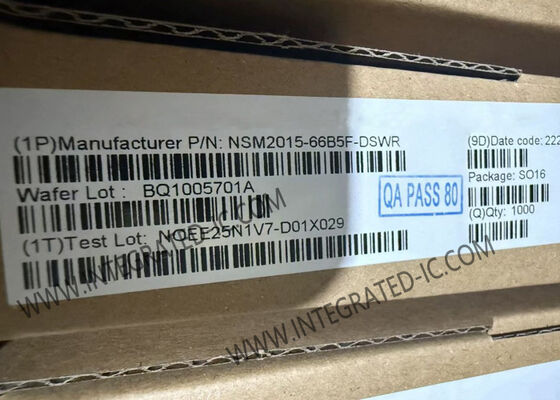

تصویر بزرگ :  NSM2015-66B5F-DSWR Sensor IC Hall-Effect-Based Current Sensor IC با سنجش جریان 66A، رد میدان حالت مشترک و پهنای باند 320kHz

جزئیات محصول:
محل منبع: CN
نام تجاری: Original Factory
گواهی: Lead free / RoHS Compliant
شماره مدل: NSM2015-66B5F-DSWR
پرداخت:
مقدار حداقل تعداد سفارش: 10
قیمت: Contact for Sample
جزئیات بسته بندی: SOIC-16
زمان تحویل: 5-8 روز کاری
شرایط پرداخت: T/T، L/C، وسترن یونیون
قابلیت ارائه: 10000 عدد در روز
مخاطب

NSM2015-66B5F-DSWR Sensor IC Hall-Effect-Based Current Sensor IC با سنجش جریان 66A، رد میدان حالت مشترک و پهنای باند 320kHz

توضیحات
شماره قطعه: NSM2015-66B5F-DSWR نوع سنسور: جلوه هال
جریان - حس کردن: 66a حساسیت: 30.3mV/A
فرکانس: DC ~ 320 کیلوهرتز ولتاژ - منبع تغذیه: 4.5 ~ 5.5 ولت
برجسته کردن:

66A حسگر جریان IC

,

Common-Mode Field Rejection Hall-Effect-Based Current Sensor IC,320kHz Bandwidth Integrated Current Sensor (حساس جریان مبتنی بر اثر سالن IC

,

پهنای باند 320kHz حسگر جریان یکپارچه)

NSM2015 Sensor IC Hall-Effect-Based Current Sensor IC با رد میدان حالت مشترک
خلاصه محصول NSM2015

NSM2015 یک سنسور جریان مسیر یکپارچه است که دارای مقاومت بسیار پایین 0.85mΩ است که به طور قابل توجهی از دست دادن گرما در تراشه را کاهش می دهد.سنسور میدان های مغناطیسی تولید شده توسط جریان Busbar جریان زیر تراشه را تشخیص می دهد تا به طور غیر مستقیم اندازه گیری جریاندر مقایسه با روش های سنتی نمونه گیری جریان آپ-آمپر Shunt + ، NSM2015 نیاز به منبع برق جانبی اصلی را از بین می برد و طراحی ساده و راحت را ارائه می دهد.

مشخصاتازNSM2015
پارامتر ارزش
برای اندازه گیری AC/DC
نوع سنسور اثر هال
سنجش جریان 66A
تعداد کانال ها 1
تولید ثابت، ولتاژ
حساسیت 30.3mV/A
فرکانس DC ~ 320kHz
خطی بودن ± 0.2%
دقت ±2%
ولتاژ 4.5V ~ 5.5V
زمان پاسخ 1.5μs
عرضه جریان (حداکثر) 12mA
دمای کار -40°C تا 125°C
قطبی شدن دو طرفه
نوع نصب ارتفاع سطح
بسته بندی / کیس 16-SOIC (0.295 "، 7.50mm عرض)
بسته دستگاه تامین کننده 16-SOIC
ویژگی های کلیدیازNSM2015
  • پهنای باند بالا و زمان پاسخ سریع (پهنای باند 320kHz، زمان پاسخ 1.5μs)
  • اندازه گیری جریان با دقت بالا
  • مجموعه هاي ديفرنسيال هال در برابر فيلدهاي گمشده ايمني فراهم مي کنند
  • سطح عایق بندی بالا که با استانداردهای UL مطابقت دارد
  • ولتاژ کاری برای عایق بندی پایه (VWVBI): 1550Vpk / 1097Vrms
  • مقاومت در برابر ولتاژ عایق بندی (VISO): 5000Vrms
  • حداکثر ولتاژ مقاومت در برابر افزایش (VIOSM): 10kV
  • حداکثر جریان افزایش (Isurge): 13kA
  • CMTI > 100V/ns
  • انطباق با CTI (I)
  • فاصله کششی/فاصله پاکسازی: 8mm
  • حفاظت از جریان بیش از حد خطا
  • NOVOSENSE تکنولوژی نوآورانه "جریان چرخش" برای کمترین حرکت درجه حرارت
  • خروجی ثابت با Vref
  • دمای کار: -40°C ~ 125°C
  • مقاومت داخلی اولیه: 0.85mΩ
  • بسته SOIC16 با بدنه گسترده
درخواست هاازNSM2015
  • سیستم های خورشیدی
  • تامین برق صنعتی
  • کنترل موتور
  • OBC/DCDC/PTC Heater
  • انبار شارژ
