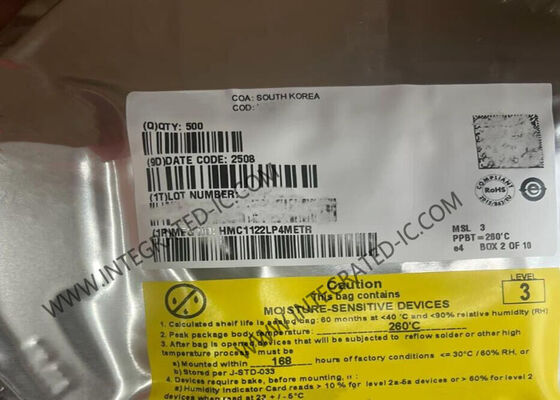

HMC1122LP4ME تراشه مدار یکپارچه 0.1GHz تا 6GHz 0.5 dB LSB 6-Bit Silicon Digital Attenuator

HMC1122 یک تضعیف کننده دیجیتال 6 بیتی است که از 0.1 گیگاهرتز تا 6 گیگاهرتز با دامنه کنترل تضعیف 31.5 دسی بل در گام‌های 0.5 دسی بل کار می‌کند.

HMC1122 در یک فرآیند سیلیکونی پیاده‌سازی شده است که زمان تثبیت بسیار سریع، مصرف توان کم و استحکام ESD بالا را ارائه می‌دهد. این دستگاه دارای انتقال حالت ایمن است و برای دقت گام عالی و خطی بودن بالا در محدوده فرکانس و دما بهینه شده است. ورودی و خروجی RF به صورت داخلی با 50 اهم تطبیق داده شده‌اند و نیازی به اجزای تطبیق خارجی ندارند. طراحی دو جهته است؛ بنابراین، ورودی و خروجی RF قابل تعویض هستند.

HMC1122 با یک منبع تغذیه واحد در محدوده 3.3 ولت تا 5 ولت کار می‌کند و به دلیل رگولاتور روی تراشه، تغییری در عملکرد وجود ندارد.

• دامنه تضعیف: گام‌های 0.5 دسی بل LSB تا 31.5 دسی بل
• افت درج کم: 1.1 دسی بل در 1 گیگاهرتز، 1.3 دسی بل در 2 گیگاهرتز
• خطای گام معمول: کمتر از ±0.1 دسی بل
• دقت تضعیف عالی
• انتقال حالت ایمن
• خطی بودن بالا
• ورودی 0.1 دسی بل فشرده‌سازی (P0.1dB): 30 دسی بل متر معمول
• ورودی رهگیری مرتبه سوم (IP3): 55 دسی بل متر معمول
• زمان تثبیت RF (خروجی RF نهایی 0.05 دسی بل): 250 نانو ثانیه
• خطای شیفت فاز کم: 6 درجه در 1 گیگاهرتز
• عملیات با منبع تغذیه واحد: 3.3 ولت تا 5 ولت
• امتیاز ESD: کلاس 2 (2 کیلو ولت HBM)
• بسته 24 پین، 4 میلی متر × 4 میلی متر LFCSP: 16 میلی متر مربع
• سازگار با پین HMC624A

• زیرساخت سلولی
• رادیوهای مایکروویو و پایانه‌های بسیار کوچک (VSAT)
• تجهیزات تست و سنسورها
• طرح‌های IF و RF
