TLIN1029DRQ1 تراشه مدار مجتمع فرستنده گیرنده LIN با نرخ داده 20 کیلوبیت بر ثانیه، ولتاژ تغذیه 4 ولت تا 36 ولت و صلاحیت AEC-Q100

TLIN1029 یک گیرنده لایه فیزیکی شبکه اتصال محلی (LIN) با ویژگی های یکپارچه بیدار سازی و محافظت است که با LIN 2 سازگار است.0، لين 21، لين 22، LIN 2.2 A و استانداردهای ISO/DIS 17987-4.2 LIN یک اتوبوس دو طرفه تک سیم است که به طور معمول برای شبکه های داخل خودرو با استفاده از سرعت داده تا 20 kbps استفاده می شود.TLIN1029 برای پشتیبانی از برنامه های 12 ولت با ولتاژ عملیاتی گسترده تر و محافظت اضافی از خطای بس طراحی شده است.

• AEC-Q100 واجد شرایط برای کاربردهای خودرو
• درجه حرارت 1: -40°C تا 125°C TA
• سطح صدور گواهینامه دستگاه HBM: ±8 kV
• سطح صدور گواهینامه CDM دستگاه: ±1.5 kV
• با LIN 2 سازگار است0، لين 21، لين 22، LIN 2.2 A و ISO/DIS 17987-42
• با استاندارد SAE J2602 مطابقت دارد
• پشتیبانی از ISO 9141 (K-Line)
• پشتیبانی از برنامه های 12 ولت
• نرخ انتقال داده LIN تا 20kbps
• محدوده کار گسترده: ولتاژ تغذیه 4 ولت تا 36 ولت
• ±45-V LIN حفاظت از خطای اتوبوس
• حالت خواب: مصرف بسیار کم جریان اجازه می دهد رویداد بیدار شدن از اتوبوس LIN یا بیدار شدن محلی از طریق EN
• قدرت بالا و پایین کار بدون مشکل
• ویژگی های حفاظت: تحت ولتاژ محافظت در VSUP، TXD محافظت از زمان توقف غالب (DTO) ، محافظت از خاموش شدن حرارتی
• گره بدون برق یا قطع اتصال زمین در سطح سیستم

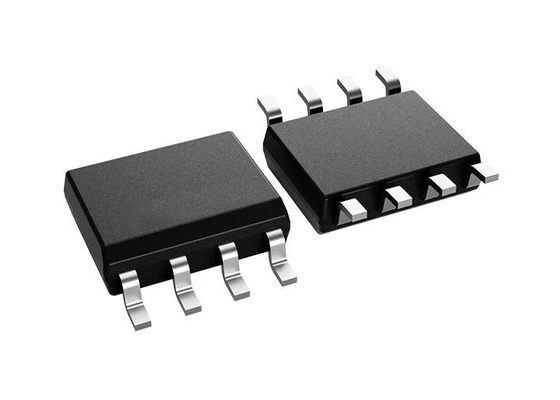

• موجود در بسته های SOIC (8) و VSON (8) بدون سرب برای بهبود قابلیت بازرسی نوری خودکار (AOI)

• الکترونیک بدن و نورپردازی
• اطلاعات سرگرمی و خوشه
• وسایل نقلیه الکتریکی هیبریدی و سیستم های محرک
• ایمنی غیرفعال
• دستگاه ها
