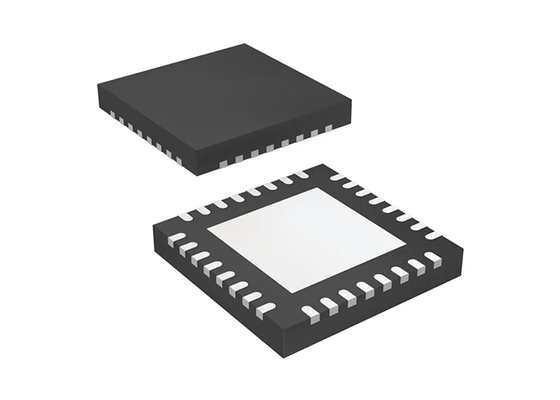

DRV8320SRTVR چیپ مدار یکپارچه 6 ولت تا 60 ولت درایور سه فاز دروازه هوشمند برای کاربردهای موتور

DRV8320 یک درایور دروازه یکپارچه برای کاربردهای سه فاز است. این دستگاه ها سه درایور دروازه نیمه پل را فراهم می کنند که هر کدام قادر به هدایت MOSFET های N-channel power در سمت بالا و پایین هستند.DRV8320 ولتاژ محرک دروازه صحیح را با استفاده از یک پمپ شارژ یکپارچه برای MOSFET های سمت بالا و یک تنظیم کننده خطی برای MOSFET های سمت پایین تولید می کندمعماری Smart Gate Drive از جریان های محرک گیت تا منبع 1A و 2A پشتیبانی می کند.DRV8320 می تواند از یک منبع تغذیه واحد کار کند و از طیف گسترده ای از منبع ورودی از 6 تا 60 ولت برای راننده دروازه و 4 تا 60 ولت برای تنظیم کننده بخار اختیاری پشتیبانی می کند.

• راننده سه گانه نیمه پل
• درایورهای 3 MOSFET کانال N بالا و 3 MOSFET کانال پایین (NMOS)
• معماری دروازه هوشمند
• کنترل سرعت تنظیم پذیر
• 10-mA تا 1-A جریان منبع اوج
• 20 mA تا 2-A جریان اوج سینک
• منابع برق دروازه ای یکپارچه راننده
• از 100٪ PWM Duty Cycle پشتیبانی میکند
• پمپ شارژ سمت بالا
• تنظیم کننده خطی پایین
• محدوده ولتاژ کار 6 تا 60 ولت
• تنظیم کننده یکپارچه DC/DC Buck
• LMR16006X سوئیچر ساده
• محدوده ولتاژ کار 4 تا 60 ولت
• 0.8 تا 60 ولت، ظرفیت خروجی 600 mA
• تقویت کننده های سه گانه کم طرفه ی کم طرفه ای (CSA)
• افزایش قابل تنظیم (۵، ۱۰، ۲۰، ۴۰ ولت)
• پشتیبانی دو جهت یا یک جهت
• SPI و رابط سخت افزاری در دسترس
• حالت های 6x، 3x، 1x و PWM مستقل
• پشتیبانی از ورودی های منطقی 1.8 و 3.3 و 5 ولت
• حالت خواب کم مصرف (12 μA)
• تنظیم کننده ولتاژ خطی، 3.3 ولت، 30 mA
• بسته بندی های کمکت QFN و رد پای
• طراحی سیستم کارآمد با بلوک های برق
• ویژگی های حفاظت یکپارچه
• قفل ولتاژ پایین VM (UVLO)
• ولتاژ پایین پمپ شارژ (CPUV)
• حفاظت از جریان بیش از حد MOSFET (OCP)
• خطای راننده دروازه (GDF)
• هشدار و خاموش کردن حرارتی (OTW/OTSD)
• شاخص حالت خطا (nFAULT)

• ماژول های موتور DC بدون برس (BLDC) و PMSM
• فن ها، پمپ ها و سرو درایورها
• دوچرخه های الکتریکی، اسکوترهای الکتریکی و تحرکات الکتریکی
• ابزار باغ و ابزار برق بدون سیم، ماشین های چمن زنی
• جاروبرقی های بی سیم
• هواپیماهای بدون سرنشین، رباتیک و اسباب بازی های RC
• ربات های صنعتی و لجستیکی
