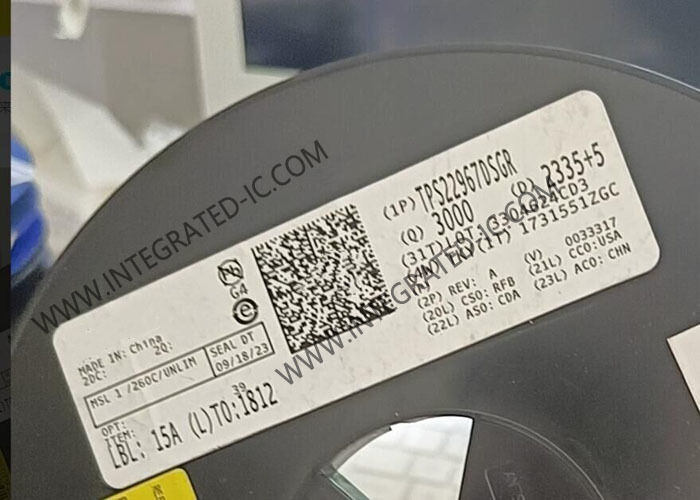

تراشه مدار یکپارچه TPS22967DSGR 5.5V 4A 22mΩ سوئیچ بار مقاومت بسیار کم

دستگاه TPS22967 یک سوئیچ بار کوچک، با مقاومت فوق‌العاده کم (RON) و تک کاناله با روشن شدن کنترل شده است. این دستگاه شامل یک MOSFET کانال N است که می‌تواند در محدوده ولتاژ ورودی 0.8 ولت تا 5.5 ولت کار کند و از حداکثر جریان پیوسته 4 آمپر پشتیبانی کند. سوئیچ توسط یک ورودی روشن/خاموش (ON) کنترل می‌شود که می‌تواند مستقیماً با سیگنال‌های کنترل ولتاژ پایین رابط شود. در TPS22967، یک مقاومت پول‌دان 225 اهم برای تخلیه سریع خروجی هنگام خاموش شدن سوئیچ اضافه شده است.

TPS22967 در یک بسته کوچک و صرفه‌جوی فضا 2 میلی‌متر × 2 میلی‌متر 8 پین WSON (DSG) با پد حرارتی یکپارچه که امکان اتلاف توان بالا را فراهم می‌کند، موجود است. این دستگاه برای عملکرد در محدوده دمای هوای آزاد -40 درجه سانتی‌گراد تا 85 درجه سانتی‌گراد مشخص شده است.

• سوئیچ بار تک کاناله یکپارچه
• محدوده ولتاژ ورودی: 0.8 ولت تا 5.5 ولت
• مقاومت کم RON
• RON = 22 میلی‌اهم در VIN = 5 ولت (VBIAS = 5 ولت)
• RON = 22 میلی‌اهم در VIN = 3.6 ولت (VBIAS = 5 ولت)
• RON = 22 میلی‌اهم در VIN = 1.8 ولت (VBIAS = 5 ولت)
• حداکثر جریان سوئیچ پیوسته 4 آمپر
• جریان ایزوله کم (50 میکروآمپر)
• آستانه ورودی کنترل کم امکان استفاده از منطق 1.2 ولت، 1.8 ولت، 2.5 ولت و 3.3 ولت را فراهم می‌کند
• زمان خیز قابل تنظیم
• تخلیه سریع خروجی (QOD)
• بسته 8 پین WSON با پد حرارتی

• اولترابوک‌ها
• لپ‌تاپ‌ها و نت‌بوک‌ها
• تبلت‌های PC
• لوازم الکترونیکی مصرفی
• ست‌تاپ باکس‌ها و گیت‌وی‌های خانگی
• سیستم‌های مخابراتی
• درایوهای حالت جامد (SSD)
