UCC21520DWR تراشه مدار مجتمع درایور گیت دو کاناله با ایزولاسیون 5700Vrms و 4A سورس 6A سینک

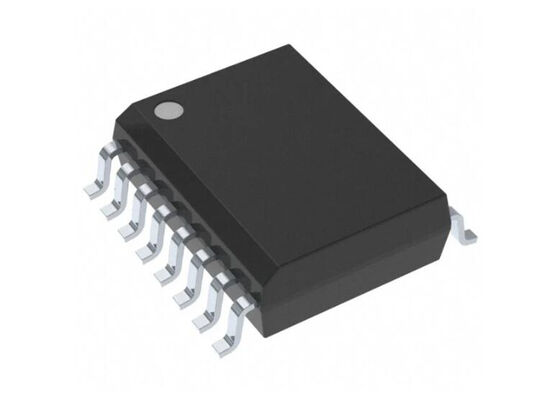

تصویر بزرگ : UCC21520DWR تراشه مدار مجتمع درایور گیت دو کاناله با ایزولاسیون 5700Vrms و 4A سورس 6A سینک

جزئیات محصول:

محل منبع:	CN
نام تجاری:	Original Factory
گواهی:	Lead free / RoHS Compliant
شماره مدل:	UCC21520DWR

پرداخت:

مقدار حداقل تعداد سفارش:	10
قیمت:	Contact for Sample
جزئیات بسته بندی:	SOIC-16
زمان تحویل:	5-8 روز کاری
شرایط پرداخت:	T/T، L/C، وسترن یونیون
قابلیت ارائه:	10000 عدد در روز

مخاطب

UCC21520DWR تراشه مدار مجتمع درایور گیت دو کاناله با ایزولاسیون 5700Vrms و 4A سورس 6A سینک

توضیحات

شماره قطعه:	UCC21520DWR	ولتاژ - جداسازی:	5700 Vrms
اعوجاج عرض پالس (حداکثر):	6 ثانیه	جریان - خروجی زیاد، کم:	4A, 6A
ولتاژ - منبع تغذیه:	6.5 ~ 25 ولت	دمای عملیاتی:	-40 درجه سانتی گراد ~ 125 درجه سانتی گراد
برجسته کردن:	درایور گیت ایزوله 5700Vrms , تراشه مدار مجتمع منبع 4A 6A سینک , درایور ایزوله دو کاناله

تراشه مدار مجتمع UCC21520 درایور گیت تقویت شده دو کاناله ایزوله SOIC-16

توضیحات محصول UCC21520

UCC21520 یک درایور گیت دو کاناله ایزوله با جریان پیک 4 آمپر سورس و 6 آمپر سینک است. این تراشه برای درایو کردن ماسفت های قدرت، IGBT ها و ماسفت های SiC تا فرکانس 5 مگاهرتز طراحی شده است. سمت ورودی توسط یک مانع ایزولاسیون تقویت شده 5.7 کیلو ولت RMS از دو درایور خروجی ایزوله شده است، با حداقل 125 ولت بر نانو ثانیه ایمنی گذرا حالت مشترک (CMTI). ایزولاسیون عملکردی داخلی بین دو درایور سمت ثانویه، ولتاژ کاری تا 1500 ولت DC را امکان پذیر می کند.

مشخصاتازUCC21520

دسته بندی محصول	درایورهای گیت ایزوله گالوانیکی
سبک نصب	SMD/SMT
بسته بندی / مورد	SOIC-16
تعداد کانال ها	2 کانال
ولتاژ ایزولاسیون	5.7 کیلو ولت
حداقل دمای عملیاتی	-40 درجه سانتیگراد
حداکثر دمای عملیاتی	+125 درجه سانتیگراد
Pd - اتلاف توان	950 میلی وات
تاخیر انتشار - حداکثر	45 نانو ثانیه
زمان صعود	6 نانو ثانیه
زمان سقوط	7 نانو ثانیه
نوع منطق	CMOS, TTL
تعداد درایورها	2 درایور
تعداد خروجی ها	2 خروجی
جریان عملیاتی منبع تغذیه	3.5 میلی آمپر
جریان خروجی	6 آمپر

ویژگی هاازUCC21520

محدوده دمای اتصال -40 تا +150 درجه سانتیگراد
پارامترهای سوئیچینگ: تاخیر انتشار معمول 33 نانو ثانیه، حداقل عرض پالس 20 نانو ثانیه، حداکثر اعوجاج عرض پالس 6 نانو ثانیه
ایمنی گذرا حالت مشترک (CMTI) بیشتر از 125 ولت بر نانو ثانیه
ایمنی در برابر نوسانات تا 10 کیلو ولت
4 آمپر پیک سورس، 6 آمپر پیک سینک خروجی
محدوده ورودی VCCI 3 ولت تا 18 ولت برای اتصال به کنترلرهای دیجیتال و آنالوگ
تا 25 ولت VDD منبع تغذیه درایو خروجی با گزینه های UVLO 5 ولت و 8 ولت
همپوشانی و زمان مرده قابل برنامه ریزی
غیرفعال سازی سریع برای توالی دهی توان

کاربردهاازUCC21520

شارژرهای باتری HEV و BEV
مبدل های ایزوله در منابع تغذیه DC-DC و AC-DC
زیرساخت های سرور، مخابرات، IT و صنعتی
درایو موتور و اینورترهای خورشیدی DC به AC
نورپردازی LED
گرمایش القایی
منبع تغذیه بدون وقفه (UPS)
