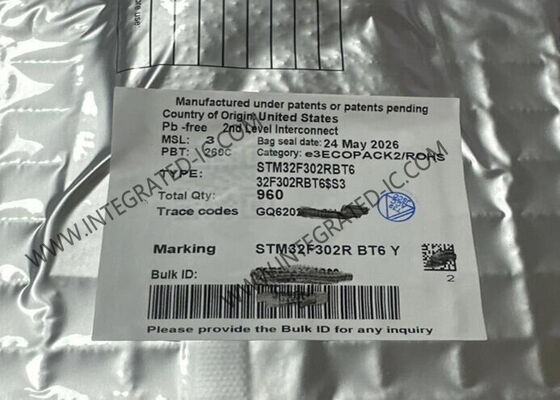

STM32F302RBT6 32 بیتی میکروکنترلر IC با هسته ARM Cortex-M4 ، سرعت 72MHz و حافظه فلش 128KB

STM32F302 بر اساس هسته 32 بیتی ARM® Cortex®-M4 RISC با عملکرد بالا با FPU که در فرکانس تا 72 MHz کار می کند و یک واحد نقطه شناور (FPU) را در خود جای داده است، ساخته شده است.یک واحد حفاظت از حافظه (MPU) و یک ماکروسل ردیابی جاسازی شده (ETM)این خانواده شامل حافظه های جاسازی شده با سرعت بالا (تا 256 کیوبایت حافظه فلش، تا 40 کیوبایت SRAM) و طیف گسترده ای از I / O های پیشرفته و دستگاه های محیطی متصل به دو اتوبوس APB است.

• هسته: CPU 32 بیتی ARM® Cortex®-M4 با FPU (حداکثر 72 MHz) ، تک چرخه ضرب و تقسیم HW، دستورالعمل DSP و MPU (واحد حفاظت از حافظه)
• شرایط کار: محدوده ولتاژ VDD، VDDA: 2.0V تا 3.6V
• حافظه: 128 تا 256 کیوبایت حافظه فلش، تا 40 کیوبایت SRAM با بررسی برابری HW در اولین 16 کیوبایت اجرا شده است
• واحد محاسبه CRC
• تنظیم مجدد و مدیریت تغذیه: تنظیم مجدد قدرت / قدرت (POR / PDR) ، سنج ولتاژ قابل برنامه ریزی (PVD)
• حالت های کم مصرف: خواب، توقف و حالت آماده
• عرضه VBAT برای RTC و ثبت پشتیبان
• مدیریت ساعت: نوسانگر کریستالی 4 تا 32 مگاهرتز، نوسانگر 32 kHz برای RTC با کالیبراسیون، RC داخلی 8 مگاهرتز با گزینه x16 PLL، نوسانگر داخلی 40 kHz
• تا 87 I / O سریع، همه قابل نقشه برداری بر روی بردارهای قطع خارجی، چندین 5V تحمل
• ماتریس اتصال
• کنترل کننده DMA 12 کانال
• دو ADC 0.20 μS (تا 17 کانال) با وضوح انتخاب شده 12/10/8/6 بیت، محدوده تبدیل 0 تا 3.6 ولت
• یک کانال DAC 12 بیتی با منبع آنالوگ از 2.4 تا 3.6 ولت
• چهار مقایسه کننده آنالوگ سریع ریل به ریل با منبع آنالوگ از 2 تا 3.6 ولت
• دو تقویت کننده عملیاتی که می توانند در حالت PGA استفاده شوند
• تا 24 کانال حسگر ظرفیت دار با پشتیبانی از سنسورهای لمسی کلید، خطی و چرخشی
• تا 11 تایمر از جمله تایمرهای 32 بیتی و 16 بیتی با توابع مختلف
• RTC تقویم با آژیر، بیدار کردن دوره ای از توقف/انتظار
• رابط های ارتباطی: رابط CAN، دو حالت I2C سریع به علاوه، حداکثر پنج USART / UART، حداکثر سه SPI، رابط USB 2.0 با سرعت کامل، فرستنده مادون قرمز
• عیب یابی سیم سریال، Cortex®-M4 با FPU ETM، JTAG
