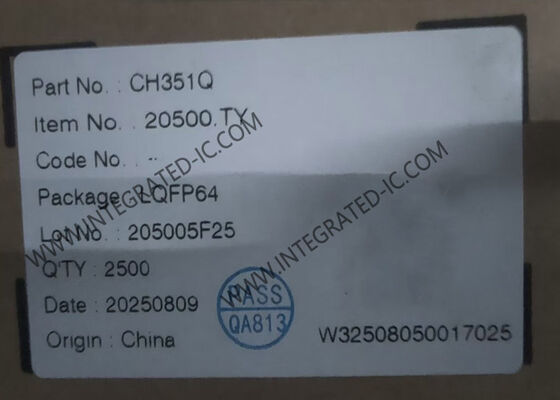

شريحة الدائرة المتكاملة CH351Q LQFP-64 بمعدل باود 4 ميجابت في الثانية ومنافذ تسلسلية غير متزامنة مزدوجة لتوسيع الإدخال/الإخراج

CH351 یک تراشه توسعه ورودی/خروجی پورت موازی است که شامل دو پورت سریال ناهمزمان سازگار با 16C550 یا یک پورت موازی دوطرفه پیشرفته EPP/ECP است. پورت‌های سریال ناهمزمان از سوئیچینگ خودکار بین انتقال و دریافت نیمه دوبلکس پشتیبانی می‌کنند و حداکثر نرخ باود ارتباطی 4 مگابیت بر ثانیه را دارند. این تراشه می‌تواند برای توسعه پورت سریال RS232 بر روی گذرگاه PCI، پورت‌های سریال PCI با سرعت بالا با کنترل نرخ سخت‌افزاری خودکار، شبکه‌سازی پورت سریال، ارتباط RS485 و کارت‌های توسعه PCI برای پورت‌های موازی و پرینتر، در میان سایر کاربردها استفاده شود.

• یک تراشه می‌تواند به عنوان پورت‌های سریال دو کاناله بر روی گذرگاه PCI یا به عنوان یک پورت موازی یا پرینتر تک پیکربندی شود.
• درایور از ME/NT4.0/2000/XP/Vista/2007/2008 و لینوکس پشتیبانی می‌کند.
• از ولتاژ تغذیه 5 ولت و حالت خواب کم مصرف برای پورت‌های سریال پشتیبانی می‌کند.
• عملکرد تراشه معادل CH352 است و راه‌حل‌های کاربردی برای پورت‌های سریال دوگانه، چهارگانه و هشت‌گانه ارائه می‌دهد.
• بسته بدون سرب LQFP-64، مطابق با RoHS.
• دو پورت سریال ناهمزمان کاملاً مستقل، سازگار با 16C450، 16C550 و 16C552، با ویژگی‌های پیشرفته.
• از 5، 6، 7 یا 8 بیت داده و 1 یا 2 بیت توقف پشتیبانی می‌کند.
• از حالت‌های برابری شامل فرد، زوج، بدون برابری، صفر خالی و پرچم 1 پشتیبانی می‌کند.
• نرخ باود قابل برنامه‌ریزی، پشتیبانی از 115,200 بیت بر ثانیه و نرخ‌های باود تا 4 مگابیت بر ثانیه.
• بافر FIFO (اولین ورودی، اولین خروجی) داخلی 16 بایتی، پشتیبانی از 4 سطح تریگر FIFO.
• از سیگنال‌های MODEM CTS، DSR، RI، DCD، DTR و RTS پشتیبانی می‌کند که می‌توانند توسط تراشه 75232 به سطوح RS232 تبدیل شوند.
• از سیگنال‌های کنترل جریان سخت‌افزاری CTS و RTS، دست‌دهی خودکار و کنترل نرخ باود خودکار پشتیبانی می‌کند؛ سازگار با TL16C550C.
• از تشخیص خطای فریم سریال و تشخیص سیگنال Break پشتیبانی می‌کند.
• از ارتباط سریال تمام دوبلکس و نیمه دوبلکس پشتیبانی می‌کند؛ سیگنال‌های وضعیت انتقال سریال DTR/TNOW را ارائه می‌دهد و از سوئیچینگ خودکار بین حالت‌های انتقال و دریافت RS485 پشتیبانی می‌کند.
• نوسان‌ساز کلاک داخلی؛ از کریستال‌هایی با فرکانس‌هایی مانند 22.1184 مگاهرتز پشتیبانی می‌کند.
• از حالت‌های پورت موازی و پرینتر IEEE 1284، از جمله SPP، Nibble، Byte، PS/2، EPP و ECP پشتیبانی می‌کند.
• از انتقال داده دوطرفه با حداکثر نرخ انتقال تا 2 مگابایت بر ثانیه پشتیبانی می‌کند.
• شامل مقاومت‌های Pull-up مورد نیاز برای پورت پرینتر است، که تعداد اجزای خارجی را به حداقل می‌رساند و مدار را ساده می‌کند.
