UCC23513BDWYR تراشه مدار یکپارچه با 5700Vrms انزوا 4.5A منبع 5.3A سینک و 150kV / μs CMTI Opto سازگار درایور دروازه انزوا

UCC23513BDWYR تراشه مدار یکپارچه با 5700Vrms انزوا 4.5A منبع 5.3A سینک و 150kV / μs CMTI Opto سازگار درایور دروازه انزوا
UCC23513BDWYR تراشه مدار یکپارچه با 5700Vrms انزوا 4.5A منبع 5.3A سینک و 150kV / μs CMTI Opto سازگار درایور دروازه انزوا

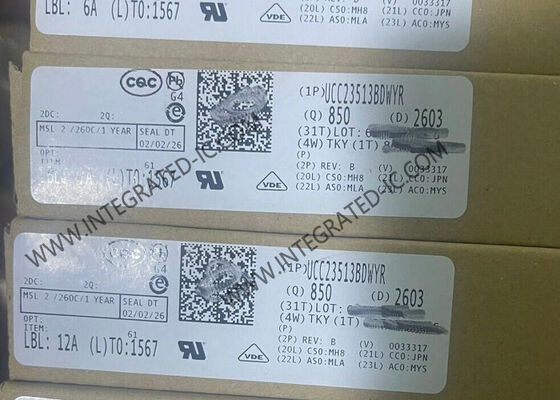

تصویر بزرگ :  UCC23513BDWYR تراشه مدار یکپارچه با 5700Vrms انزوا 4.5A منبع 5.3A سینک و 150kV / μs CMTI Opto سازگار درایور دروازه انزوا

جزئیات محصول:
محل منبع: CN
نام تجاری: Original Factory
گواهی: Lead free / RoHS Compliant
شماره مدل: UCC23513BDWYR
پرداخت:
مقدار حداقل تعداد سفارش: 10
قیمت: Contact for Sample
جزئیات بسته بندی: SOIC-6
زمان تحویل: 3-5 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 10000 عدد در روز
مخاطب

UCC23513BDWYR تراشه مدار یکپارچه با 5700Vrms انزوا 4.5A منبع 5.3A سینک و 150kV / μs CMTI Opto سازگار درایور دروازه انزوا

توضیحات
شماره قطعه: UCC23513BDWYR تعداد کانال ها: 1
ولتاژ - جداسازی: 5700 Vrms حالت مشترک مصونیت گذرا (حداقل): 150 کیلوولت بر ثانیه
تاخیر انتشار tpLH / tpHL (حداکثر): 105s، 105ns اعوجاج عرض پالس (حداکثر): 28 ثانیه، 25 ثانیه (حداکثر)

UCC23513BDWYR تراشه مدار مجتمع درایور گیت ایزوله تک کاناله سازگار با اپتو
توضیحات محصول

درایورهای UCC23513BDWYR درایورهای گیت ایزوله تک کاناله سازگار با اپتو برای IGBT ها، MOSFET ها و SiC MOSFET ها هستند، با جریان خروجی پیک 4.5 آمپر سورس و 5.3 آمپر سینک و رتبه ایزولاسیون تقویت شده 5.7 کیلو ولت RMS. محدوده ولتاژ تغذیه بالا 33 ولت امکان استفاده از تغذیه های دو قطبی را برای درایو موثر IGBT ها و FET های قدرت SiC فراهم می کند. UCC23513BDWYR می تواند FET های قدرت سمت پایین و سمت بالا را درایو کند. ویژگی ها و مشخصات کلیدی، ارتقاء قابل توجهی در عملکرد و قابلیت اطمینان نسبت به درایورهای گیت مبتنی بر اپتوکوپلر استاندارد را در حالی که سازگاری پین به پین را در طراحی شماتیک و طرح بندی حفظ می کند، به ارمغان می آورد.

مشخصات
پارامتر مقدار
حداقل دمای عملیاتی -40 درجه سانتیگراد
حداکثر دمای عملیاتی +125 درجه سانتیگراد
اتلاف توان 750 میلی وات
تاخیر انتشار - حداکثر 105 نانو ثانیه
زمان صعود 28 نانو ثانیه
زمان سقوط 25 نانو ثانیه
تعداد درایورها 1 درایور
تعداد خروجی ها 1 خروجی
جریان خروجی 5 آمپر
ولتاژ خروجی 14 ولت تا 33 ولت
حداکثر ولتاژ تغذیه 30 ولت
حداقل ولتاژ تغذیه 15 ولت
فناوری SiC
نوع سمت بالا، سمت پایین
ویژگی های کلیدی
  • درایور گیت ایزوله تک کاناله 5.7 کیلو ولت RMS با ورودی سازگار با اپتو
  • ارتقاء پین به پین، جایگزین مستقیم برای درایورهای گیت ایزوله اپتو
  • 4.5 آمپر سورس / 5.3 آمپر سینک، جریان خروجی پیک
  • حداکثر ولتاژ تغذیه درایور خروجی 33 ولت
  • گزینه های UVLO ولتاژ VCC 8 ولت (B) یا 12 ولت
  • خروجی ریل به ریل
  • 105 نانو ثانیه (حداکثر) تاخیر انتشار
  • 25 نانو ثانیه (حداکثر) تطابق تاخیر قطعه به قطعه
  • 35 نانو ثانیه (حداکثر) اعوجاج مدت پالس
  • 150 کیلو ولت بر میکرو ثانیه (حداقل) ایمنی گذرا حالت مشترک (CMTI)
  • عمر مانع ایزولاسیون >50 سال
  • قابلیت تحمل ولتاژ پلاریته معکوس 13 ولت در مرحله ورودی پشتیبانی از قفل متقابل
  • بسته SO-6 کشیده شده با خزش و فاصله بیش از 8.5 میلی متر
  • دمای پیوند عملیاتی، TJ: -40 درجه سانتیگراد تا +150 درجه سانتیگراد
  • قابلیت ایمنی عملکردی
  • مستندات موجود برای کمک به طراحی سیستم ایمنی عملکردی
  • گواهینامه های مرتبط با ایمنی:
    • 8000 ولت پیک ایزولاسیون تقویت شده طبق DIN V VDE V0884-11: 2017-01 (در حال انجام)
    • 5.7 کیلو ولت RMS ایزولاسیون برای 1 دقیقه طبق UL 1577
کاربردها
  • درایوهای کنترل موتور صنعتی
  • منابع تغذیه صنعتی، UPS
  • اینورترهای خورشیدی
  • گرمایش القایی
