MA600A سنسور زاویه دیجیتال مغناطیسی با دقت بالا و پهنای باند بالا و قابل تنظیم

MA600A یک سنسور زاویه مغناطیسی دقیق و با پهنای باند بالا است که موقعیت زاویه‌ای مطلق یک آهنربای دائمی، معمولاً یک استوانه با مغناطیس قطری روی یک شفت چرخان را تشخیص می‌دهد. MA600A با داشتن یک سنسور تونل مغناطیسی مقاومتی (TMR) دقیق یکپارچه، پهنای باند بالا و دقت بالا (INL) را ارائه می‌دهد و آن را به راه‌حلی ایده‌آل برای کنترل موقعیت و رباتیک تبدیل می‌کند.

MA600A از طیف وسیعی از شدت‌های میدان مغناطیسی و پیکربندی‌های نصب پشتیبانی می‌کند: انتهای شفت (محوری) و کنار شفت (غیرمحوری). حافظه غیرفرار روی تراشه (NVM) برای ذخیره پارامترهای پیکربندی، از جمله موقعیت زاویه صفر مرجع، تنظیمات ABZ، UVW و مدولاسیون عرض پالس (PWM) را فراهم می‌کند.

MA600A برای دستیابی به خطای (INL) کمتر از 0.6 درجه در محدوده دمای عملیاتی خود، کالیبره شده در کارخانه است. علاوه بر این، یک کالیبراسیون نهایی سیستم از طریق یک جدول تصحیح 32 نقطه‌ای قابل تنظیم توسط کاربر در دسترس است. خطای حاصل (INL) پس از کالیبراسیون کاربر می‌تواند کمتر از 0.1 درجه باشد.

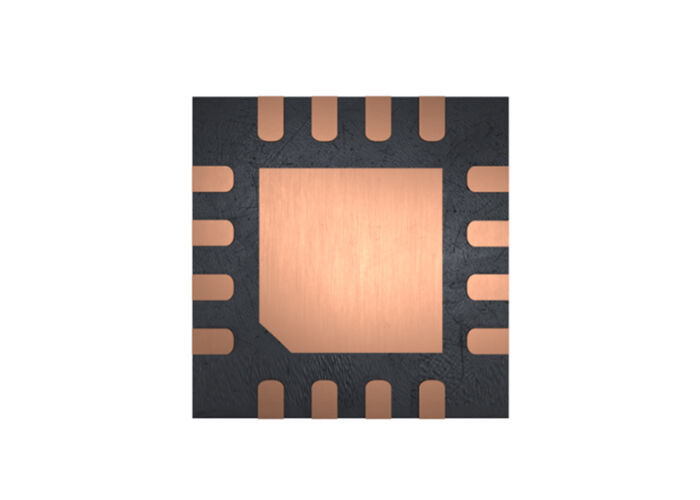

ارتباط با MA600A را می‌توان از طریق رابط محیطی سریال (SPI) و رابط سریال همزمان (SSI) انجام داد. MA600A از پیکربندی زنجیره‌ای پشتیبانی می‌کند و امکان خواندن زاویه SPI متوالی چندین سنسور را فراهم می‌کند که تعداد پین‌های ورودی/خروجی مورد استفاده توسط دستگاه کنترل‌کننده را به حداقل می‌رساند. MA600A در بسته‌بندی کوچک QFN-16 (3 میلی‌متر در 3 میلی‌متر) موجود است.

• خطای کمتر از 0.6 درجه (INL)
• خطای کمتر از 0.1 درجه (INL) پس از کالیبراسیون کاربر با جدول جستجوی 32 نقطه‌ای روی تراشه
• رمزگذار زاویه مطلق قابل تنظیم 12 بیت تا 15 بیت
• پهنای باند بالا (مثلاً 12 کیلوهرتز با وضوح 12.5 بیت)
• بدون تأخیر
• محدوده میدان مغناطیسی وسیع 10 میلی‌تسلا تا 100 میلی‌تسلا
• رابط محیطی سریال (SPI) برای خواندن زاویه دیجیتال و پیکربندی تراشه
• پشتیبانی از خواندن زاویه SPI در پیکربندی زنجیره‌ای
• رابط سریال همزمان (SSI) برای خواندن زاویه دیجیتال
• رابط کوادراتور رمزگذار افزایشی ABZ با پالس‌های قابل تنظیم در هر دور (1 تا 4096)
• خروجی رمزگذار افزایشی UVW
• خروجی مطلق مدولاسیون عرض پالس (PWM)
• گزینه خروجی چند دور یا سرعت
• منبع تغذیه 3.3 ولت
• جریان سکون 7.5 میلی‌آمپر (IAVDD + IDVDD)
• دمای عملیاتی -40 درجه سانتی‌گراد تا +125 درجه سانتی‌گراد
• موجود در بسته‌بندی کوچک QFN-16 (3 میلی‌متر در 3 میلی‌متر)

• رباتیک
• رمزگذارهای چند دور
• کنترل موقعیت
• کنترل سرعت
