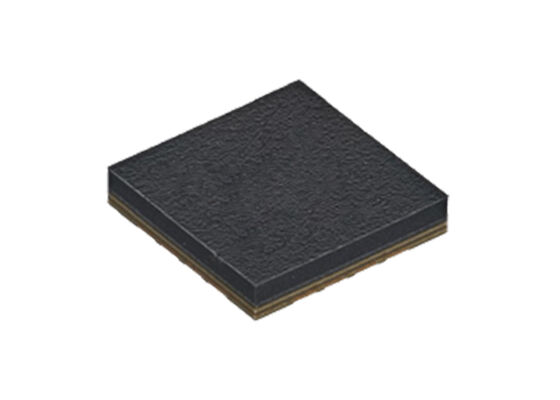

SKY66522-11 تراشه IC تقویت کننده قدرت با کارایی بالا با 36.5 dB gain و محدوده فرکانس 2300MHz تا 2690MHz

SKY66522-11 یک تقویت کننده قدرت بسیار کارآمد، پهنای باند فوری گسترده، کاملاً ورودی / خروجی مطابقت دارد (PA) با افزایش بالا و خطی.PA فشرده 5 * 5 میلی متر برای سیستم های 5G NR و 4G LTE که از 2300 تا 2690 MHz کار می کنند طراحی شده است.

مدار تعصب فعال برای جبران عملکرد PA در درجه حرارت، ولتاژ و تغییرات فرآیند یکپارچه شده است. SKY66522-11 بخشی از یک سیستم با کارایی بالا است.خانواده PA سازگار با پین به پین که از باند های اصلی 3GPP پشتیبانی می کند.

• پهنای باند بزرگ سیگنال لحظه ای: 200 مگاهرتز
• خطی بودن بالا: +31 dBm با < -48 dBc ACLR با پیش تحریف (سیگنال 200 MHz LTE، 8.5 dB PAR)
• افزایش بالا: 36.5 دبیل
• ورودی و خروجی متناسب داخلی برای سیستم های 50 اوم
• تعصب فعال یکپارچه: عملکرد با تعویض نسبت به دمای
• عملکرد فعال کردن و خاموش کردن یکپارچه: PAEN = 1.5 تا 2.5V
• ولتاژ تغذیه: 5 و 12 ولت
• خانواده PA سازگار با پین به پین که از باند های اصلی 3GPP پشتیبانی می کند
• بسته بندی فشرده (۱۶ پین، ۵ * ۵ * ۱.۰۴ میلی متر) (MSL۳، ۲۶۰ درجه سانتیگراد در هر JEDEC J-STD-020)

• سیستم های 5G NR و 4G LTE
• تقویت کننده راننده برای ایستگاه های پایه میکرو و ایستگاه های پایه ماکرو
• شرکت سلول کوچک و MIMO عظیم
