میکروکنترلر XMC1404-F064X0200 AA با ARM Cortex-M0 48MHz و 200 کیلوبایت فلش برای کاربردهای صنعتی

XMC1404-F064X0200 AA متعلق به خانواده XMC1000 از میکروکنترلرهای صنعتی مبتنی بر هسته پردازنده ARM® Cortex®-M0 است. با سرعت کلاک بالاتر هسته و لوازم جانبی، XMC1400 تا 70% افزایش عملکرد را در مقایسه با XMC1300 ارائه می دهد. علاوه بر لوازم جانبی اختصاصی برای کاربردهای کنترل موتور و توان، دستگاه های XMC1400 دارای 2 گره CAN هستند و با یک محیط توسعه که امکان زمان عرضه به بازار کوتاه را فراهم می کند، پشتیبانی می شوند.

• CPU: ARM Cortex-M0
• حداکثر فرکانس: 48 مگاهرتز
• گره های CAN: 2
• پین های ورودی/خروجی دیجیتال: 55
• فلش: 200 کیلوبایت
• ولتاژهای عملیاتی ورودی/خروجی: 5.5 ولت، 1.8 ولت
• عرض دستورالعمل: 32/16 بیت
• تعداد ماژول های ADC: 2
• حالت توان: امکان گیتینگ کلاک وجود دارد
• حافظه برنامه: 200 کیلوبایت
• رابط های ورودی/خروجی سریال: 4
• SRAM (شامل حافظه پنهان): 16 کیلوبایت
• پین های ورودی/خروجی زمان بندی شده (PWM، CAPCOM): 25
• تایمر/شمارنده: 16
• نوع حافظه: فلش
• خطوط ورودی A/D (شامل FADC): 12
• نوع رابط های ورودی/خروجی سریال: I²C، I²S، SPI، UART
• دما: -40°C تا 105°C

• هسته 48 مگاهرتز / کلاک لوازم جانبی 96 مگاهرتز
• محدوده عملیاتی 1.8 - 5.5 ولت، -40 - 105 درجه سانتیگراد
• 200 کیلوبایت فلش (ECC، حافظه پنهان)، 16 کیلوبایت RAM
• واحد پردازش کمکی ریاضی (DIV، CORDIC)
• ADC 12 بیتی، 1 مگاسمپل بر ثانیه، 14 ورودی، 2x S&H
• 3x مقایسه کننده آنالوگ، 30 نانو ثانیه
• 16 تایمر 16 بیتی برای دریافت، مقایسه، PWM
• 2x رابط سنسور هال / انکودر
• کنترل روشنایی و رنگ LED (BCCU)
• 4 کانال سریال، 2x CAN / 32 MO
• ساعت زمان واقعی، واچ داگ، PRNG

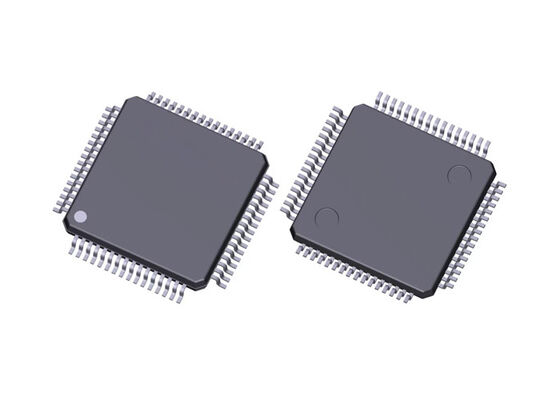

• LQFP-64، 10x10 میلی متر مربع، گام 0.5 میلی متر، 56 IO

• سیستم مدیریت باتری خودرو (BMS) - 48 ولت
• راه حل های وسایل نقلیه برقی سبک
• شارژ خودروهای برقی
• اتوماسیون صنعتی
• تهویه مطبوع مسکونی
