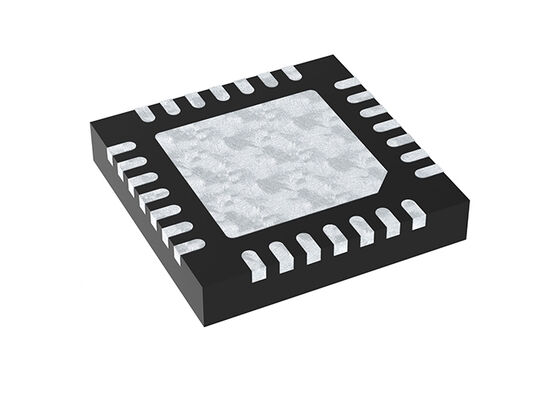

EM9304V01LF28B Bluetooth IC Low-Power BT 5.0 Low Energy SOC در بسته QFN-28

EM9304 یک مدار مجتمع (IC) کوچک و کم مصرف است که برای محصولات مجهز به بلوتوث® 5.0 کم مصرف بهینه شده است. معماری انعطاف پذیر آن به آن اجازه می دهد تا به عنوان یک IC همراه برای هر محصول مبتنی بر ASIC یا MCU، یا به عنوان یک سیستم کامل روی تراشه (SoC) عمل کند. برنامه های سفارشی می توانند از حافظه قابل برنامه ریزی یک بار (OTP) اجرا شوند و لوازم جانبی دیجیتال (SPI یا I2C) می توانند با دستگاه های خارجی مانند سنسورها، حافظه، نمایشگر یا درایورهای لمسی ارتباط برقرار کنند.

سیستم روی تراشه:
• میکروکنترلر 32 بیتی ARC EM4 با راندمان انرژی، استاندارد صنعتی، با سرعت 24 مگاهرتز
• واحد ممیز شناور برای پردازش سنسور
• 136 کیلوبایت ROM شامل لایه پیوند و پشته
• 128 کیلوبایت OTP برای پارامترها، پروفایل ها و برنامه ها - سرعت اجرای 24 مگاهرتز
• 48 کیلوبایت RAM دستورالعمل و 28 کیلوبایت RAM داده
• 4، 8 یا 20 کیلوبایت با قابلیت حفظ داده قابل انتخاب
• تایمرهای جهانی، خواب و پروتکل
• رابط های اصلی I2C و SPI
• تا 12 GPIO
فناوری بلوتوث 5.0 کم مصرف:
• زیرسیستم کنترلر BT 5.0 (QD ID 93999)
• پشته بلوتوث (QD ID 84268) در ROM
• لایه های انتقال SPI و UART HCI/ACI
• پشتیبانی از حداکثر هشت اتصال همزمان
• طول PDU گسترش یافته و امنیت بهبود یافته
ویژگی های امنیتی:
• مولد عدد تصادفی واقعی
• موتور رمزنگاری سخت افزاری AES-128
• تولید کلید (ECC-P256)
• به روز رسانی سفت افزار از طریق هوا (OTA)
سیستم مدیریت توان:
• عملیات DCDC افزایشی/کاهشی دیجیتال
• پشتیبانی از باتری های 1.5 ولت و 3.0 ولت
• زمانبند و مدیر حافظه
• پایه زمان سنجی نوسان ساز RC یا کریستال فرکانس پایین
مصرف جریان در 3 ولت:
• 3.0 میلی آمپر جریان پیک گیرنده معمولی
• 5.2 میلی آمپر جریان پیک فرستنده معمولی در 0.4dBm
• 1.0 میکرو آمپر حالت خواب متصل
• 5 نانو آمپر حالت غیرفعال کردن تراشه
عملکرد RF:
• حساسیت گیرنده بلوتوث کم مصرف 94- دسی بل برای عملیات 1 مگابیت بر ثانیه و بار داده 37 بایتی
• محدوده توان خروجی فرستنده از 34- تا +6.1 دسی بل
الزامات قطعات:
• 3 خازن DC، 1 سلف DCDC، 1 مهره فریت
• پین آنتن تک سر 50 اهم (بدون بالون)
• 48 مگاهرتز XTAL، 32 کیلوهرتز XTAL (اختیاری)
بسته بندی و محدوده عملیاتی:
• QFN-28 (4x4 میلی متر)، WLCSP25 و برهنه/ویفر
• محدوده دمای عملیاتی صنعتی: 40- درجه سانتیگراد تا +85 درجه سانتیگراد
پشتیبانی مشتری:
• کیت های توسعه سخت افزار و نرم افزار
• پشتیبانی از گواهینامه FCC/CE
• انجمن برای پشتیبانی سخت افزار و نرم افزار
