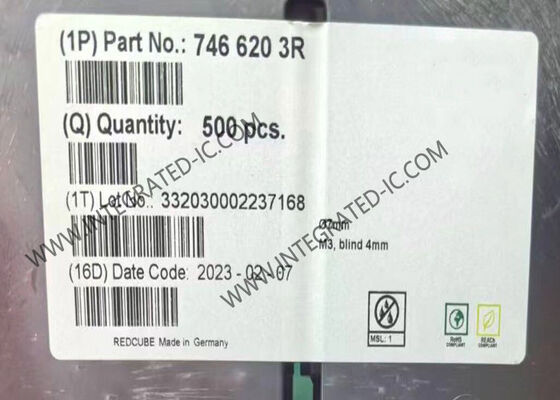

اتصال دهنده ترمینال پیچ SMT 50A با رشته M3 برای کاربردهای PCB با قدرت بالا

7466203R یک اتصال دهنده برق از نوع پیچی SMT با کارایی بالا از سری WP-SMBU REDCUBE است که دارای ظرفیت حمل جریان بالای 50 آمپر است و به طور خاص برای کاربردهای منبع تغذیه با توان بالا بر روی PCB طراحی شده است. این دستگاه مزایای تولید خودکار سطحی را با قابلیت اطمینان بالای اتصالات پیچی، رسیدگی به نقاط صنعتی مانند ظرفیت ناکافی حمل جریان در کانکتورهای نصب سطحی سنتی، ناراحتی نصب و حذف بلوک های ترمینال و تولید گرمای بیش از حد در شرایط جریان بالا ترکیب می کند. این به عنوان یک جزء اصلی برای اتصالات الکتریکی با جریان بالا در زمینه هایی مانند منابع تغذیه صنعتی، تجهیزات انرژی جدید و تجهیزات کنترل صنعتی عمل می کند.

• جریان نامی: 50A تحت شرایط عملیاتی استاندارد. طراحی شده با ساختار مقاومت تماس کم، می تواند جریان های بالا را به طور پایدار در طولانی مدت حمل کند و ظرفیت اضافه بار کوتاه مدت عالی را ارائه می دهد.
• مشخصات موضوع: طراحی استاندارد رزوه M3. با گشتاور سفت شدن متوسط، اتصال ایمن را تضمین می کند که در برابر شل شدن مقاوم است و برای پایانه های سیم پرقدرت معمولی مناسب است.
• روش نصب: نصب عمودی SMT، مناسب برای تولید انبوه با استفاده از دستگاه‌های قرار دادن کاملاً خودکار و سازگار با فرآیندهای لحیم کاری جریان هوای داغ
• جنس بدنه و آبکاری: ساخته شده از برنج با کیفیت بالا با سطح قلع اندود، به طور خاص برای فرآیندهای لحیم کاری مجدد بهینه شده است و مقاومت عالی در برابر اکسیداسیون و حرارت لحیم کاری ارائه می دهد.
• ابعاد: قطر پایه ترمینال 7 میلی متر; طراحی فشرده که به طور قابل توجهی نیاز به فضای PCB را کاهش می دهد و در عین حال ظرفیت حمل جریان کافی را تضمین می کند
• ویژگی های الکتریکی: طراحی تماس پد با مساحت بزرگ مقاومت بسیار کم تماس را تضمین می کند. حداقل تلفات خود گرمایشی در حین کار و راندمان انتقال الکتریکی بالا
• عملکرد مکانیکی: نیروی گیره عالی و استحکام پیچشی. بسیار مقاوم در برابر شل شدن تحت ارتعاشات طولانی مدت و نوسانات دما؛ پایداری مکانیکی استثنایی

• تجهیزات کنترل صنعتی: درایوهای فرکانس متغیر صنعتی، درایوهای سروو، منابع تغذیه کنترل صنعتی با قدرت بالا
• تجهیزات انرژی جدید: ماژول‌های ذخیره انرژی در مقیاس کوچک، اینورترهای فتوولتائیک، ماژول‌های منبع تغذیه با قدرت بالا
• تجهیزات برق: منابع تغذیه حالت سوئیچ، یکسو کننده های با قدرت بالا، بردهای کنترل توزیع برق
• دستگاه های هوشمند: میزبان های کنترل صنعتی بزرگ، واحدهای منبع تغذیه برای تجهیزات خودکار، تجهیزات ایستگاه پایه ارتباطی پرقدرت
