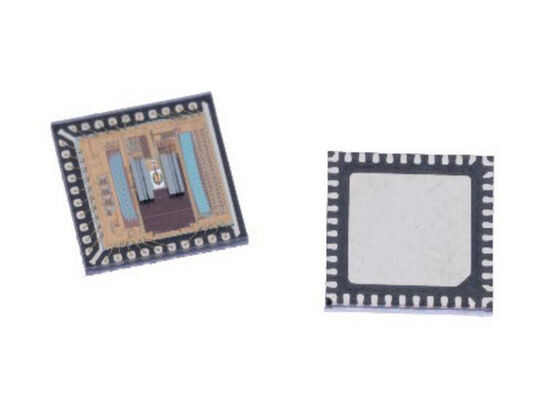

AR25DP-AS01 25 بیتی هوشمند قابل برنامه ریزی Absolute Encoder ASIC با بسته QFN-40 و محدوده دمای بالا

AR25DP-AS01 یک برنامه نویسی هوشمند 25 بیتی Absolute Encoder ASIC در بسته حفاظت از گرد و غبار است که برای پاسخگویی به تقاضای رو به رشد برای کاربردهای محدود فضایی طراحی شده است.

این راه حل یک تراشه از طیف گسترده ای از قطر کلی از 30 میلی متر تا 55 میلی متر و راه حل های سوراخ تا قطر داخلی 30 میلی متر پشتیبانی می کند.,AR25DP-AS01 با استفاده از یک الگوریتم تصحیح که کدگرهای مغناطیسی نمی توانند به آن دست یابند، دقت موقعیت بالایی را ارائه می دهد.

• بسته بندی کوچک QFN نصب روی سطح: 6 mm (L) × 6 mm (W) × 0.7 mm (H)
• رزولوشن قابل برنامه ریزی توسط کاربر:
  • خروجی مطلق: 15 بیت تا 25 بیت
  • تولید افزایشی (ABI): 1 CPR تا 220 CPR
  • سیگنال های سوئیچینگ (UVW): 1 تا 32 جفت قطب
• محدوده دمای بالا از -40°C تا 125°C
• ولتاژ کار دو حالت 3.3 و 5 ولت
• ادغام چند دور: EHMT، دنده یا پشتیبان باتری
• انعطاف پذیری شعاع نوری (ROP): سوراخ کور یا سوراخ (کد ID چرخ تا 30 میلی متر)
• فرستنده خطی داخلی برای پروتکل با قدرت قابل انتخاب
• بهینه سازی آسان سیگنال با کالیبراسیون داخلی
• کالیبراسیون دقت با چرخش سرعت ثابت یا با یک رمزگذاری مرجع
• پروتکل های ارتباطی قابل انتخاب:
  • RS-485 (2.5/5/10 Mb/s)
  • ESL (2.5/5/10 Mb/s)
  • SSI 2 سیم (تا 10 مگاهرتز)
  • SPI 4 سیم (تا 10 مگاهرتز)
  • BiSS-C (تا ۱۰ مگاهرتز)
• حداکثر 128 کیلو بایت حافظه EEPROM دسترسی به کاربر خارجی
• سنسور دمای داخلی
• تطابق با RoHS

• اتوماسیون و مهندسی رباتیک
• اتوماسیون کارخانه و هواپیماهای بدون سرنشین
• دستگاه ها و تجهیزات پزشکی و دندانپزشکی
• دستگاه های قابل حمل و دستی با دقت بالا
• موتور کوچک، موتور سرو و محرک خطی
• موتور از طریق میله، موتور گیر و کاهش دهنده سرعت
