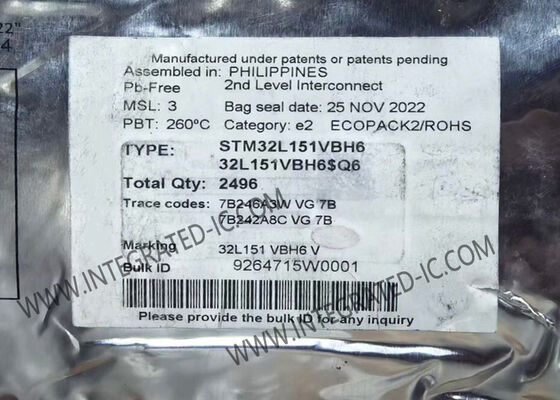

STM32L151VBH6 MCU میکروکنترلر 32 بیتی ARM Cortex-M3 با حافظه فلش 128 کیلو بایت

STM32L151VBH6 یک میکروکنترلر 32 بیتی Arm Cortex-M3 با قدرت بسیار کم است که شامل اتصال USB با یک هسته 32 بیتی ARM® Cortex®-M3 با عملکرد بالا است که در فرکانس 32 MHz (33.3 DMIPS)این دستگاه دارای یک واحد حفاظت از حافظه (MPU) ، حافظه های جاسازی شده با سرعت بالا (فلاش تا 128 کیوبایت و رم تا 16 کیوبایت) ،و طیف گسترده ای از I / O های پیشرفته و دستگاه های محیطی متصل به دو اتوبوس APB.

این دستگاه دارای یک ADC 12 بیتی ، 2 DAC و 2 مقایسه کننده بسیار کم مصرف ، شش تایمر 16 بیتی عمومی و دو تایمر اساسی است که می تواند به عنوان پایه های زمان استفاده شود.

• پردازنده اصلی: ARM® Cortex®-M3
• اندازه هسته: 32 بیت
• سرعت: 32MHz
• تعداد I/O: 83
• اندازه حافظه برنامه: 128KB (128K x 8)
• نوع حافظه برنامه: FLASH
• اندازه EEPROM: 4K x 8
• رم اندازه: 16K x 8
• ولتاژ برق: 1.8V ~ 3.6V
• تبدیل کننده داده: A/D 24x12b؛ D/A 2x12b
• دمای کار: -40°C ~ 85°C (TA)
• نوع نصب: نصب سطحی
• بسته دستگاه تامین کننده: 100-UFBGA (7x7)
• بسته بندی / کیس: 100-UFBGA

• پلتفرم بسیار کم مصرف
  • 1.65 ولت تا 3.6 ولت برق
  • محدوده دمای -40°C تا 85°C/105°C
  • 0.3 μA حالت آماده (سه پین بیدار)
  • 0.9 μA حالت آماده + RTC
  • 0.57 μA حالت توقف (16 خط بیداری)
  • 1.2 μA حالت توقف + RTC
  • 9 μA حالت کار با قدرت کم
  • ۲۱۴ μA/MHz حالت اجرا
  • 10 nA خروجی I/O بسیار کم
  • زمان بیداری < 8 μs
• هسته: CPU 32 بیتی ARM® Cortex®-M3
  • از 32 کیلو هرتز تا حداکثر 32 مگاهرتز
  • 1.25 DMIPS/MHz (Dhrystone 2.1)
  • واحد حفاظت از حافظه
• تنظیم مجدد و مدیریت عرضه
• منابع ساعت چندگانه
• بارگذاری پیش برنامه ریزی شده با پشتیبانی USART
• پشتیبانی از توسعه با اشکال زدایی سیم سریالی، JTAG و ردیابی
• تا 83 I/O سریع (73 I/O تحمل 5V)
• گزینه های حافظه جامع
• درایور LCD تا 8x40 بخش
• دستگاه های محیطی آنالوگ غنی (تا 1.8 ولت)
• کنترل کننده DMA با 7 کانال
• 8 رابط ارتباطی محیطی
• 10 تایمر از جمله تایمرهای نگهبان
• تا 20 کانال سنجش ظرفیتی
