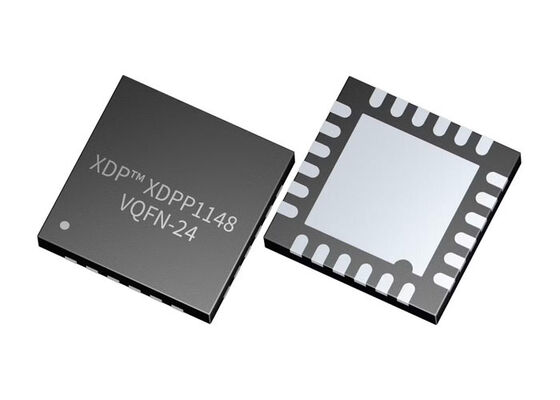

XDPP1148-100B تراشه مدار یکپارچه 2MHz XDP TM کنترلگر دیجیتال با 78.125 ps DPWM رزولوشن در 4x4 میلی متر بسته VQFN

XDPP1148-100B یک کنترلر دیجیتال یکپارچه XDP™ برای تبدیل DC-DC با پشتیبانی PWM و LLC است. پشتیبانی توپولوژی LLC حلقه بسته، پیش‌خور بهبود یافته، گذرا سریع غیرخطی، مدیریت توان بار سبک و پیکربندی دو جهته را اضافه می‌کند. AFE با کارایی بالا، حلقه کنترل دیجیتال مبتنی بر ماشین دولتی و پردازنده Cortex®-M0 که در بسته 4x4 میلی متری 24 پین VQFN ادغام شده است، کیفیت توان بالا، تأخیر کم و طراحی منبع تغذیه انعطاف پذیر را امکان پذیر می کند.

• حداکثر فرکانس PWM: 2 مگاهرتز
• خروجی PWM: 6
• ولتاژ تغذیه: 3.3 ولت
• محدوده ولتاژ ورودی: 3.3 ولت
• حافظه: رام 80 کیلوبایت؛ 32 کیلوبایت رم؛ 64 کیلوبایت OTP
• V-ADC: 1
• حداکثر حلقه های ولتاژ: 1
• GPIO: 11
• I-ADC: 2
• رابط های ارتباطی: I2C، PMBUS، UART، SPI
• رزولوشن DPWM: 78.125 ps
• بسته بندی: PG-VQFN-24

• کوچکترین پکیج VQFN 4x4 میلی متری صنعت
• پردازنده 100 مگاهرتز، 32 بیت Cortex®-M0
• کنترل فید فوروارد
• پشتیبانی از حالت PWM و PFM
• تعادل فاز-جریان
• 1 ADC حس V و 2 ADC حس I
• حالت انفجاری، دیود-ایمو و ریزش فاز
• پاسخ سریع PID گذرا و غیر خطی
• پیکربندی سیستم مبتنی بر سیستم عامل
• اشتراک گذاری جریان فعال
• رابط I2C/PMBus 1.4، UART و SPI
• حالت خواب کم مصرف

• مبدل های DC-DC PWM ایزوله/غیر ایزوله
• مبدل های LLC
• مبدل های باس متوسط ​​برای مرکز داده/سیستم محاسباتی
• منابع تغذیه زیرساخت مخابرات/ ماژول های آجری
