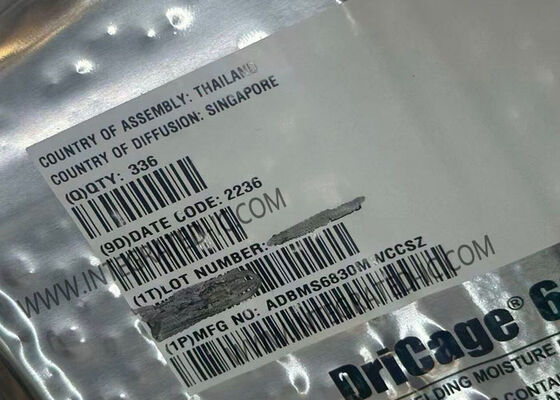

ADBMS6830MWCCSZ مانیتور باتری چند سلولی 16 کانال با رابط I2C SPI و پشتیبانی از چند شیمی

ADBMS6830MWCCSZ یک مانیتور پشته باتری چند سلولی است که قادر است تا 16 سلول باتری متصل به سری را به طور همزمان با استفاده از دو مبدل آنالوگ به دیجیتال (ADC) اندازه گیری کند. این آی سی پیشرفته از بای پس باس بار و اندازه گیری مستقیم ولتاژ باس بار منفی پشتیبانی می کند.

این دستگاه دارای یک رابط پورت سریال ایزوله دو طرفه (isoSPI) است، این دستگاه ارتباط با سرعت بالا و ایمنی RF را از طریق کابل های جفت پیچ خورده ساده امکان پذیر می کند. چندین واحد ADBMS6830 را می‌توان به یک کنترل‌کننده سیستم مدیریت باتری (BMS) متصل کرد و امکان نظارت همزمان رشته‌های باتری طولانی و ولتاژ بالا با افزونگی ارتباطی برای محافظت از قطع شدن کابل را فراهم می‌کند.

• عملکرد: مانیتور باتری
• شیمی باتری: چند شیمی
• تعداد سلول: 16
• رابط: I2C، SPI
• دمای کارکرد: -40 تا 125 درجه سانتیگراد
• نوع نصب: نصب سطحی
• بسته / کیس: 80-LQFP Exposur Pad
• بسته دستگاه تامین کننده: 80-LQFP-EP (12x12)

• اندازه گیری همزمان و پیوسته ولتاژ 16 سلولی
• تعادل سلولی غیرفعال با کنترل مدولاسیون عرض پالس قابل برنامه ریزی در هر کانال
• از تعادل سلولی همزمان در کانال های مجاور پشتیبانی می کند
• فیلترهای دیجیتال پایین گذر قابل تنظیم در هر کانال
• رابط isoSPI دو طرفه با ارتباطات سریال ایزوله ۲ مگابیت بر ثانیه
• از یک کابل جفت پیچ خورده با حساسیت و آلایندگی کم EMI استفاده می کند
• ارتباط دو طرفه برای محافظت از سیم شکسته
• خازن یا ترانسفورماتور جفت شده است
• حالت مانیتورینگ سلول کم مصرف
• بای پس نوار اتوبوس و پشتیبانی از اندازه گیری
• حداکثر 10 پین قابل تنظیم به عنوان ورودی آنالوگ همه منظوره یا I/O دیجیتال
• دما یا سایر ورودی های سنسور
• قابل تنظیم به عنوان یک کنترلر I2C یا SPI
• حداکثر طول عمر TME: ± 1.8 میلی ولت در 3.3 ولت در هر سلول (40- درجه سانتی گراد تا +125 درجه سانتی گراد)
• جریان تغذیه در حالت خواب 4 μA

• خودروهای الکتریکی و هیبریدی
• سیستم های باتری پشتیبان
• ذخیره انرژی شبکه
