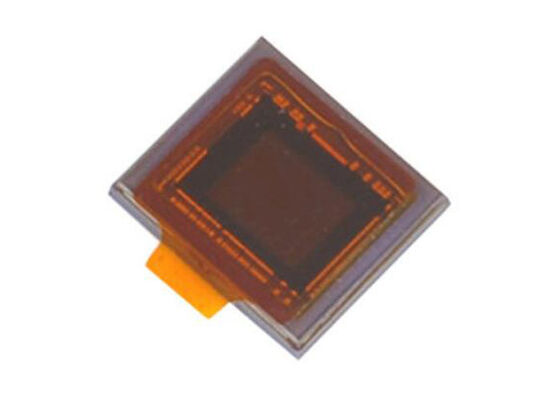

سنسور تصویر CMOS IMX415-AAQR-C با 8.46 M پیکسل موثر مصرف انرژی پایین و عملکرد دامنه پویا بالا (HDR)

سنسور تصویر حالت جامد شیب دار 6.4 میلی متر (نوع 1/2.8) CMOS فعال پیکسل با آرایه پیکسل مربع و پیکسل های موثر 8.46 M برای دوربین های رنگی.

IMX415-AAQR-C یک سنسور تصویر حالت جامد شیب دار 6.4 میلی متری (نوع 1/2.8) CMOS است که دارای یک آرایه پیکسل مربع با پیکسل های موثر 8.46 M است. این تراشه با 2.9 ولت آنالوگ کار می کند.دیجیتال 1.1 و رابط 1.8 ولت سه گانه تغذیه، ارائه مصرف انرژی کم. آن را به دست می آورد حساسیت بالا، جریان تاریک کم، و بدون لکه از طریق تصویب R، G،فیلترهای موزاییک رنگی اولیه Bتراشه شامل یک شاتر الکترونیکی با زمان شارژ متغیر است.

• اندازه تصویر: قطر 6.4 میلی متر (نوع 1/2.8) حدود 8.40 پیکسل M، تمام پیکسل ها
• تعداد کل پیکسل ها: 3864 ((H) x 2228 ((V) حدود 8.60 M پیکسل
• تعداد پیکسل های موثر: 3864 ((H) x 2192 ((V) حدود 8.46 M پیکسل
• تعداد پیکسل های فعال: 3864 ((H) x 2176 ((V) حدود 8.40 M پیکسل
• تعداد پیکسل های ثبت توصیه شده: 3840 ((H) x 2160 ((V) حدود 8.29 M پیکسل
• اندازه سلول واحد: 1.45 μm ((H) x 1.45 μm ((V)
• سیاه نوری: افقی - جلو 0 پیکسل، عقب 0 پیکسل؛ عمودی - جلو 36 پیکسل، عقب 0 پیکسل
• مدل: افقی - جلو 0 پیکسل، عقب 0 پیکسل؛ عمودی - جلو 1 پیکسل، عقب 1 پیکسل
• بسته بندی: 114 پین LGA

• نقاط از نوع پیکسل فعال CMOS
• مدار تنظیم زمان ساز داخلی، درایور HV و مدار ارتباطات سریالی
• فرکانس ورودی: 24 MHz/27 MHz/37.125 MHz/72 MHz/74.25 MHz
• تعداد پیکسل های ثبت توصیه شده: 3840 ((H) x 2160 ((V) حدود 8.29 M پیکسل
• حالت های خواندن: حالت اسکن تمام پیکسل ها، حالت پیچ خط 2/2 افقی/عمودی، حالت برش پنجره، جهت افقی/عمودی - حالت خواندن نرمال / برعکس
• حداکثر سرعت فریم: حالت اسکن تمام پیکسل - 12 بیت: 60.3 فریم/ ثانیه، 10 بیت: 90.9 فریم/ ثانیه
• عملکرد محدوده پویا (HDR): HDR چندین نوردهی، HDR همپوشانی دیجیتال
• عملکرد سنسورهای همگام سازی
• عملکرد شاتر با سرعت متغیر (وحدهای رزولوشن 1H)
• عملکرد CDS/PGA: 0dB تا 30dB افزایش آنالوگ، 30.3dB تا 72dB افزایش آنالوگ + دیجیتال
• پشتیبانی از I/O: خروجی داده های سریال CSI-2 (2 Lane/4 Lane) ، خروجی RAW10/RAW12

• دوربین های نظارتی
• دوربین های FA
• دوربین های صنعتی
