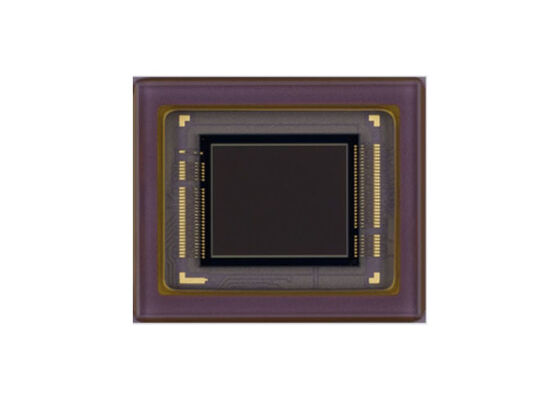

سنسور تصویر IMX832-AQR1 CMOS با آرایه پیکسل مربعی 2.12 M پیکسل موثر و مصرف انرژی پایین

IMX832-AQR1 یک سنسور تصویر حالت جامد با پیکسل فعال CMOS با یک آرایه پیکسل مربع و پیکسل های موثر 2.12M است. این تراشه با آنالوگ 3.3 ولت، دیجیتال 1 کار می کند.1 ولت، و رابط 1.8 ولت سه گانه تغذیه، و دارای مصرف انرژی کم است. حساسیت بالا، جریان تاریک کم و هیچ smear از طریق اتخاذ R به دست می آید،فیلترهای موزاییک رنگی اولیه G و B. اين تراشه داراي شاتر الکترونيکي با زمان متغير شارژ - ادغام است

• اندازه تصویر: قطر 6.45 میلی متر (نوع 1/2.8) تقریبا 2.13 M پیکسل، تمام پیکسل ها
• تعداد کل پیکسل ها: 1936 (H) × 1120 (V) حدود 2.16 M پیکسل
• تعداد پیکسل های موثر: 1936 (H) × 1100 (V) حدود 2.12 M پیکسل
• تعداد پیکسل های فعال: 1936 (H) × 1096 (V) حدود 2.12 M پیکسل
• تعداد پیکسل های ثبت توصیه شده: 1920 (H) × 1080 (V) حدود 2.07 M پیکسل
• اندازه سلول واحد: 2.9 μm (H) × 2.9 μm (V)
• سیاه نوری: جهت افقی (H): جلو 0 پیکسل، عقب 0 پیکسل؛ جهت عمودی (V): جلو 20 پیکسل، عقب 0 پیکسل
• مدل: جهت افقی (H): جلو 0 پیکسل، عقب 0 پیکسل؛ جهت عمودی (V): جلو 0 پیکسل، عقب 0 پیکسل
• بسته بندی: 114 پین LGA

• نقاط از نوع پیکسل فعال CMOS
• مدار تنظیم زمان ساز داخلی، راننده H/V و مدار ارتباطی سریالی
• فرکانس ورودی: 24 MHz / 27 MHz / 37.125 MHz / 72 MHz / 74.25 MHz
• تعداد پیکسل های ثبت توصیه شده: 1920 (H) × 1080 (V) حدود 2.07M پیکسل
• حالت خواندن: حالت اسکن تمام پیکسل ها، حالت دو خط افقی/عمودی، حالت برش پنجره
• جهت افقی/عمودی - حالت نورمال/مردود
• نرخ خواندن: حداکثر نرخ فریم در حالت اسکن تمام پیکسل: 12 بیت: 60 فریم/ ثانیه، 10 بیت: 90 فریم/ ثانیه
• عملکرد دامنه پویا (HDR): HDR همپوشانی دیجیتال، HDR شفاف
• عملکرد سنسورهای همگام سازی
• عملکرد شاتر با سرعت متغیر (یک واحد رزولوشن 1H)
• 10 بیتی / 12 بیتی A/D تبدیل
• عملکرد CDS / PGA: 0 dB تا 30 dB: افزایش آنالوگ 30 dB (درجه 0.3 dB) ، 30.3 dB تا 72 dB: افزایش آنالوگ 30 dB + افزایش دیجیتال 0.3 dB تا 42 dB (درجه 0.3 dB)
• پشتیبانی از I/O: خروجی داده های سریال CSI-2 (2 Lane / 4 Lane) خروجی RAW10 / RAW12

دوربین های امنیتی
