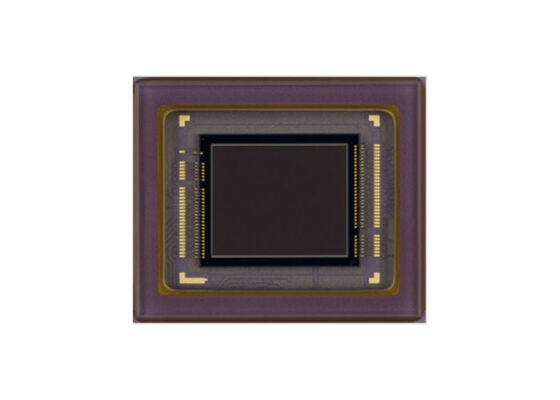

سنسور تصویر CMOS حساسیت بالا IMX675-AATN با پیکسل های قطری 6.53mm و 5.12M

IMX675-AATN یک سنسور تصویر حالت جامد از نوع پیکسل فعال CMOS 6.53 میلی متری (نوع 1/2.8) با آرایه پیکسل مربعی و 5.12 M پیکسل موثر است. این تراشه با منبع تغذیه سه گانه آنالوگ 3.3 ولت، دیجیتال 1.1 ولت و رابط 1.8 ولت کار می کند و مصرف انرژی پایینی دارد. حساسیت بالا، جریان تیره کم و بدون لک با استفاده از فیلترهای موزاییک رنگ اصلی R، G و B حاصل می شود. این تراشه دارای یک شاتر الکترونیکی با زمان شارژ متغیر است.

• اندازه تصویر: قطر 6.53 میلی متر (نوع 1/2.8) تقریبا. 5.12 M پیکسل، همه پیکسل
• تعداد کل پیکسل ها: 2608 (H) × 1984 (V) تقریبا. 5.17 M پیکسل
• تعداد پیکسل های موثر: تقریباً 2608 (H) × 1964 (V) 5.12 M پیکسل
• تعداد پیکسل‌های فعال: تقریباً 2608 (H) × 1960 (V) 5.11 M پیکسل
• تعداد پیکسل های ضبط توصیه شده: 2592 (H) × 1944 (V) تقریبا. 5.03 M پیکسل
• اندازه سلول واحد: 2.0 میکرومتر (H) × 2.0 میکرومتر (V)
• سیاه نوری: جهت افقی (H): جلو 0 پیکسل، عقب 0 پیکسل. جهت عمودی (V): جلو 20 پیکسل، عقب 0 پیکسل

• نقاط نوع پیکسل فعال CMOS
• مدار تنظیم زمان بندی داخلی، درایور H/V و مدار ارتباط سریال
• فرکانس ورودی: 24 مگاهرتز / 27 مگاهرتز / 37.125 مگاهرتز / 72 مگاهرتز / 74.25 مگاهرتز
• تعداد پیکسل های ضبط توصیه شده: 2592 (H) × 1944 (V) تقریبا. 5.03 M پیکسل
• حالت‌های بازخوانی: حالت اسکن تمام پیکسلی، حالت binning 2/2 خطی افقی/عمودی، حالت برش پنجره
• جهت افقی/عمودی - حالت بازخوانی عادی/معکوس
• سرعت بازخوانی: حداکثر نرخ فریم در حالت اسکن All-pixel: 12 بیت: 60 فریم بر ثانیه، 10 بیت: 80 فریم بر ثانیه
• عملکرد جریان دو سرعته (DSS).
• عملکرد محدوده دینامیکی بالا (HDR).
• همپوشانی دیجیتال HDR و Clear HDR
• عملکرد سنسورهای همگام سازی
• عملکرد شاتر با سرعت متغیر (واحد وضوح 1H)
• عملکرد CDS/PGA: 0 dB تا 30 dB: Gain آنالوگ 30 dB (گام گام 0.3 dB). 30.3 دسی بل تا 72 دسی بل: بهره آنالوگ 30 دسی بل + بهره دیجیتال 0.3 دسی بل تا 42 دسی بل (گام گام 0.3 دسی بل)
• پشتیبانی از I/O: خروجی داده سریال CSI-2 (2 Lane / 4 Lane)
• خروجی RAW10 / RAW12
• شیشه روکش ضد انعکاس

دوربین های امنیتی
