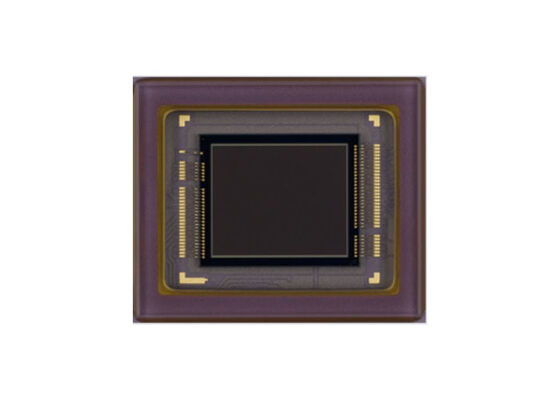

سنسور تصویر CMOS IMX678-AAQR1 با قطب 8.86mm اندازه 8.40 M پیکسل های موثر و مصرف انرژی کم

IMX678-AAQR1 یک سنسور تصویر حالت جامد با پیکسل فعال CMOS با یک آرایه پیکسل مربع و پیکسل های موثر 8.40M است. این تراشه با آنالوگ 3.3 ولت، دیجیتال 1 کار می کند.1 ولت، و رابط 1.8 ولت سه گانه تغذیه، و دارای مصرف انرژی کم است. حساسیت بالا، جریان تاریک کم و هیچ smear از طریق اتخاذ R به دست می آید،فیلترهای موزاییک رنگی اولیه G و B. اين تراشه داراي شاتر الکترونيکي با زمان متغير شارژ - ادغام است

• اندازه تصویر: قطر 8.86 میلی متر (نوع 1/1.8) حدود 8.40 پیکسل M، تمام پیکسل ها
• تعداد کل پیکسل ها: 3856 (H) × 2200 (V) حدود 8.48 M پیکسل
• تعداد پیکسل های موثر: 3856 (H) × 2180 (V) حدود 8.40 M پیکسل
• تعداد پیکسل های فعال: 3856 (H) × 2176 (V) حدود 8.39 M پیکسل
• تعداد پیکسل های ثبت توصیه شده: 3840 (H) × 2160 (V) حدود 8.29 M پیکسل
• اندازه سلول واحد: 2.0 μm (H) × 2.0 μm (V)
• سیاه نوری: جهت افقی (H): جلو 0 پیکسل، عقب 0 پیکسل؛ جهت عمودی (V): جلو 20 پیکسل، عقب 0 پیکسل
• بسته بندی: 132 پین LGA

• نقاط از نوع پیکسل فعال CMOS
• مدار تنظیم زمان ساز داخلی، راننده H/V و مدار ارتباطی سریالی
• فرکانس ورودی: 13.5MHz / 18MHz / 24MHz / 27MHz / 36MHz / 37.125MHz / 72MHz / 74.25MHz
• تعداد پیکسل های ثبت توصیه شده: 3840 (H) × 2160 (V) حدود 8.29M پیکسل
• حالت خواندن: حالت اسکن تمام پیکسل، حالت دو خط افقی/عمودی، حالت برش پنجره
• جهت افقی/عمودی - حالت نورمال/مردود
• نرخ خواندن: حداکثر نرخ فریم در حالت اسکن تمام پیکسل: 12 بیت: 60 فریم/ ثانیه، 10 بیت: 72 فریم/ ثانیه
• عملکرد دامنه پویا (HDR): HDR همپوشانی دیجیتال، HDR شفاف
• عملکرد سنسورهای همگام سازی
• عملکرد شاتر با سرعت متغیر (وحدهای رزولوشن 1H)
• عملکرد CDS / PGA: 0 dB تا 30 dB: افزایش آنالوگ 30 dB (درجه 0.3 dB) ؛ 30.3 dB تا 72 dB: افزایش آنالوگ 30 dB + افزایش دیجیتال 0.3 dB تا 42 dB (درجه 0.3 dB)
• پشتیبانی از I/O: خروجی داده های سریال CSI-2 (2 Lane / 4 Lane / 8Lane / 4Lane × 2ch)
• خروجی RAW10 / RAW12
• شیشه ضد انعکاس در هر دو طرف

دوربین های امنیتی
