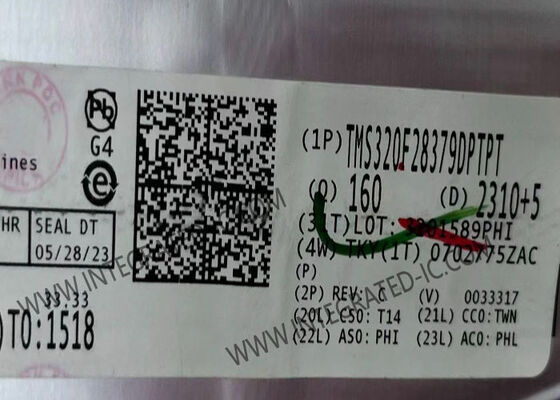

TMS320F28379DPTPT میکروکنترلر MCU دو هسته ای C2000 TM 32 بیتی میکروکنترلرهای زمان واقعی

TMS320F28379DPTPT میکروکنترلر MCU دو هسته ای C2000 TM 32 بیتی میکروکنترلرهای زمان واقعی

توضیحات محصول TMS320F28379DPTPT
TMS320F28379DPTPT یک واحد میکروکنترلر 32 بیتی با نقطه شناور (MCU) قدرتمند است که برای برنامه های پیشرفته کنترل حلقه بسته مانند محرک های موتور صنعتی طراحی شده است.اینورترهای خورشیدی و قدرت دیجیتالبرای تسریع در توسعه برنامه های کاربردی،کیت توسعه نرم افزار DigitalPower (SDK) برای MCU C2000 و کیت توسعه نرم افزار MotorControl (SDK) برای MCU C2000 TM در دسترس هستند. TMS320F28379DPTPT از یک معماری C28x دو هسته ای پشتیبانی می کند که عملکرد سیستم را به طور قابل توجهی افزایش می دهد.دستگاه های محیطی آنالوگ و کنترل یکپارچه همچنین به طراحان اجازه می دهد تا معماری های کنترل را تثبیت کنند و استفاده از چند پردازنده را در سیستم های پیشرفته حذف کنند.

مشخصات TMS320F28379DPTPT

ویژگی های TMS320F28379DPTPT
معماری دو هسته ای
دو پردازنده 32 بیتی TMS320C28x
200 مگاهرتز
IEEE 754 واحد نقطه شناور تک دقت (FPU)
واحد ریاضی مثلث سنجی (TMU)
Viterbi/ واحد ریاضیات پیچیده (VCU-II)
دو شتاب دهنده قانون کنترل قابل برنامه ریزی (CLA)
200 مگاهرتز
IEEE 754 دستورالعمل های تک دقت نقطه شناور
اجرای کد مستقل از CPU اصلی
حافظه روی تراشه
512KB (256KW) یا 1MB (512KW) فلش (محفوظ شده توسط ECC)
۱۷۲ کیلو بایت (۸۶ کیلو وات) یا ۲۰۴ کیلو بایت (۱۰۲ کیلو وات) RAM (محفوظ شده توسط ECC یا محافظت شده از برابر)
امنیت دو منطقه ای در حمایت از توسعه شخص ثالث
شماره شناسایی منحصر به فرد
ساعت و کنترل سیستم
دو نوسانگر داخلی صفر پین 10MHz
نوسانگر کریستالی روی تراشه
ماژول تایمر نگهبان پنجره ای
مدار شناسایی ساعت گم شده
1هسته.2 ولت، طراحی I/O 3.3 ولت
دستگاه های محیطی سیستم
دو رابط حافظه خارجی (EMIF) با پشتیبانی ASRAM و SDRAM
کنترل کننده های دسترسی مستقیم به حافظه (DMA) دوگانه 6 کانال
تا 169 پین ورودی/خرید چندگانه با فیلتر کردن ورودی
کنترل کننده قطع محوری گسترش یافته (ePIE)
پشتیبانی از حالت کم مصرف چندگانه (LPM) با بیدار کردن خارجی
دستگاه های حاشیه ای ارتباطات
USB 2.0 (MAC + PHY)
پشتیبانی از رابط Universal Parallel Port (uPP) با قابلیت 3.3V
دو ماژول شبکه منطقه کنترل کننده (CAN) (pin-bootable)
سه پورت SPI با سرعت بالا (تا 50MHz)
دو پورت سریال چند کانال با بافر (McBSP)
چهار رابط ارتباطات سریالی (SCI/UART) (پین بوت قابل اجرا)
دو رابط I2C (پین بوتاble)
زیرسیستم آنالوگ
تا چهار کنورتر آنالوگ به دیجیتال (ADC)
حالت 16 بیتی
1.1MSPS هرکدام (تا 4.4MSPS از طریق سیستم)
ورودی های تفاوتی
تا 12 کانال خارجی
حالت 12 بیتی
3.5MSPS هرکدام (تا 14MSPS از سیستم)
ورودی های تک پایانی
تا 24 کانال خارجی
نمونه گیری و نگه داشتن یکبار (S/H) در هر ADC
پردازش پس از تبدیل ADC با یکپارچه سازی سخت افزاری
کالیبراسیون آفست اشباع
خطای محاسبه نقطه تنظیم
مقایسه بالا، پایین و صفر عبور، با توانایی قطع
ضبط تاخیر از پرتاب به نمونه
هشت مقایسه پنجره ای با مرجع 12 بیتی تبدیل دیجیتال به آنالوگ (DAC)
سه خروجی DAC 12 بیتی با بافر
دستگاه های محیطی کنترل پیشرفته
24 کانال PWM با ویژگی های پیشرفته
16 کانال مدلولاتور عرض نبض با وضوح بالا (HRPWM)
وضوح بالا در هر دو کانال A و B از 8 ماژول PWM
پشتیبانی از باند مرده (در هر دو استاندارد و وضوح بالا)
شش ماژول ضبط پیشرفته (eCAP)
سه ماژول تقویت شده Quadrature Encoder Pulse (eQEP)
هشت کانال ورودی ماژول فیلتر سیگما دلتا (SDFM) ، 2 فیلتر موازی در هر کانال
فیلتر کردن داده های استاندارد SDFM
فیلتر مقایسه کننده برای عمل سریع برای خارج از محدوده
بلوک منطق قابل تنظیم (CLB)
افزایش قابلیت های محیطی موجود
پشتیبانی از راه حل های مدیریت موقعیت

کاربرد های TMS320F28379DPTPT
• رادار دوربرد متوسط / کوتاه
• کنترل موتور اینورتر کشش
• کنترل موتورهای تجاری بزرگ HVAC
• تجهیزات مرتب سازی خودکار
• کنترل CNC
• ایستگاه شارژ AC
• ایستگاه شارژ DC
• ماژول قدرت ایستگاه شارژ EV
• سیستم تبدیل قدرت ذخیره انرژی (PCS)
• اینورتر مرکزی
• بهینه سازی انرژی خورشیدی
• اینورتر رشته ای
• کنترل اینورتر و موتور
• شارژر بی سیم (OBC)
• کنترل کننده قطعات موتور خطی
• ماژول کنترل servo drive
• موتور BLDC با ورودی AC
• محرک BLDC DC
• صنعت AC-DC
• UPS سه فاز
