HCNW3120-500E تراشه مدار یکپارچه 2.5A جریان خروجی IGBT Gate Drive Optocoupler

HCNW3120-500E تراشه مدار یکپارچه 2.5A جریان خروجی IGBT Gate Drive Optocoupler
HCNW3120-500E تراشه مدار یکپارچه 2.5A جریان خروجی IGBT Gate Drive Optocoupler

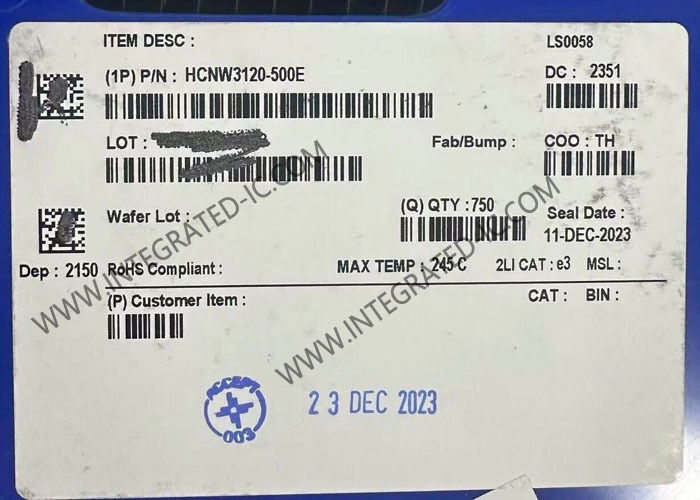

تصویر بزرگ :  HCNW3120-500E تراشه مدار یکپارچه 2.5A جریان خروجی IGBT Gate Drive Optocoupler

جزئیات محصول:
محل منبع: CN
نام تجاری: Original Factory
گواهی: Lead free / RoHS Compliant
شماره مدل: HCNW3120-500E
پرداخت:
مقدار حداقل تعداد سفارش: 10
قیمت: Contact for Sample
جزئیات بسته بندی: 8-DIP Gull Wing
زمان تحویل: 5-8 روز کاری
شرایط پرداخت: T/T، L/C، Western Union
مخاطب

HCNW3120-500E تراشه مدار یکپارچه 2.5A جریان خروجی IGBT Gate Drive Optocoupler

توضیحات
شماره قطعه: HCNW3120-500E ولتاژ - جداسازی: 5000 Vrms
حالت مشترک مصونیت گذرا (حداقل): 25kV/μs تاخیر انتشار tpLH / tpHL (حداکثر): 500 ns، 500 ns
اعوجاج عرض پالس (حداکثر): 300 ثانیه زمان ظهور / پاییز (تایپ): 100 ثانیه، 100 ثانیه

HCNW3120-500E تراشه مدار یکپارچه 2.5A جریان خروجی IGBT Gate Drive Optocoupler
خلاصه ی محصول

HCNW3120-500E حاوی یک LED GaAsP است در حالی که HCPL-J312 و HCNW3120-500E حاوی یک LED AIGaAs هستند.این اپتوکوپلرها به طور ایده آل برای IGBTهای قدرت محرک و MOSFETهای مورد استفاده در برنامه های inverter کنترل موتور مناسب هستند.

محدوده ولتاژ عملیاتی بالا مرحله خروجی ولتاژ های محرک مورد نیاز دستگاه های کنترل دروازه را فراهم می کند.ولتاژ و جریان تامین شده توسط این اپتوکوپلرها آنها را برای هدایت مستقیم IGBT ها با امتیازات تا 1200V / 100A مناسب می کندبرای IGBT ها با امتیازات بالاتر ، سری HCPL-3120 می تواند برای هدایت یک مرحله قدرت جداگانه استفاده شود ، که دروازه IGBT را هدایت می کند.

مشخصات
پارامتر ارزش
تعداد کانال ها 1
ولتاژ - عایق بندی 5000Vrms
ایمنی موقت حالت عادی (دقیقه) 25kV/μs
تاخیر تکثیر tpLH / tpHL (حداکثر) 500n، 500n
تحریف عرض پالس (حداکثر) 300n
زمان افزایش / سقوط (نوع) 100n، 100n
جریان - خروجی بالا، پایین 2A، 2A
جریان - حداکثر خروجی 2.5A
ولتاژ - جلو (Vf) (نوع) 1.6 ولت
در حال حاضر - DC به جلو (اگر) (حداکثر) 25 mA
ولتاژ - عرضه خروجی 15V ~ 30V
دمای کار -40°C ~ 100°C
ویژگی های کلیدی
  • 2.5A حداکثر اوج جریان خروجی
  • 2.0حداقل اوج جریان خروجی
  • حداقل رد حالت مشترک (CMR) 25 kV/us در VcM= 1500V
  • 0.5V حداکثر ولتاژ خروجی سطح پایین ((VoL) نیاز به محرک دروازه منفی را از بین می برد
  • Icc = 5 mA حداکثر جریان تغذیه
  • حفاظت از قفل زیر ولتاژ (UVLO) با هیستریز
  • محدوده کار گسترده Vcc: 15V تا 30V
  • حداکثر سرعت سوئیچینگ 500_ns
  • محدوده دمای صنعتی: -40°C تا +100°C
درخواست ها
  • درایو دروازه IGBT/MOSFET
  • موتورهای AC/Brushless DC
  • اینورترهای صنعتی
  • منبع برق حالت سوئیچ
پرسش های مکرر
سوال: محصولات شما اصیل هستند؟
A: بله، تمام محصولات اصلی هستند، واردات جدید اصلی هدف ما است.
سوال: چه گواهیاتی دارید؟
A: ما یک شرکت دارای گواهینامه ISO 9001: 2015 و عضو ERAI هستیم.
س: آیا می توانید سفارش کمی یا نمونه را پشتیبانی کنید؟ آیا نمونه رایگان است؟
A: بله، ما از سفارش نمونه و سفارش کوچک پشتیبانی می کنیم. هزینه نمونه با توجه به سفارش یا پروژه شما متفاوت است.
سوال: چطور سفارشم را ارسال کنم؟ آیا امن است؟
A: ما از انتقال سریع برای حمل و نقل استفاده می کنیم، مانند DHL، Fedex، UPS، TNT، EMS. ما همچنین می توانیم از انتقال دهنده پیشنهادی شما استفاده کنیم.محصولات در بسته بندی خوب و اطمینان از ایمنی و ما مسئول آسیب محصول به سفارش خود را.
سوال: زمان تحویل چطوره؟
A: ما می توانیم قطعات موجود را در عرض 5 روز کاری ارسال کنیم. اگر بدون موجودی باشد، ما زمان سرب را بر اساس مقدار سفارش شما تأیید خواهیم کرد.
