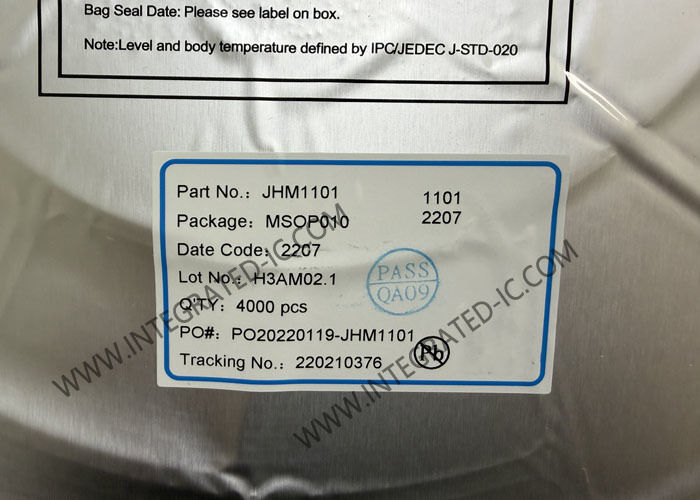

JHM1101 Sensor IC Automotive Sensor Signal Conditioning IC MSOP-10 این سیستم عامل به طور کامل برای استفاده در خودروهای خود استفاده می شود.

JHM1101 یک مدار یکپارچه ای با کیفیت سیگنال بسیار پایدار و قابل اعتماد است که برای سیگنال های سنسور پل مقاومت فرقی طراحی شده است. مقادیر اندازه گیری شده و صحیح پل در پین SO ارائه می شود،که می تواند به عنوان خروجی ولتاژ آنالوگ یا به عنوان خروجی دیجیتال تک سیم پیکربندی شود.

JHM1101 همچنین دارای یک DAC 12 بیتی است که به راحتی سیگنال های آنالوگ را که متناسب با ورودی دیفرانسیل سنسور هستند، تولید می کند.JHM1101 می تواند به طور مستقیم با ولتاژ تغذیه تا 30V کار کند، باعث می شود آن را راحت برای پاسخگویی به نیازهای بسیاری از خودرو، صنعتی و سایر برنامه های کاربردی.

• ولتاژ منبع برق (رقمی): 2.7V ~ 5.5V
• ولتاژ منبع برق (آنالوگ): 4.0V ~ 5.5V
• ولتاژ منبع برق (JFET): 5.5V ~ 30V
• محدوده دمای عملیاتی: -40°C ~ 150°C
• نرخ نمونه گیری: تا 1 هرتز

• دقت بالا: تا ± 0.1% FSO@-25~+85°C و ± 0.25% FSO@-40~+125°C در حالت خروجی دیجیتال
• روش های خروجی چندگانه: خروجی دیجیتال تک سیم، خروجی ولتاژ آنالوگ ریل به ریل، خروجی آنالوگ 0V ~ 1V و PWM
• پیش تقویت کننده آنالوگ دارای یک گین قابل برنامه ریزی از 4 گیربکس است، اجازه می دهد تا ورودی سیگنال سنسور <1mV/V
• سطح بالا و پایین برش قابل برنامه ریزی مستقل
• مدار سنجش دمای داخلی، جزء سنجش دمای خارجی نیز می تواند استفاده شود
• ساختار ADC دو مرحله ای: دقت تبدیل: 14 بیتی؛ حداکثر نرخ به روزرسانی: ~ 1 kHz
• مصرف جریان به سرعت نمونه گیری برنامه ریزی شده بستگی دارد: 1.5 mA (معمولا)

• سنسور فشار ترمز
• سنسور فشار دسته گیرنده
• ماژول حسگر فشار گاز
• حسگر فشار پمپ آب
• حسگر فشار روغن
