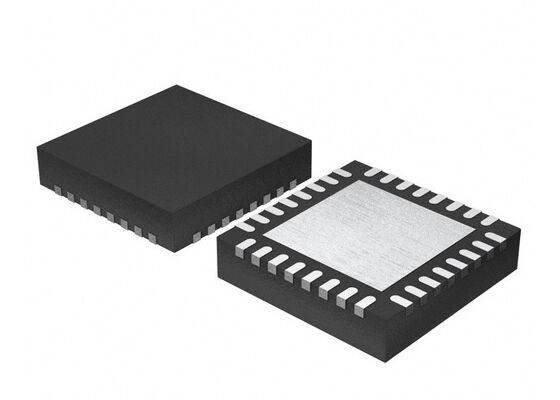

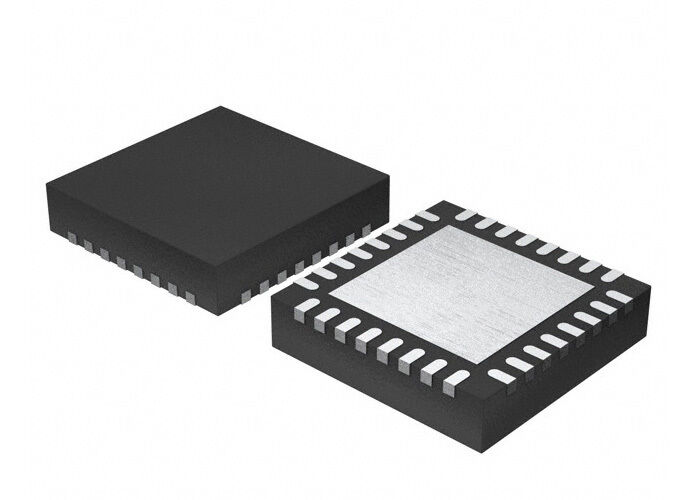

STPM34TR آی سی چیپ مدار مجتمع، آی سی اندازه گیری تک فاز با دقت بالا QFN-32

STPM34TR تراشه مدار یکپارچه IC QFN-32 اندازه گیری تک فاز با دقت بالا

توضیحات محصول STPM34TR
STPM34TR Single Phase Metering ICs یک خانواده ASSP هستند که برای اندازه گیری دقیق قدرت و انرژی در سیستم های خط برق با استفاده از کویل Rogowski، ترانسفورماتور جریان،یا سنسورهای جریان شنت. این دستگاه ها فوران ولتاژ و موج های جریان را فراهم می کنند و ارزش های RMS ولتاژ و جریان، قدرت و انرژی های فعال، واکنشی و ظاهری را محاسبه می کنند.IC های سیگنال مخلوط STPM34TR شامل یک بخش آنالوگ و یک بخش دیجیتال هستندبخش آنالوگ شامل حداکثر دو تقویت کننده کم شور کم ضخامت قابل برنامه ریزی و حداکثر چهار ADC 24 بیتی سیگما دلتا از نظم دوم است.دو مرجع ولتاژ باند گپ با جبران دمای مستقلبخش دیجیتال شامل مرحله فیلتر دیجیتال، یک DSP هارد و DFE به ورودی و یک رابط ارتباطی سریالی (UART یا SPI) است.این کاملا قابل تنظیم است و اجازه می دهد تا یک کالیبراسیون سریع سیستم دیجیتال در یک نقطه در سراسر محدوده پویا فعلی.

مشخصات STPM34TR

ویژگی های STPM34TR
دقت قدرت فعال:
خطای < 0.1٪ بیش از 5000: 1 محدوده پویا
خطای < 0.5% بیش از 10000: 1 محدوده پویا
بیش از 50-60 هرتز از الزامات استاندارد EN 50470-x، IEC 62053-2x، ANSI12.2x برای وات مترهای AC
دقت قدرت فعال:
خطای < 0.1% نسبت به سال 2000: 1 محدوده پویا
محاسبه انرژی ظاهری دو حالت
قدرت لحظه ای و متوسط
RMS و ولتاژ لحظه ای و جریان
تشخیص و نظارت بر ولتاژ زیر و فوق (تکلیف و افزایش)
شناسایی و نظارت بر جریان بیش از حد
رابط سریال UART و SPI با تأیید چند عددی CRC قابل برنامه ریزی
خروجی های LED و قطع قابل برنامه ریزی
چهار ADC 24 بیتی مستقل از نظم دوم سیگما دلتا
دو هلیکوپتر تقویت کننده کم صدا و کم تعویض قابل برنامه ریزی
پهنای باند 3.6 کیلو هرتز در -3 دی بی
محدوده تغذیه Vcc 3.3 V ± 10٪
جریان تغذیه Icc 4.3 mA (STPM32)
فرکانس ساعت ورودی 16 مگاهرتز، Xtal یا منبع خارجی
ورودی ولتاژ دوگانه دقیق: 1.18 ولت با TC قابل برنامه ریزی مستقل، 30 ppm/°C.
تنظیم کننده پایین افت داخلی در 3 ولت (معمولاً)
بسته های QFN
دمای کار از -40 °C تا +105 °C

کاربرد STPM34TR
صنعت
تولید و توزیع انرژی
اتوماسیون خانه، ساختمان و شهر
اندازه گیری
