HR1211GY چیپ مدار یکپارچه چند حالت PFC و حالت فعلی کنترل کننده LLC با کنترل کاهش نویز قابل برنامه ریزی

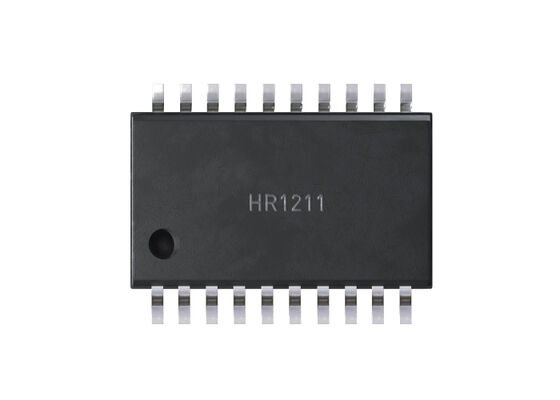

تصویر بزرگ : HR1211GY چیپ مدار یکپارچه چند حالت PFC و حالت فعلی کنترل کننده LLC با کنترل کاهش نویز قابل برنامه ریزی

جزئیات محصول:

محل منبع:	CN
نام تجاری:	Original Factory
گواهی:	Lead free / RoHS Compliant
شماره مدل:	HR1211GY

پرداخت:

مقدار حداقل تعداد سفارش:	10
قیمت:	Contact for Sample
جزئیات بسته بندی:	SOIC-20
زمان تحویل:	5-8 روز کاری
شرایط پرداخت:	T/T، L/C، وسترن یونیون

مخاطب

HR1211GY چیپ مدار یکپارچه چند حالت PFC و حالت فعلی کنترل کننده LLC با کنترل کاهش نویز قابل برنامه ریزی

توضیحات

شماره قطعه:

HR1211GY

بسته:

SOIC-20

در فرکانس ها کار می کند:

500 کیلوهرتز

از دست دادن برق بدون بار:

100 مگاوات

برجسته کردن:

تراشه مدار مجتمع چند حالته PFC,کنترلر آی سی حالت فعلی LLC,قابل برنامه ریزی کاهش نویز صوتی HR1211GY

Current Mode LLC IC Controller

Programmable Audible Noise Reduction HR1211GY

تراشه مدار یکپارچه HR1211GY

کنترل کننده PFC چند حالت و حالت فعلی LLC با کنترل کاهش صدا قابل برنامه ریزی

HR1211GY یک کنترل کننده ترکیبی چند حالت PFC و حالت فعلی LLC است که از طریق رابط UART پیکربندی می شود. فناوری صرفه جویی در انرژی به دستیابی به بهره وری بهینه در کل محدوده عملیاتی کمک می کند.

خلاصه ی محصول

کنترل کننده PFC از یک طرح کنترل جریان متوسط دیجیتال ثبت شده برای دستیابی به عملکرد ترکیبی CCM / DCM استفاده می کند.CCM جریان اوج MOSFET را کاهش می دهد بنابراین کنترل کننده می تواند در طیف گسترده ای از بار استفاده شودتحت بار های سبک ، DCM فرکانس سوئیچ را برای بهره وری بهتر کاهش می دهد. حالت شتاب دارای سوئیچ نرم دیجیتالی قابل تنظیم است تا کارایی بار سبک و سر و صدا را بهبود بخشد.

کنترل حالت جریان در مرحله LLC برای دستیابی به ثبات خوب و پاسخ سریع اجرا می شود. سه حالت عملیاتی بر اساس شرایط مختلف بار اجرا می شود: حالت ثابت، پرش،و حالت انفجاراین اجازه می دهد شرایط مختلف بار به طور مستقل برای بهره وری بهینه سازی شود.حالت انفجار فرکانس کنترل شده برای کاهش هر دو از دست دادن قدرت سوئیچ و سر و صدای شنیدنی اعمال می شودتنظیم زمان مرده سازگاری (ADTA) و محافظت از حالت ظرفیت (CMP) نیز برای تضمین سوئیچ ولتاژ صفر (ZVS) بدون عملکرد حالت ظرفیت استفاده می شود.

HR1211GY دارای یک منبع جریان داخلی ولتاژ بالا برای راه اندازی است، به این معنی که یک مقاومت راه اندازی سنتی یا مدار خارجی مورد نیاز نیست.منبع جریان ولتاژ بالا (HV) می تواند به عنوان یک تخلیه X-Capacitor هنگامی که ورودی AC در خارج است اجرا شود، بنابراین مقاومت خازن مورد نیاز نیست.

از جمله حفاظت ها خاموش شدن حرارتی (TSD) ، حفاظت از باز شدن حلقه PFC (OLP) ، محافظت از ولتاژ بیش از حد (OVP) ، محدودیت بیش از حد (OCL) و محافظت از جریان بیش از حد LLC (OCP) ، حفاظت از پین SO،و حفاظت از قدرت بیش از حد (OPP).

مزیت های اصلی

کنترل PFC چند حالت CCM/DCM با کارایی بالا (کارایی بار سبک ️> 80٪)
از دست دادن قدرت بدون بار <100mW
فاکتور قدرت بالا به دلیل جبران جریان خازن (> 0.95 در بار 20٪)
رابط UART و GUI برای تنظیم پارامترها

ویژگی های فنی

در فرکانس های تا 500kHz در حالت ثابت کار می کند
تخلیه های هوشمند X-Capacitor در هنگام AC Dropout، تایید شده توسط IEC62368 و IEC60950
دستگاه راه اندازی ولتاژ بالا و تخلیه خازن X
کنترل دیجیتال برای هر دو PFC و LLC
کنترل حالت فعلی برای LLC
کنترل بهبود یافته حالت Skip برای LLC برای کم صدا
برای LLC، تنظیمات زمان مرگ و میر تطبیقی (ADTA)
حفاظت از حالت ظرفیت برای LLC
راه اندازی نرم قابل تنظیم
محافظت های جامع: Brown-In/Brownout، محافظت از ولتاژ بالا (OVP) ، محافظت از جریان بالا (OCP) ، محافظت از حلقه باز (OLP)
