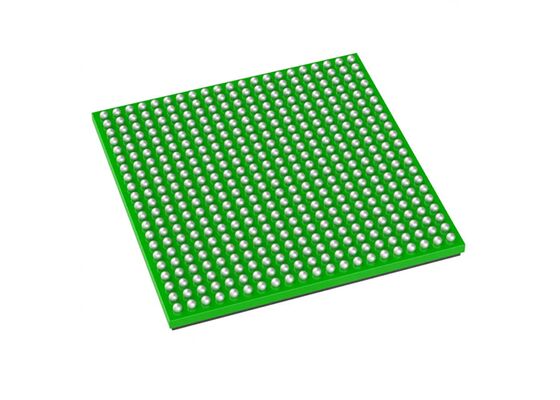

میکروکنترلر AM2432BKFGHIALXR Sitara MCU با سرعت 800 مگاهرتز، دو هسته‌ای، درجه صنعتی برای درایوهای موتور و PLCها

AM2432BKFGHIALXR میکروکنترلر MCU 800 مگاهرتز دو هسته‌ای Sitara™ میکروکنترلر 293-VFBGA

توضیحات محصول AM2432BKFGHIALXR
AM2432BKFGHIALXR یک توسعه از مجموعه محصولات صنعتی Sitara’s به میکروکنترلرهای با کارایی بالا است. دستگاه AM243x برای کاربردهای صنعتی مانند درایوهای موتور و ماژول‌های ورودی/خروجی از راه دور ساخته شده است که ترکیبی از ارتباطات و پردازش بلادرنگ را نیاز دارند.

مشخصات AM2432BKFGHIALXR

ویژگی‌های AM2432BKFGHIALXR
تا 2× زیرسیستم‌های MCU دو هسته‌ای Arm Cortex-R5F که با سرعت تا 800 مگاهرتز کار می‌کنند، برای پردازش بلادرنگ بسیار یکپارچه شده‌اند.
خوشه‌های دو هسته‌ای Arm Cortex-R5F از عملکرد دو هسته‌ای و تک هسته‌ای پشتیبانی می‌کنند.
32 کیلوبایت حافظه پنهان I و 32 کیلوبایت حافظه پنهان D در هر هسته R5F با SECDED ECC در تمام حافظه‌ها.
تک هسته‌ای: 128 کیلوبایت TCM در هر خوشه (128 کیلوبایت TCM در هر هسته R5F).
دو هسته‌ای: 128 کیلوبایت TCM در هر خوشه (64 کیلوبایت TCM در هر هسته R5F).
1× MCU تک هسته‌ای Arm Cortex-M4F با سرعت تا 400 مگاهرتز.
256 کیلوبایت SRAM با SECDED ECC.
تا 2 مگابایت RAM روی تراشه (OCSRAM) با SECDED ECC:
می‌تواند به بانک‌های کوچکتر در افزایش 256 کیلوبایتی برای حداکثر 8 بانک حافظه جداگانه تقسیم شود.
هر بانک حافظه می‌تواند به یک هسته واحد اختصاص داده شود تا تقسیم وظایف نرم‌افزاری را تسهیل کند.
زیرسیستم DDR (DDRSS)
از انواع حافظه LPDDR4، DDR4 پشتیبانی می‌کند.
باس داده 16 بیتی با ECC درون خطی.
از سرعت‌های تا 1600 MT/s پشتیبانی می‌کند.
کنترلر امنیتی مدیریت دستگاه (DMSC-L)
کنترلر سیستم SoC متمرکز.
خدمات سیستم از جمله بوت اولیه، امنیت و مدیریت ساعت/بازنشانی/توان را مدیریت می‌کند.
ارتباط با واحدهای پردازشی مختلف از طریق مدیر پیام.
رابط ساده شده برای بهینه‌سازی لوازم جانبی استفاده نشده.
عملکرد اشکال‌زدایی روی تراشه از طریق رابط‌های JTAG و Trace).
زیرسیستم حرکت داده (DMSS)
Block Copy DMA (BCDMA)
Packet DMA (PKTDMA)
Secure Proxy (SEC_PROXY)
Ring Accelerator (RINGACC)
زیرسیستم همگام‌سازی زمان
ماژول Central Platform Time Sync (CPTS).
مدیر تایمر (TIMERMANAGER) با 1024 تایمر.
روترهای وقفه رویداد Time Sync و Compare.
2× زیرسیستم‌های ارتباطات صنعتی گیگابیت (PRU_ICSSG)
پشتیبانی اختیاری از Profinet IRT، Profinet RT، EtherNet/IP، EtherCAT، Time-Sensitive Networking (TSN) و سایر پروتکل‌های شبکه.
سازگاری با نسخه‌های قبلی با 10/100Mb PRU-ICSS.
هر PRU_ICSSG شامل:
3× هسته‌های PRU RISC در هر برش (2× برش در هر PRU_ICSSG).
هسته استفاده عمومی PRU (PRU).
هسته واحد بلادرنگ PRU (PRU-RTU).
هسته انتقال PRU (PRU-TX).
هر هسته PRU از ویژگی‌های زیر پشتیبانی می‌کند:
RAM دستورالعمل با ECC.
Broadside RAM.
ضرب‌کننده با انباشت‌کننده اختیاری (MAC).
شتاب‌دهنده سخت‌افزاری CRC16/32.
تبادل بایت برای تبدیل Big/Little Endian.
شتاب‌دهنده سخت‌افزاری SUM32 برای checksum UDP.
مدیر وظیفه برای پشتیبانی از پیش‌گیری.
تا 2× پورت اترنت.
RGMII (10/100/1000).
MII (10/100).
سه RAM داده با ECC.
8 بانک حافظه scratchpad رجیستر 30 × 32 بیتی.
کنترل‌کننده وقفه و مدیر وظیفه.
2× لوازم جانبی اترنت صنعتی 64 بیتی (IEPs) برای مهر زمانی و سایر عملکردهای همگام‌سازی زمان.
18× رابط‌های ماژول فیلتر سیگما-دلتا (SDFM).
منطق اتصال کوتاه.
منطق جریان بیش از حد.
6× رابط‌های رمزگذار موقعیت چند پروتکلی.
1× ماژول Capture Enhanced (ECAP).
16550-compatible UART.
ساعت 192 مگاهرتزی اختصاصی برای پشتیبانی از 12 مگابیت بر ثانیه PROFIBUS.
بوت امن پشتیبانی می‌شود.
Root-of-Trust (RoT) سخت‌افزاری.
پشتیبانی برای تغییر RoT از طریق کلید پشتیبان.
پشتیبانی از حفاظت از تصاحب، حفاظت از IP و حفاظت از بازگشت.
پردازنده کمکی امنیتی (DMSC-L) برای مدیریت کلید و امنیت، با اتصال متقابل سطح دستگاه اختصاصی برای امنیت.
نگهبان/تایمر/IPC امن.
پشتیبانی گسترده از فایروال برای جداسازی.
شتاب رمزنگاری پشتیبانی می‌شود.
موتور رمزنگاری آگاه از جلسه با قابلیت تعویض خودکار مواد کلید بر اساس جریان داده‌های ورودی.
از هسته‌های رمزنگاری پشتیبانی می‌کند.
AES – اندازه‌های کلید 128-/192-/256-بیتی.
SHA2 – اندازه‌های کلید 224-/256-/384-/512-بیتی.
DRBG با مولد عدد تصادفی واقعی.
PKA (شتاب‌دهنده کلید عمومی) برای کمک به پردازش RSA/ECC برای بوت امن.
اشکال‌زدایی امنیتی
دسترسی به اشکال‌زدایی کنترل شده توسط نرم‌افزار امن.
اشکال‌زدایی آگاه از امنیت.
6× پورت‌های Inter-Integrated Circuit (I2C).
9× ماژول‌های Universal Asynchronous Receive/Transmit (UART).
1× مبدل‌های آنالوگ به دیجیتال 12 بیتی (ADC).
نرخ نمونه‌برداری قابل تنظیم تا 4MSPS.
8× ورودی‌های آنالوگ چندگانه.
7× کنترل‌کننده‌های رابط‌های سریال جانبی چند کاناله (SPI).
3× ماژول‌های ورودی/خروجی با هدف عمومی (GPIO).
9× ماژول‌های مدولاتور پهنای پالس پیشرفته (EPWM).
3× ماژول‌های Capture Enhanced (ECAP).
3× ماژول‌های پالس رمزگذار Quadrature Enhanced (EQEP).
2× ماژول‌های Modular Controller Area Network (MCAN) با پشتیبانی کامل از CAN-FD.
2× هسته‌های فرستنده رابط سریال سریع (FSITX).
6× هسته‌های گیرنده رابط سریال سریع (FSIRX).

کاربردهای AM2432BKFGHIALXR
کنترل‌کننده منطقی قابل برنامه‌ریزی (PLC)
درایوهای موتور
ورودی/خروجی از راه دور
ربات‌های اتوماسیون کارخانه
ربات‌های صنعتی و مشارکتی
دروازه نظارت بر شرایط
ماژول ارتباطی
فرستنده میدانی
آزمایش و اندازه‌گیری
ربات‌های سیار صنعتی
ربات‌های اتوماسیون خانگی
کنترل‌کننده با هدف عمومی
