MC9S08PA16AVTJ 20MHz 8-Bit S08 میکروکنترلر MCU با 16KB فلش و 18 I / O در بسته TSSOP20

MC9S08PA16AVTJ 20MHz 8-Bit S08 میکروکنترلر MCU با 16KB فلش و 18 I / O در بسته TSSOP20
MC9S08PA16AVTJ 20MHz 8-Bit S08 میکروکنترلر MCU با 16KB فلش و 18 I / O در بسته TSSOP20 MC9S08PA16AVTJ 20MHz 8-Bit S08 میکروکنترلر MCU با 16KB فلش و 18 I / O در بسته TSSOP20

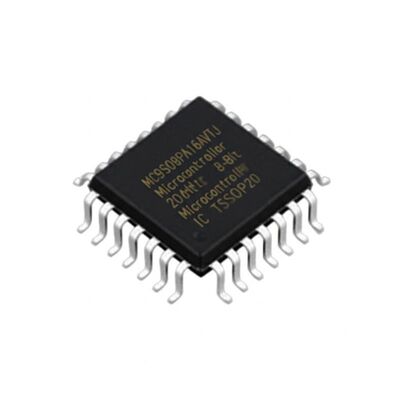

تصویر بزرگ :  MC9S08PA16AVTJ 20MHz 8-Bit S08 میکروکنترلر MCU با 16KB فلش و 18 I / O در بسته TSSOP20

جزئیات محصول:
محل منبع: CN
نام تجاری: Original Factory
گواهی: Lead free / RoHS Compliant
شماره مدل: MC9S08PA16AVTJ
پرداخت:
مقدار حداقل تعداد سفارش: 10
قیمت: Contact for Sample
جزئیات بسته بندی: TSSOP-20
زمان تحویل: 5-8 روز کاری
شرایط پرداخت: T/T، L/C، وسترن یونیون

MC9S08PA16AVTJ 20MHz 8-Bit S08 میکروکنترلر MCU با 16KB فلش و 18 I / O در بسته TSSOP20

توضیحات
شماره قطعه: MC9S08PA16AVTJ هسته: S08
اندازه حافظه برنامه: 16 کیلوبایت فرکانس حداکثر ساعت: 20 مگاهرتز
تعداد I/OS: 18 I/O ولتاژ تغذیه آنالوگ: - 600 میلی ولت تا 6.3 ولت
برجسته کردن:

MCU میکروکنترلر 20MHz,میکروکنترلر S08 با 16 کیلوبایت فلش,میکروکنترلر 8 بیتی با 18 ورودی/خروجی

,

16KB Flash S08 Microcontroller

,

18 I/O 8-Bit Microcontroller

MC9S08PA16AVTJ میکروکنترلر MCU
میکروکنترلر 8 بیتی 5 ولتی با قابلیت های کامل IC با EEPROM، ادغام ویژگی های کلیدی از جمله EEPROM، ADC، مقایسه کننده آنالوگ و تایمر انعطاف پذیر کنترل موتور برای ساده سازی طراحی و کاهش هزینه های سیستم.
مشخصات فنی
سری S08
پردازنده اصلی S08
اندازه هسته 8 بیتی
سرعت 20 مگاهرتز
اتصال I2C، LINbus، SPI، UART/USART
لوازم جانبی LVD، POR، PWM، WDT
تعداد ورودی/خروجی 18
اندازه حافظه برنامه 16 کیلوبایت (16K x 8)
نوع حافظه برنامه FLASH
اندازه EEPROM 256 x 8
اندازه RAM 2K x 8
ولتاژ تغذیه 2.7 ولت ~ 5.5 ولت
مبدل های داده A/D 12x12b
نوع اسیلاتور داخلی
دمای عملیاتی -40 درجه سانتیگراد ~ 105 درجه سانتیگراد (TA)
نوع نصب نصب سطحی
بسته بندی دستگاه تامین کننده 20-TSSOP
بسته / کیس 20-TSSOP (0.173 اینچ، عرض 4.40 میلی متر)
ویژگی های کلیدی
واحد پردازش مرکزی 8 بیتی S08 (CPU)
  • تا 20 مگاهرتز باس در 2.7 ولت تا 5.5 ولت در محدوده دمای عملیاتی
  • پشتیبانی از حداکثر 40 منبع وقفه/بازنشانی
  • پشتیبانی از وقفه های تودرتوی تا چهار سطح
حافظه روی تراشه
  • تا 16 کیلوبایت فلش خواندن/برنامه/پاک کردن در ولتاژ و دمای عملیاتی کامل
  • تا 256 بایت EEPROM با بخش پاک کردن 2 بایتی
  • برنامه ریزی و پاک کردن در حین اجرای فلش
  • تا 2048 بایت حافظه دسترسی تصادفی (RAM)
  • محافظت از دسترسی به فلش و RAM
مدیریت انرژی
  • یک حالت توقف کم مصرف و حالت انتظار با توان کاهش یافته
  • ثبت فعال سازی ساعت جانبی برای غیرفعال کردن ساعت ها برای ماژول های استفاده نشده
  • اجازه می دهد تا ساعت ها در حالت توقف 3 به لوازم جانبی خاص فعال بمانند
سیستم ساعت
  • اسیلاتور (XOSC) - اسیلاتور Pierce با حلقه کنترل شده که از 31.25 کیلوهرتز تا 39.0625 کیلوهرتز یا 4 مگاهرتز تا 20 مگاهرتز پشتیبانی می کند
  • منبع ساعت داخلی (ICS) با حلقه قفل فرکانس (FLL)
  • تریم دقیق که امکان انحراف 1٪ (0 درجه سانتیگراد تا 70 درجه سانتیگراد) و انحراف 2٪ (دمای عملیاتی کامل) را می دهد
قابلیت های ورودی/خروجی
  • تا 37 GPIO از جمله یک پین فقط خروجی
  • یک ماژول وقفه صفحه کلید 8 بیتی (KBI)
  • دو پین خروجی تخلیه باز واقعی
  • چهار پین سینک جریان فوق العاده بالا که از جریان منبع/سینک 20 میلی آمپر پشتیبانی می کنند
برنامه های کاربردی هدف
خودرو
  • پمپ های برقی
  • تهویه مطبوع (HVAC)
مصرف کننده
  • تهویه مطبوع (AC)
  • لوازم خانگی بزرگ
  • لوازم کوچک و متوسط
صنعتی
  • موتور القایی AC سه فاز
  • کنترل موتور DC بدون برس (BLDC)
  • قطع کننده مدار
  • کنترل حرکت و رباتیک
  • موتور سنکرون مغناطیس دائم (PMSM)
