TPS40170QRGYRQ1 چیپ مدار یکپارچه کنترل کننده PWM Buck اتومبیل با ولتاژ ورودی 4.5V تا 60V، جریان خروجی 20A و فرکانس سوئیچ 100kHz تا 600kHz

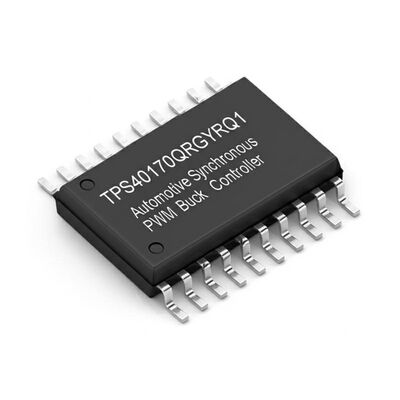

تصویر بزرگ : TPS40170QRGYRQ1 چیپ مدار یکپارچه کنترل کننده PWM Buck اتومبیل با ولتاژ ورودی 4.5V تا 60V، جریان خروجی 20A و فرکانس سوئیچ 100kHz تا 600kHz

جزئیات محصول:

محل منبع:	CN
نام تجاری:	Original Factory
گواهی:	Lead free / RoHS Compliant
شماره مدل:	TPS40170QRGYRQ1

پرداخت:

مقدار حداقل تعداد سفارش:	10
قیمت:	Contact for Sample
جزئیات بسته بندی:	VQFN-20
زمان تحویل:	5-8 روز کاری
شرایط پرداخت:	T/T، L/C، وسترن یونیون

مخاطب

TPS40170QRGYRQ1 چیپ مدار یکپارچه کنترل کننده PWM Buck اتومبیل با ولتاژ ورودی 4.5V تا 60V، جریان خروجی 20A و فرکانس سوئیچ 100kHz تا 600kHz

توضیحات

شماره قطعه:	TPS40170QRGYRQ1	فرکانس تعویض:	100 کیلوهرتز تا 1 مگاهرتز
چرخه وظیفه - حداکثر:	95 درصد	ولتاژ خروجی:	600 میلی ولت تا 57 ولت
جریان خروجی:	20 A	دمای عملیاتی:	-40 درجه سانتیگراد 125 درجه سانتیگراد (TJ)
برجسته کردن:	4.5V تا 60V ولتاژ ورودی چیپ مدار یکپارچه,20A کنترل کننده PWM Buck Output Current,کنترل کننده هم زمان خودرو با فرکانس سوئیچینگ 100kHz تا 600kHz , 20A Output Current PWM Buck Controller , 100kHz to 600kHz Switching Frequency Automotive Synchronous Controller

TPS40170QRGYRQ1 کنترل‌کننده باک PWM سنکرون خودرو

TPS40170QRGYRQ1 یک کنترل‌کننده باک PWM سنکرون با قابلیت‌های کامل است که برای کاربردهای مبدل DC-DC با چگالی توان بالا و قابلیت اطمینان بالا طراحی شده است. این کنترل‌کننده که با محدوده ولتاژ ورودی 4.5 ولت تا 60 ولت کار می‌کند، کنترل حالت ولتاژ را با جبران پیش‌خور ولتاژ ورودی برای پاسخ فوری به تغییرات ولتاژ ورودی پیاده‌سازی می‌کند. فرکانس سوئیچینگ از 100 کیلوهرتز تا 600 کیلوهرتز قابل برنامه‌ریزی است.

مشخصات کلیدی

پارامتر	مقدار
نوع خروجی	درایور ترانزیستور
عملکرد	کاهش‌دهنده
پیکربندی خروجی	مثبت
توپولوژی	باک
تعداد خروجی‌ها	1
فازهای خروجی	1
منبع تغذیه ولتاژ	4.5 ولت ~ 60 ولت
فرکانس سوئیچینگ	100 کیلوهرتز ~ 600 کیلوهرتز
چرخه وظیفه (حداکثر)	95%
یکسوکننده سنکرون	بله
همگام‌سازی ساعت	بله
ویژگی‌های کنترلی	محدودیت جریان، فعال‌سازی، کنترل فرکانس، Power Good، راه‌اندازی نرم، ردیابی
دمای عملیاتی	-40°C ~ 125°C (TJ)
نوع نصب	نصب سطحی
بسته / کیس	20-VFQFN پد در معرض
بسته دستگاه تامین‌کننده	20-VQFN (3.5x4.5)

ویژگی‌های پیشرفته

محدوده ولتاژ ورودی گسترده از 4.5 ولت تا 60 ولت
ولتاژ مرجع 600 میلی‌ولت با دقت 1%
UVLO و هیسترزیس قابل برنامه‌ریزی
کنترل حالت ولتاژ با پیش‌خور ولتاژ
فرکانس قابل برنامه‌ریزی بین 100 کیلوهرتز و 600 کیلوهرتز
همگام‌سازی فرکانس دوطرفه با گزینه اولیه و ثانویه
حسگر FET سمت پایین حفاظت از جریان بیش از حد و حسگر FET سمت بالا حفاظت از اتصال کوتاه با جبران حرارتی یکپارچه
راه‌اندازی نرم حلقه بسته قابل برنامه‌ریزی
از خروجی‌های از پیش بایاس شده پشتیبانی می‌کند
خاموشی حرارتی در 165°C با هیسترزیس
ردیابی ولتاژ و نظارت بر Power Good
ENABLE با خاموش شدن جریان کم 1-µA
خروجی LDO 8-V و 3.3-V
دیود بوت استرپ یکپارچه
بسته VQFN (RGY) جمع و جور 20 پین 4.5 میلی‌متر × 3.5 میلی‌متر

حفاظت و نظارت بر سیستم

TPS40170QRGYRQ1 شامل ویژگی‌های حفاظت از سیستم جامع از جمله UVLO قابل برنامه‌ریزی، حفاظت از جریان بیش از حد (OCP) قابل برنامه‌ریزی از طریق حسگر FET سمت پایین، حفاظت از اتصال کوتاه (SCP) قابل انتخاب از طریق حسگر FET سمت بالا و حفاظت از خاموشی حرارتی است.

کاربردهای هدف

سیستم‌های کمک راننده پیشرفته (ADAS)، سیستم‌های سرگرمی خودرو و نمایشگرهای خوشه خودرو.

اجزای مرتبط موجود در انبار

شماره قطعه	بسته
LM2901BYQ5T	16-VFQFN
LDL40PU50RY	6-WDFN
LM2902BYQ5T	16-VFQFN
LM2901YQ5T	16-VFQFN
VD6281TF46/1	6-WLCSP
STPAYTP11IJ45D54	LGA
STPAYTP16IF40D7S	LGA
STPAYTP18H110D54	LGA
STPAYTP18J110D54	LGA
VL53L8UXV0GC/1	LGA16
ASM330LHMTR	LGA-14L
STA8100GASTR	81-LFBGA
STSPIN32G0251Q	72-VFQFN
STG5592QTR	QFN16
STPAYTP11IH45D7G	LGA
STPAYTP11IH45D7S	LGA
STPAYTP16IH40D54	LGA
STSPIN32G0252QTR	72-VFQFN
VN9D7D20FTR	QFN
VL53L8UAV0GC/1	LGA
STSPIN32G0601Q	QFN-72
VN9Q25D70FTR	QFN
M24M02E-FDW6TP	8-TSSOP
STPAYTP16IF40D54	LGA
TN4035HA-8GY	TO-263-3
STPAYTP16IF40D7G	LGA
TSB952IDT	SO-8
LM2904AHYQ6T	8-WFDFN
TSC200IYST	8-MSOP
SC202IDT	8-SOIC
