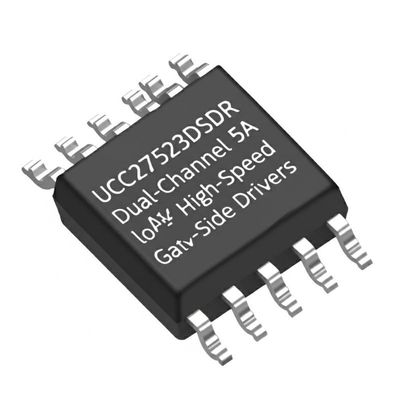

UCC27523DSDR چیپ مدار یکپارچه دو کانال 5A درایورهای دروازه با سرعت بالا با 4.5V تا 18V و زمان افزایش 7ns

دستگاه‌های UCC27523DSDR دستگاه‌های درایور گیت جانبی با سرعت بالا و دو کاناله هستند که قادر به راه‌اندازی موثر سوئیچ‌های قدرت MOSFET و IGBT هستند. با استفاده از طراحی‌ای که ذاتاً جریان عبوری را به حداقل می‌رساند، UCC27523DSDR می‌تواند پالس‌های جریان اوج بالا تا 5A منبع و 5A سینک را به بارهای خازنی همراه با قابلیت درایو ریل به ریل و تاخیر انتشار بسیار کوچک (معمولاً 13ns) ارائه دهد. علاوه بر این، درایورها دارای تاخیرهای انتشار داخلی منطبق بین دو کانال هستند. این تاخیرها برای برنامه‌هایی که نیاز به درایوهای دوگانه با زمان‌بندی بحرانی دارند، مانند یکسوکننده‌های همزمان، بسیار مناسب هستند. این امر همچنین امکان اتصال دو کانال به صورت موازی را برای افزایش موثر قابلیت درایو جریان یا راه‌اندازی دو سوئیچ به صورت موازی با یک سیگنال ورودی فراهم می‌کند. آستانه‌های پین ورودی بر اساس منطق ولتاژ پایین سازگار با TTL و CMOS است که ثابت و مستقل از ولتاژ منبع VDD است. هیسترزیس وسیع بین آستانه‌های بالا و پایین، ایمنی نویز عالی را ارائه می‌دهد.

منابع تغذیه حالت سوئیچینگ، مبدل‌های DC-DC، کنترل موتور، انرژی خورشیدی، درایو گیت برای دستگاه‌های قدرت شکاف باند پهن نوظهور مانند GaN.
