FDMF3172 Smart Power Stage Module with 55A Output Current 9ns Rise Time 6ns Fall Time Half Bridge Driver

FDMF3172 Smart Power Stage Module with 55A Output Current 9ns Rise Time 6ns Fall Time Half Bridge Driver
FDMF3172 Smart Power Stage Module with 55A Output Current 9ns Rise Time 6ns Fall Time Half Bridge Driver FDMF3172 Smart Power Stage Module with 55A Output Current 9ns Rise Time 6ns Fall Time Half Bridge Driver

تصویر بزرگ :  FDMF3172 Smart Power Stage Module with 55A Output Current 9ns Rise Time 6ns Fall Time Half Bridge Driver

جزئیات محصول:
محل منبع: CN
نام تجاری: Original Factory
گواهی: Lead free / RoHS Compliant
شماره مدل: FDMF3172
پرداخت:
مقدار حداقل تعداد سفارش: 10
قیمت: Contact for Sample
جزئیات بسته بندی: PQFN-39
زمان تحویل: 5-8 روز کاری
شرایط پرداخت: T/T، L/C، وسترن یونیون
مخاطب

FDMF3172 Smart Power Stage Module with 55A Output Current 9ns Rise Time 6ns Fall Time Half Bridge Driver

توضیحات
شماره قطعه: FDMF3172 جریان خروجی: 55 الف
زمان برخاستن: 9 ns زمان سقوط: 6 ns
ولتاژ خروجی: 12 ولت دمای عملیاتی: -40 درجه سانتیگراد 125 درجه سانتیگراد (TJ)
برجسته کردن:

55A Output Current Smart Power Stage Module,9ns Rise Time Half Bridge Driver,6ns Fall Time Integrated Circuit Chip

,

9ns Rise Time Half Bridge Driver

,

6ns Fall Time Integrated Circuit Chip

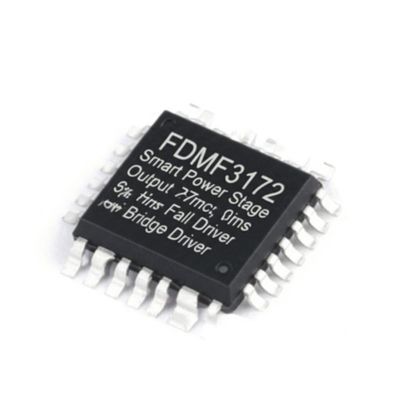

FDMF3172 Integrated Circuit Chip Smart Power Stage Modules PQFN39 Half Bridge Driver
Product Description
FDMF3172 is Smart Power Stage (SPS) solutions with fully optimized, ultra-compact, integrated MOSFETs with advanced driver IC current and temperature sensors, for high-current, high frequency, and synchronous buck DC-DC converters.
The integration of Power MOSFETs with a driver IC enables high accuracy module-level current and thermal monitoring. The FDMF3172 provides an output signal (IMON), which reports real-time module current. The IMON signal can replace inductor DCR current sense or resistor sense methods. It also features accurate thermal monitoring (TMON) that provides a 0.8V output at 25°C with an 8 mV/°C slope.
Specifications
Output Configuration Half Bridge (2)
Applications General Purpose
Interface Logic, PWM
Load Type Inductive, Capacitive
Technology Power MOSFET
Current - Output / Channel 55A
Current - Peak Output 70A
Voltage - Supply 4.5V ~ 5.5V
Voltage - Load 4.5V ~ 16V
Operating Temperature -40°C ~ 125°C (TJ)
Features Bootstrap Circuit
Fault Protection Current Limiting, Over Temperature
Mounting Type Surface Mount
Package / Case 39-PowerVFQFN
Supplier Device Package 39-PQFN (5x6)
Key Features
  • Up to 55 A Instantaneous Peak Current Handling Capability
  • High-Performance, Universal Footprint, Copper-Clip 5 mm x 6 mm PQFN Package
  • ON Semiconductor's PowerTrench® MOSFETs for Clean Voltage Waveforms and Reduced Ringing
  • 30 V / 25 V DC Breakdown Voltage MOSFETs for Higher Long-Term Reliability
  • Optimized FET Pair for Highest Efficiency at 10% ~ 15% Duty Cycle
  • Optimized for Switching Frequencies up to 1 MHz
  • Integrated Current Monitoring (IMON)
  • Integrated Temperature Monitor (TMON)
  • Catastrophic Fault Detection Features
  • Thermal Flag (OTP) for Over-Temperature Condition
  • Over-Current Protection FAULT (OCP)
  • High-Side Short Detect FAULT
  • Under-Voltage Lockout (UVLO) on VCC and PVCC
Applications
CPU and Memory Voltage Regulators Compliant with VR13 Purley Systems
High-Current Multiphase Voltage Regulators
Graphics Processing Unit (GPU) Cards
Server, Storage, Telecom
Other Electronic Components In Stock
Part Number Package
TEA2095TE/1Y 8-SOIC
MC33FS6600M0KS 56-VFQFN
MC33FS5502Y0KS 56-VFQFN
MC33FS5502Y3KS 56-VFQFN
TEA2095T/1J 8-SOIC
MFS8416AMBP3ES 48-VFQFN
MC33AR6000BGWS TO-220-5
MC34PF1510A0EP 40-VFQFN
MPF5024CMMA0ES 40-VFQFN
MPF5024CVNA0ES 40-VFQFN
MC17XSG500DEK 40-VFQFN
MPF5024CMBA0ES 40-VFQFN
MC17XS6400DEK 32-HSOP
MPF5023CMBA0ES 40-VFQFN
MPF5023CVNA0ES 40-VFQFN
MPF5023CMMA0ES 40-VFQFN
MC08XS6421DEK 32-HSOP
MC34PF8100FJEP HVQFN-56
MC34VR5100A2EP HVQFN-48
MC07XS6517DEK 54-HSOP
MC07XSG517DEK 54-HSOP
MC33PF3001A6ES HVQFN-48
MC34VR5100A0EP HVQFN-48
MC33PF8100F3ES HVQFN-56
PCA9421BSZ HVQFN-24
MFS2323BMBA5EP HVQFN-48
MFS2320BMBA0EP HVQFN-48
MFS2303BMBA3EP HVQFN-48
MFS2300BMBA0EP HVQFN-48
PCA9420FUKZ WLCSP-25
Frequently Asked Questions
Q. Are your products original?
A: Yes, all products are original, new original import is our purpose.
Q: Which Certificates do you have?
A: We are ISO 9001:2015 Certified Company and member of ERAI.
Q: Can you support small quantity order or sample? Is the sample free?
A: Yes, we support sample order and small order. Sample cost is different according to your order or project.
Q: How to ship my order? Is it safe?
A: We use express to ship, such as DHL, Fedex, UPS, TNT, EMS. We can also use your suggested forwarder. Products will be in good packing and ensure the safety and we are responsible to product damage to your order.
Q: What about the lead time?
A: We can ship stock parts within 5 working days. If without stock, we will confirm lead time for you based on your order quantity.
