NGTB40N120FL2WG IGBT Transistor 1200V 80A 535W with Trench Field Stop Technology for Solar Inverters and UPS

NGTB40N120FL2WG IGBT Transistor 1200V 80A 535W with Trench Field Stop Technology for Solar Inverters and UPS
NGTB40N120FL2WG IGBT Transistor 1200V 80A 535W with Trench Field Stop Technology for Solar Inverters and UPS

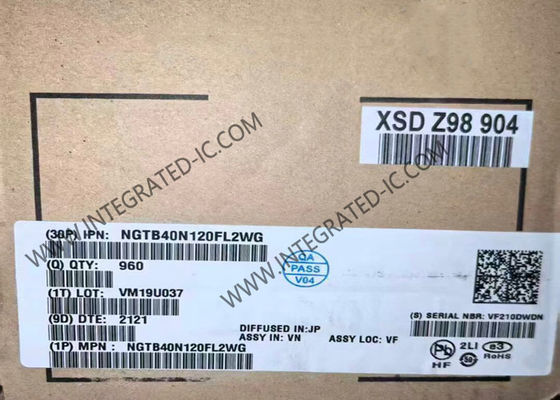

تصویر بزرگ :  NGTB40N120FL2WG IGBT Transistor 1200V 80A 535W with Trench Field Stop Technology for Solar Inverters and UPS

جزئیات محصول:
محل منبع: CN
نام تجاری: Original Factory
گواهی: Lead free / RoHS Compliant
شماره مدل: NGTB40N120FL2WG
پرداخت:
مقدار حداقل تعداد سفارش: 10
قیمت: Contact for Sample
جزئیات بسته بندی: TO-247
زمان تحویل: 3-5 روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 10000 قطعه در روز
مخاطب

NGTB40N120FL2WG IGBT Transistor 1200V 80A 535W with Trench Field Stop Technology for Solar Inverters and UPS

توضیحات
شماره قطعه: NGTB40N120FL2WG ولتاژ کلکتور-امتر VCEO Max:: 1.2 کیلو ولت
ولتاژ اشباع کلکتور-امیتر:: 2 ولت حداکثر ولتاژ امیتر گیت:: - 20 ولت، 20 ولت
جریان جمع کننده پیوسته در 25 درجه سانتیگراد:: 80 الف Pd - اتلاف نیرو:: 535 وات
برجسته کردن:

1200V IGBT Transistor,80A Integrated Circuit Chip,535W Insulated Gate Bipolar Transistor

,

80A Integrated Circuit Chip

,

535W Insulated Gate Bipolar Transistor

NGTB40N120FL2WG Integrated Circuit Chip 1200V 80A 535W IGBT Trench Field Stop Transistors
Product Description

The NGTB40N120FL2WG Insulated Gate Bipolar Transistor (IGBT) features a robust and cost-effective Field Stop II Trench construction, delivering superior performance in demanding switching applications. This device combines low on-state voltage with minimal switching loss, making it ideal for UPS and solar applications. Includes a soft and fast co-packaged free-wheeling diode with low forward voltage.

Specifications
IGBT Type Trench Field Stop
Voltage - Collector Emitter Breakdown (Max) 1200 V
Current - Collector (Ic) (Max) 80 A
Current - Collector Pulsed (Icm) 200 A
Vce(on) (Max) @ Vge, Ic 2.4V @ 15V, 40A
Power - Max 535 W
Switching Energy 3.4mJ (on), 1.1mJ (off)
Input Type Standard
Gate Charge 313 nC
Td (on/off) @ 25°C 116ns/286ns
Test Condition 600V, 40A, 10Ohm, 15V
Reverse Recovery Time (trr) 240 ns
Operating Temperature -55°C ~ 175°C (TJ)
Key Features
  • Extremely Efficient Trench with Field Stop Technology
  • TJmax = 175°C
  • Soft Fast Reverse Recovery Diode
  • Optimized for High Speed Switching
  • 10 s Short Circuit Capability
  • Pb-Free Device
Applications
  • Solar Inverter
  • Uninterruptible Power Supplies (UPS)
  • Welding Equipment
Other Electronic Components In Stock
Part Number Package
R7S921057VCBG LFBGA-272
R7S921058VCBG LFBGA-324
ISL85410FRZ DFN-12
AT25SF641B-SHB-T 8-SOIC
AT25SF641B-MHB-T 8-UDFN
AT25SF641B-SPB-T 8-SOIC
DA7218-00U32 32-WLCSP
R9A06G1502GNE QFN-48
R9A06G1502GNH QFN-32
R9A06G1502GNK QFN-24
ZMOD4410AI3R LGA-12
ZMOD4410AI2R LGA-12
ZMOD4410AI4R LGA-12
R8A774C0HA01BG FBGA-552
R7FA0E1053CNH 32-WFQFN
R7FA0E1053CNK 24-WFQFN
R7FA0E1053CNL 16-WFQFN
R7FA0E1053CSC 20-LSSOP
NP30N06QDK-E1-AY HSON-8
RAA489000ARGNP QFN-40
RAA489000A3GNP QFN-40
R9A08G045S33GBG PBGA-359
R9A08G045S31GBG PBGA-361
R9A08G045S11GBG PBGA-361
5L35023B-000NLGI8 VFQFPN-24
XC7A200T-1FF1156I FCBGA-1156
XC7A15T-3FTG256E FBGA-256
XC7A15T-2CSG325I CSBGA-325
XC7A15T-1CPG236C CSBGA-236
XC7A15T-2FGG484C FCBGA-484
Frequently Asked Questions
Q: Are your products original?
A: Yes, all products are original, new original import is our purpose.
Q: Which Certificates do you have?
A: We are ISO 9001:2015 Certified Company and member of ERAI.
Q: Can you support small quantity order or sample? Is the sample free?
A: Yes, we support sample orders and small orders. Sample cost varies according to your order or project.
Q: How to ship my order? Is it safe?
A: We use express services such as DHL, FedEx, UPS, TNT, EMS. We can also use your suggested forwarder. Products are securely packaged, and we guarantee product safety.
Q: What about the lead time?
A: Stock parts ship within 5 working days. For non-stock items, we'll confirm lead time based on your order quantity.
