IKW50N120CS7 1200V 82A TRENCHSTOP™ تراشه مدار مجتمع ترانزیستور IGBT با VCEsat کم

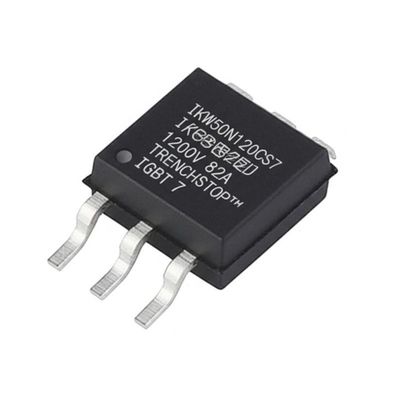

تصویر بزرگ : IKW50N120CS7 1200V 82A TRENCHSTOP™ تراشه مدار مجتمع ترانزیستور IGBT با VCEsat کم

جزئیات محصول:

محل منبع:	CN
نام تجاری:	Original Factory
گواهی:	Lead free / RoHS Compliant
شماره مدل:	IKW50N120CS7

پرداخت:

مقدار حداقل تعداد سفارش:	10
قیمت:	Contact for Sample
جزئیات بسته بندی:	PG-TO247-3
زمان تحویل:	5-8 روز کاری
شرایط پرداخت:	T/T، L/C، وسترن یونیون

مخاطب

IKW50N120CS7 1200V 82A TRENCHSTOP™ تراشه مدار مجتمع ترانزیستور IGBT با VCEsat کم

توضیحات

شماره قطعه:	IKW50N120CS7	جمع کننده- ولتاژ emitter vceo max:	1.2 کیلو ولت
ولتاژ اشباع جمع کننده:	1.65 V	جریان جمع کننده مداوم در 25:	82 الف
PD - اتلاف برق:	428 وات	دمای عملیاتی:	-40 درجه سانتیگراد 175 درجه سانتیگراد (TJ)
برجسته کردن:	ترانزیستور IGBT 1200V,تراشه مدار مجتمع 82A,IGBT TRENCHSTOP™ , 82A Integrated Circuit Chip , TRENCHSTOP™ IGBT

تراشه مدار مجتمع IKW50N120CS7 1200V 82A TRENCHSTOP™ IGBT 7 ترانزیستور

توضیحات محصول

IKW50N120CS7 یک ترانزیستور IGBT 7 ترانزیستوری 1200 ولت، مقاوم در برابر اتصال کوتاه TRENCHSTOP™ با دیود ضد موازی در بسته TO-247 است. این قطعه VCEsat پایینی را ارائه می دهد تا تلفات هدایت بسیار کمی را در برنامه های هدف به دست آورد. دیود کنترل شده توسط امیتر بسیار نرم و سریع که با هم بسته بندی شده است به حداقل رساندن تلفات سوئیچینگ کمک می کند و به طور کلی به تلفات کل کم کمک می کند.

مشخصات فنی

سری	TRENCHSTOP™
نوع IGBT	توقف میدان ترانشه
ولتاژ - شکست کلکتور امیتر (حداکثر)	1200 ولت
جریان - کلکتور (Ic) (حداکثر)	82 آمپر
جریان - کلکتور پالس (Icm)	150 آمپر
Vce(on) (Max) @ Vge, Ic	2V @ 15V, 50A
توان - حداکثر	428 وات
انرژی سوئیچینگ	2.8mJ (روشن), 2.2mJ (خاموش)
نوع ورودی	استاندارد
شارژ گیت	290 نانو فاراد
Td (روشن/خاموش) @ 25°C	29ns/170ns
شرایط تست	600 ولت، 50 آمپر، 2.3 اهم، 15 ولت
زمان بازیابی معکوس (trr)	165 نانوثانیه
دمای عملیاتی	-40°C ~ 175°C (TJ)
نوع نصب	از طریق سوراخ
بسته / کیس	TO-247-3
بسته دستگاه تامین کننده	PG-TO247-3

ویژگی های کلیدی

VCE=1200 ولت
IC=50 آمپر
IGBT با دیود جریان کامل، نرم و کم Qrr بسته بندی شده است
ولتاژ اشباع کم VCE(sat) = 2.0 ولت در Tvj=175 °C
بهینه شده برای توپولوژی های سوئیچینگ سخت (اینورتر 2-L، نوع T NPC 3-L)
مقاومت در برابر اتصال کوتاه 8 µsec
محدوده وسیعی از قابلیت کنترل dv/dt

برنامه های کاربردی

شارژ بی سیم داخل کابین
درایو و کنترل سروو موتور
راه حل های اینورتر رشته ای 1 فاز
کنترل موتور
منابع تغذیه بدون وقفه (UPS)

سایر قطعات الکترونیکی موجود در انبار

شماره قطعه	بسته
CY8C4148AZSS565	TQFP-64
CYW88570CWBGT	QFP
CYW89570DCWBGT	QFP
IAUCN04S7L019	TDSON-8
IAUCN04S7N020	TDSON-8
IPD50N10S3L16	TO-252
IRLB3036PBF	TO-220-3
IPB70N10S312	TO-263
IRF7465TRPBF	SOIC-8
CY7C6521024LQXS	QFN
CY7C6522324LQXST	QFN
CY8C4147AZES548	100-TQFP
CY8C4147AZES558	100-TQFP
CY8C4147AZES568	100-TQFP
CY8C4147AZES575	TQFP-64
CY8C4147AZSS558	100-TQFP
CY8C4147AZSS575	TQFP-64
CY91F487TPMC-G-UJE1	100-LQFP
CY8C4149LDSS583	48-QFN
IAUCN10S5L094D	TDSON-8
BTS500071LUA	PG-HSOF-8
FF900R12IP4B60	MODULE
FF1000R17IE4B60	MODULE
IR3899AMTRPBF	PQFN-15
FF900R12IP4PB60	MODULE
IPP034N08N5	TO-220-3
IRFB4229PBF	TO-220-3
IRFB5615PBF	TO-220-3
CY8C4148LDAS563	48-QFN
CY8C4148LDS-S553	48-QFN
