تراشه مدار مجتمع NX20P3483UK، تراشه تحویل توان USB با USB-C 3.0، جریان عملیاتی 3.4 آمپر و ولتاژ عملیاتی 2.7 ولت تا 5.5 ولت

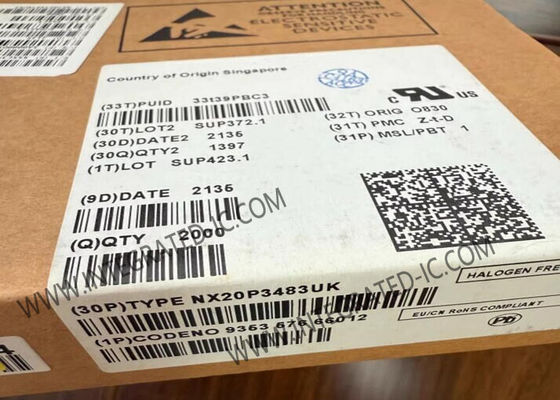

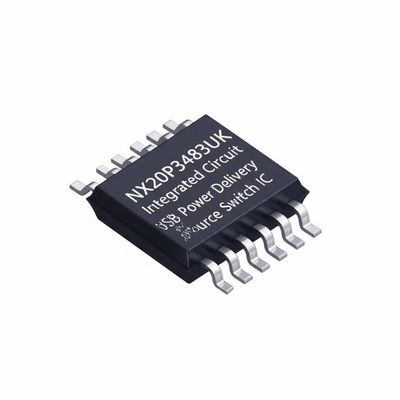

تصویر بزرگ : تراشه مدار مجتمع NX20P3483UK، تراشه تحویل توان USB با USB-C 3.0، جریان عملیاتی 3.4 آمپر و ولتاژ عملیاتی 2.7 ولت تا 5.5 ولت

جزئیات محصول:

محل منبع:	CN
نام تجاری:	Original Factory
گواهی:	Lead free / RoHS Compliant
شماره مدل:	NX20P3483UK

پرداخت:

مقدار حداقل تعداد سفارش:	10
قیمت:	Contact for Sample
جزئیات بسته بندی:	WLCSP-42
زمان تحویل:	5-8 روز کاری
شرایط پرداخت:	T/T ، L/C ، Western Union

مخاطب

تراشه مدار مجتمع NX20P3483UK، تراشه تحویل توان USB با USB-C 3.0، جریان عملیاتی 3.4 آمپر و ولتاژ عملیاتی 2.7 ولت تا 5.5 ولت

توضیحات

شماره قطعه:	NX20P3483UK	استاندارد:	USB-C 3.0
نوع:	تحویل برق	جریان عملیاتی:	3.4 A
ولتاژ منبع تغذیه عملیاتی:	2.7 ولت تا 5.5 ولت	دمای عملیاتی:	-40 درجه سانتیگراد 85 درجه سانتیگراد (TA)
برجسته کردن:	تراشه مدار مجتمع USB-C 3.0,تراشهٔ USB Power Delivery با جریان عملیاتی 3.4 آمپر,ولتاژ عملیاتی 2.7 ولت تا 5.5 ولت NX20P3483UK , 3.4A Operating Current USB Power Delivery IC , 2.7V to 5.5V Operating Voltage NX20P3483UK

NX20P3483UK تراشه مدار مجتمع سوئیچ منبع و سینک تحویل توان USB IC WLCSP42

توضیحات محصول

NX20P3483UK یک مدار مجتمع چند منظوره است که چندین سوئیچ قدرت و یک LDO را برای کاربردهای تحویل توان USB ترکیب می کند. این IC دارای یک سوئیچ قدرت ولتاژ بالا دو جهته است که از عملیات سینک 20 ولت و منبع 6 ولت پشتیبانی می کند، یک سوئیچ قدرت 5 ولت برای منبع و یک LDO 100 میلی آمپر برای پشتیبانی از عملکرد باتری مرده.

سوئیچ قدرت ولتاژ بالا 29 ولت DC تحمل می کند، قادر به سینک تا 5 آمپر در حداکثر 20 ولت و منبع تا 3.4 آمپر در حداکثر 6 ولت است. هنگامی که به عنوان یک سوئیچ سینک ولتاژ بالا پیکربندی می شود، شامل حفاظت از ولتاژ بیش از حد و حفاظت از جریان معکوس است. به عنوان یک سوئیچ منبع ولتاژ بالا، یک مدار محدود کننده جریان بیش از حد قابل تنظیم را ادغام می کند.

مشخصات فنی

نوع سوئیچ	سوئیچ USB
تعداد خروجی ها	1
نسبت - ورودی:خروجی	1:1
رابط	I2C
ولتاژ - بار	2.8 ولت ~ 20 ولت
جریان - خروجی (حداکثر)	5A
Rds On (Typ)	28mOhm
ویژگی ها	نرخ چرخش کنترل شده
حفاظت از خطا	محدود کننده جریان (قابل تنظیم)، دمای بیش از حد، جریان معکوس، UVLO
دمای عملیاتی	-40°C ~ 85°C (TA)
نوع نصب	نصب سطحی
بسته بندی دستگاه تامین کننده	42-WLCSP (2.91x2.51)
بسته / کیس	42-UFBGA, WLCSP

ویژگی های کلیدی

محدوده ولتاژ تغذیه گسترده برای VBUS از 2.8 ولت تا 20 ولت
منبع تغذیه سیستم V5V از 4.0 ولت تا 5.5 ولت
منبع تغذیه تراشه VDD از 2.7 ولت تا 5.5 ولت
سوئیچ دو جهته VBUS به VCHG
سوئیچ V5V به VBUS
LDO ولتاژ بالا یکپارچه با حفاظت از ولتاژ معکوس
از چهار آدرس هدف I²C مختلف توسط پین ADDR پشتیبانی می کند
حفاظت ESD
تاییدیه های ایمنی UL و CB
محافظت های OVP، OCP، SCP و RCP برای سوئیچ ها
حفاظت از Surge IEC61000-4-5 تا 95 ولت

کاربردها

لوازم الکترونیکی مصرفی
لپ تاپ، اولترابوک و کامپیوترهای رومیزی
تبلت ها و گوشی های هوشمند
برنامه های USB PD DFP، UFP و DRP
