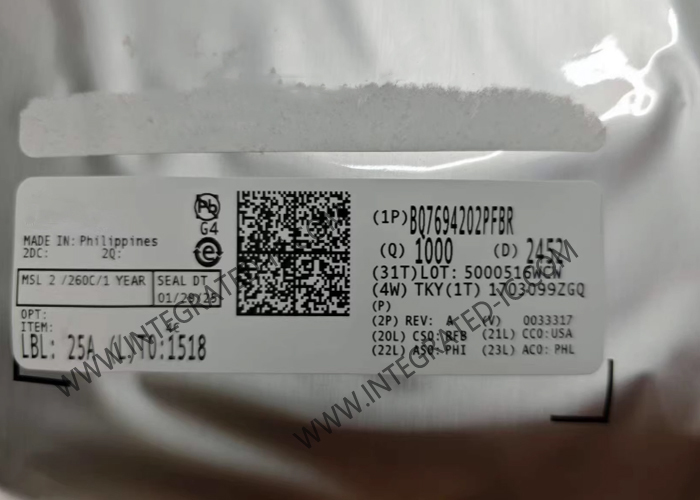

تراشه مدار مجتمع BQ7694202PFBR مانیتور و محافظ باتری چند سلولی TQFP48

BQ7694202PFBR تراشه مدار مجتمع، مانیتور و محافظ باتری چند سلولی TQFP48​

توضیحات محصول

BQ7694202PFBR یک مانیتور و محافظ باتری با دقت بالا و یکپارچه برای بسته‌های باتری 3 تا 10 سری Li-ion، Li-polymer و LiFePO4 است.
BQ7694202PFBR شامل یک سیستم نظارت با دقت بالا، یک زیرسیستم حفاظت بسیار قابل تنظیم و پشتیبانی از تعادل سلولی خودکار یا کنترل شده توسط میزبان است. ادغام شامل درایورهای NFET پمپ شارژ سمت بالا، LDOهای دوگانه قابل برنامه ریزی برای استفاده از سیستم خارجی و یک محیط ارتباطی میزبان است که از استانداردهای 400-kHz I2C، SPI و HDQ تک سیم پشتیبانی می کند.

مشخصات

ویژگی ها

قابلیت نظارت بر باتری برای سلول های 3 تا 10 سری
پمپ شارژ یکپارچه برای محافظت از NFET سمت بالا با بازیابی خودکار اختیاری
مجموعه حفاظت گسترده شامل ولتاژ، دما، جریان و تشخیص داخلی
دو ADC مستقل
– پشتیبانی از نمونه برداری همزمان جریان و ولتاژ
– شمارنده کولن با دقت بالا با خطای آفست ورودی < 1 µV (معمولی)
– اندازه گیری ولتاژ سلول با دقت بالا < 10 mV (معمولی)
کاربردهای جریان گسترده (±200-mV محدوده اندازه گیری در سراسر مقاومت حسگر)
محافظت درایو فیوز شیمیایی ثانویه یکپارچه
تعادل سلولی خودکار یا کنترل شده توسط میزبان
حالت های توان متعدد (شرایط عملیاتی معمولی بسته باتری)
– حالت NORMAL: 286 µA
– گزینه های متعدد حالت SLEEP: 24 µA تا 41 µA
– گزینه های متعدد حالت DEEPSLEEP: 9 µA تا 10 µA
– حالت SHUTDOWN: 1 µA
تحمل ولتاژ بالا 85 ولت در اتصال سلول و پین های اضافی انتخاب شده
تحمل توالی اتصال سلول تصادفی در خط تولید
پشتیبانی از حسگر دما با استفاده از سنسور داخلی و حداکثر نه ترمیستور خارجی
حافظه یکبار برنامه ریزی شده (OTP) یکپارچه که توسط مشتریان در خط تولید قابل برنامه ریزی است
گزینه های ارتباطی شامل رابط 400-kHz I2C، SPI و HDQ تک سیم
LDOهای دوگانه قابل برنامه ریزی برای استفاده از سیستم خارجی
بسته 48 پین TQFP (PFB)

برنامه های کاربردی

ابزارهای برقی بی سیم و ابزارهای باغبانی
جاروبرقی
دوچرخه برقی، اسکوتر برقی و LEV
بسته باتری صنعتی دیگر (3-series–10-series)
