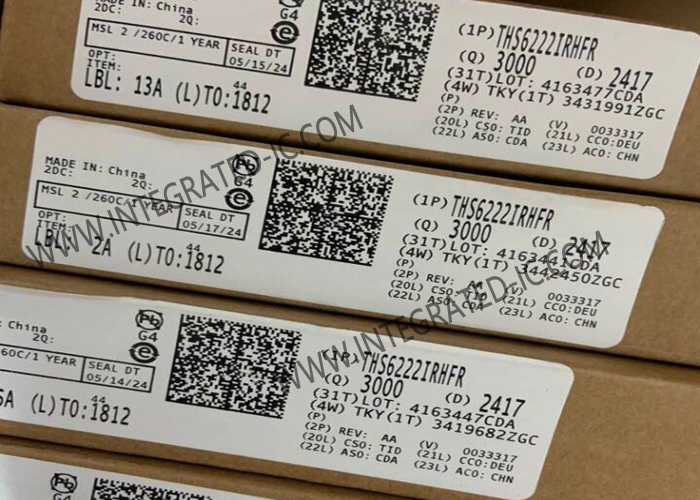

THS6222IRHFR چیپ مدار یکپارچه ی متغیر خط راننده ی تقویت کننده VQFN24

تراشه مدار مجتمع THS6222IRHFR تقویت کننده درایور خط تفاضلی VQFN24

توضیحات محصول

THS6222IRHFR یک تقویت کننده درایور خط تفاضلی با معماری فیدبک جریان است که با استفاده از فرآیند سیلیکون-ژرمانیم (SiGe) با سرعت بالا تولید می شود. THS6222IRHFR برای استفاده در کاربردهای پهن باند، پرسرعت، ارتباطات خط برق (HPLC، IEEE 1901.1) درایور خط که نیاز به خطی بودن بالا هنگام رانندگی بارهای خط سنگین دارند، هدف قرار گرفته است. THS6222IRHFR از استانداردهای PLC از جمله G3، PRIME، ISO 15118 (HPGP)، G.hn و PRIME BPL پشتیبانی می کند. طرح مدولاسیون رایج: OOK، FSK، OFDM.

مشخصات

ویژگی ها

محدوده تغذیه (VS): 8 ولت تا 32 ولت
بافر حالت مشترک میان تغذیه یکپارچه
پهنای باند سیگنال بزرگ: 195 مگاهرتز (VO = 16VPP)
نرخ چرخش (مرحله 16 ولت): 5500 ولت/میکروثانیه
اعوجاج کم (VS = 12 ولت، بار 50 اهم):
– HD2: –80dBc (1 مگاهرتز)
– HD3: –90dBc (1 مگاهرتز)
جریان خروجی: 338 میلی آمپر (VS = 12 ولت، بار 25 اهم)
نوسان خروجی گسترده (VS = 12 ولت):
– 19.4VPP (بار 100 اهم)
– 18.6VPP (بار 50 اهم)
حالت های توان قابل تنظیم:
– حالت بایاس کامل: 19.5 میلی آمپر
– حالت بایاس میانی: 15 میلی آمپر
– حالت بایاس کم: 10.4 میلی آمپر
– حالت خاموش شدن کم مصرف
– پین IADJ برای بایاس متغیر
محافظت از دمای بیش از حد یکپارچه

برنامه های کاربردی

درایورهای خط SGCC HPLC، IEEE 1901.1
استانداردهای PLC: G.hn، PRIME BPL، G3، PRIME
HomePlug GreenPHY (HPGP)، ISO 15118
کنتورهای هوشمند
متمرکز کننده های داده
دروازه های ارتباطات خط برق
شبکه خانگی PLC
درایورهای خط DSL تفاضلی
