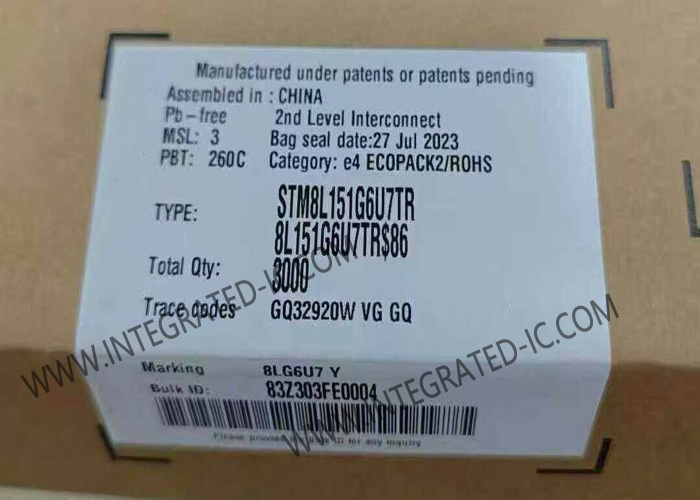

STM8L151G6U7TR میکروکنترلر MCU 8-Bit 16MHz STM8L EnergyLite میکروکنترلر IC 28-UFQFPN

دستگاه های STM8L151G6U7TR با تراکم متوسط اعضای خانواده 8 بیتی STM8L با قدرت بسیار کم هستند. دستگاه STM8L151G6U7TR با تراکم متوسط از 1.8 ولت تا 3.6 ولت (تا 1.65 ولت در حالت خاموش) و در محدوده دمای -40 تا +85 °C و -40 تا +125 °C در دسترس است..

The medium-density STM8L151G6U7TR ultra-low-power family features the enhanced STM8 CPU core providing increased processing power (up to 16 MIPS at 16 MHz) while maintaining the advantages of a CISC architecture with improved code density، یک فضای آدرس 24 بیتی خطی و یک معماری بهینه برای عملیات کم مصرف.

• شرایط عملیاتی:محدوده برق کار 1.8 ولت تا 3.6 ولت (تا 1.65 ولت در حالت خاموش) ، محدوده دمایی: -40 °C تا 85 °C، 105 و 125 °C
• ویژگی های کم مصرف:5 حالت کم مصرف: انتظار، اجرا با کم مصرف (5.1 μA) ، انتظار با کم مصرف (3 μA) ، توقف فعال با RTC کامل (1.3 μA) ، توقف (350 nA)
• مصرف: 195 μA/MHz + 440 μA
• نشت بسیار کم در هر I/0: 50 nA
• بیداری سریع از Halt: 4.7 μs
• هسته پیشرفته STM8:معماری هاروارد و خط لوله سه مرحله ای، حداکثر فرکانس 16 مگاهرتز، 16 اوج CISC MIPS، تا 40 منبع قطع خارجی
• تنظیم مجدد و مدیریت عرضه:قدرت پایین، تنظیم مجدد BOR فوق العاده امن با 5 آستانه قابل انتخاب، POR/PDR با قدرت بسیار پایین، آشکارساز ولتاژ قابل برنامه ریزی (PVD)
• مدیریت ساعت:نوسانگر کریستالی 1 تا 16 مگاهرتز، نوسانگر کریستالی 32 kHz، RC داخلی 16 مگاهرتز، RC داخلی 38 kHz مصرف کم، سیستم امنیتی ساعت
• RTC کم مصرف: تقویم BCD با وقفه هشدار، بیدار شدن خودکار از توقف با وقفه دوره ای
• صفحه LCD: تا 4x28 بخش با تبدیل step-up
• خاطرات:تا 32 کیوبایت حافظه برنامه فلش و 1 کیوبایت داده EEPROM با ECC، RWW، حالت های انعطاف پذیر حفاظت از خواندن و نوشتن، تا 2 کیوبایت RAM
• DMA:4 کانال؛ دستگاه های محیطی پشتیبانی شده: ADC، DAC، SPI، I2C، USART، تایمر، 1 کانال برای حافظه به حافظه
• DAC 12 بیتی با بافر خروجی
• ADC 12 بیتی تا 1 Msps/25 کانال، سنسور T و ولتاژ مرجع داخلی
• 2 دستگاه مقایسه قدرت بسیار کم: 1 دستگاه با آستانه ثابت و 1 دستگاه بین ریل و ریل، قابلیت Wakeup
• تایمر:دو تایمر 16 بیتی با 2 کانال (به عنوان IC، OC، PWM استفاده می شود) ، رمزگذاری مربع، یک تایمر کنترل پیشرفته 16 بیتی با 3 کانال، پشتیبانی از کنترل موتور، یک تایمر 8 بیتی با prescaler 7 بیتی،دو تا سگ نگهبان: 1 پنجره، 1 مستقل، بیپر تایمر با فرکانس های 1, 2 یا 4 kHz
• رابط های ارتباطی:رابط سریال هم زمان (SPI) ، SMBus و PMBus 400 kHz Fast I2C، USART (بصرفه ISO 7816 و IrDA)
• تا 41 I/O، همه قابل نقشه برداری بر روی بردار های قطع
• تا 16 کانال حسگر ظرفیت دار که از حسگرهای کلید لمس، نزدیکی، لمس خطی و لمس چرخش پشتیبانی می کنند
