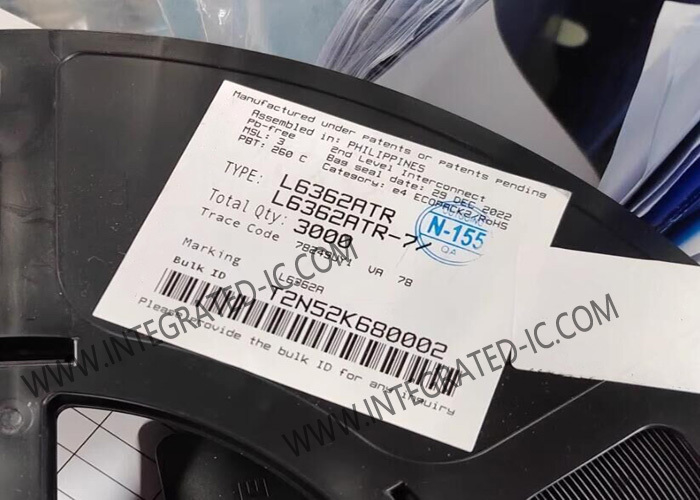

تراشه مدار مجتمع L6362ATR دستگاه فرستنده-گیرنده ارتباطی IO-Link IC VFDFPN12

L6362ATR یک دستگاه گیرنده حالت IO-Link و SIO است که با PHY2 (اتصال سه سیم) سازگار است و از حالت های COM1 (4.8 kbaud) ، COM2 (38.4 kbaud) و COM3 (230.4 kbaud) پشتیبانی می کند.مرحله خروجی می تواند به عنوان سمت بالا تنظیم شود، طرف پایین یا فشار کشیدن و می تواند بار مقاومت، ظرفیت و تحرک را هدایت کند.

L6362ATR می تواند به یک تراشه سنسور با محیط صنعتی 24 ولت متصل شود. محیط صنعتی می تواند یک PLC، یک استاد IO-Link، یک رله یا یک شیر باشد.L6362ATR در برابر قطب معکوس محافظت شده استعلاوه بر این، IC در برابر مدار کوتاه خروجی، ولتاژ بیش از حد و ولتاژ تکان دهنده مقاومت می کند (± 1 kV دامنه پالس، طول پالس 1.2/50 μs،500 Ω مقاومت منبع).

• ولتاژ تغذیه از 7V تا 36V
• I/O های سازگار با 5 و 3.3 ولت
• 5 ولت یا 3.3 ولت، 10 mA تنظیم کننده خطی قابل انتخاب
• 0.3 یک آستانه مداخله در جریان خروجی
• کاملاً محافظت شده:
  • قطب معکوس
  • فشار بیش از حد با عملکرد قطع
  • گرما بیش از حد
  • ولتاژ پایین و ولتاژ بالا
  • سیم باز GND و VCC
• -40 تا +125 درجه سانتیگراد دمای محیط کار
• مراحل خروجی قابل انتخاب: سمت بالا، سمت پایین، فشار کشیدن
• مناسب برای رانندگی بار L، C و R
• قابلیت حرکت بار خروجی 30 μF
• قابلیت سوئیچ کردن ایندوکتورها تا 500 mJ
• تشخیص بیدار شدن پشتیبانی می شود
• عدم آهنگر شدن سریع بار های تحرک
• حالت COM1، COM2 و COM3 پشتیبانی می شود
• بسته کوچک VFDFPN 12L (3x3x0.90 میلی متر)

• سنسورهای صنعتی
• اتوماسیون کارخانه
• کنترل فرآیند
