تراشه مدار مجتمع LTC1871IMS-7 کنترل‌کننده افزایشی، فلای‌بک و SEPIC با حالت جریان و ولتاژ ورودی بالا

تراشه مدار مجتمع LTC1871IMS-7 کنترل‌کننده افزایشی، فلای‌بک و SEPIC با حالت جریان و ولتاژ ورودی بالا
تراشه مدار مجتمع LTC1871IMS-7 کنترل‌کننده افزایشی، فلای‌بک و SEPIC با حالت جریان و ولتاژ ورودی بالا

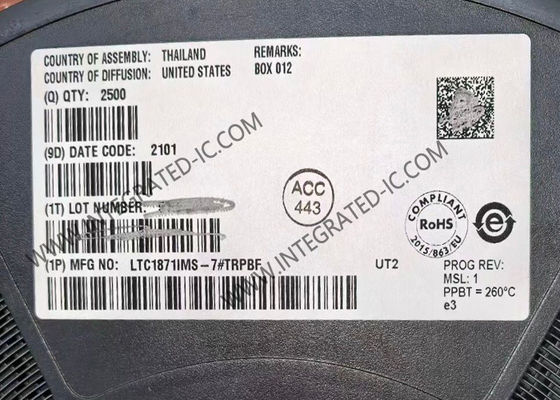

تصویر بزرگ :  تراشه مدار مجتمع LTC1871IMS-7 کنترل‌کننده افزایشی، فلای‌بک و SEPIC با حالت جریان و ولتاژ ورودی بالا

جزئیات محصول:
محل منبع: CN
نام تجاری: Original Factory
گواهی: Lead free / RoHS Compliant
شماره مدل: LTC1871IMS-7
پرداخت:
مقدار حداقل تعداد سفارش: 10
قیمت: Contact for Sample
جزئیات بسته بندی: MSOP-10
زمان تحویل: ۳ تا ۵ روز کاری
شرایط پرداخت: T/T
قابلیت ارائه: 10000 قطعه در روز

تراشه مدار مجتمع LTC1871IMS-7 کنترل‌کننده افزایشی، فلای‌بک و SEPIC با حالت جریان و ولتاژ ورودی بالا

توضیحات
Part Number: LTC1871IMS-7 Number of Outputs:: 1 Output
Switching Frequency:: 50 kHz to 1 MHz Duty Cycle - Max:: 97 %
Output Voltage:: 5.2 V Output Current:: 20 A
برجسته کردن:

LTC1871IMS-7,تراشه مدار مجتمع LTC1871IMS-7,کنترل‌کننده افزایشی

,

فلای‌بک و SEPIC

,

Boost Flyback And SEPIC Controller

تراشه مدار مجتمع LTC1871IMS-7 کنترل‌کننده افزایشی، فلای‌بک و SEPIC با حالت جریان و ولتاژ ورودی بالا



توضیحات محصول LTC1871IMS-7
LTC1871IMS-7 یک کنترل‌کننده حالت جریان، افزایشی، فلای‌بک و SEPIC است که برای راه‌اندازی MOSFETهای 6 ولتی در کاربردهای ولتاژ بالا بهینه شده است. LTC1871IMS-7 به همان اندازه در کاربردهای کم‌توان یا پرتوان خوب عمل می‌کند و برای ارائه یک راه‌حل کامل منبع تغذیه به اجزای کمی نیاز دارد. فرکانس سوئیچینگ را می‌توان با یک مقاومت خارجی در محدوده 50 کیلوهرتز تا 1 مگاهرتز تنظیم کرد و می‌توان آن را با یک ساعت خارجی با استفاده از پین MODE/SYNC همگام‌سازی کرد. عملکرد حالت Burst در بارهای سبک، حداقل ولتاژ تغذیه عملیاتی 6 ولت و جریان سکون خاموش کم 10 میکروآمپر، LTC1871IMS-7 را برای سیستم‌های باتری‌دار مناسب می‌کند. برای کاربردهایی که به عملکرد فرکانس ثابت نیاز دارند، عملکرد حالت Burst را می‌توان با استفاده از پین MODE/SYNC غیرفعال کرد. LTC1871IMS-7 در بسته 10 پین MSOP موجود است.



مشخصات LTC1871IMS-7

افزایشی، فلای‌بک، SEPIC

1 خروجی

50 کیلوهرتز تا 1 مگاهرتز

97 %

5.2 ولت

20 آمپر

- 40 درجه سانتیگراد

+ 125 درجه سانتیگراد

زمان سقوط:

8 نانوثانیه

ایزولاسیون:

غیر ایزوله

جریان تغذیه عملیاتی:

550 میکروآمپر

ولتاژ تغذیه عملیاتی:

2.5 ولت تا 36 ولت

زمان صعود:

17 نانوثانیه

وزن واحد:

25 میلی‌گرم



ویژگی‌های LTC1871IMS-7
بهینه شده برای کاربردهای ولتاژ ورودی بالا
محدوده ولتاژ تغذیه تراشه گسترده: 6 ولت تا 36 ولت
رگولاتور ولتاژ افت ولتاژ داخلی 7 ولت بهینه شده برای MOSFETهای 6 ولتی
کنترل حالت جریان، پاسخ گذرا عالی را فراهم می‌کند
حداکثر چرخه کاری بالا (92% معمولی)
±2% آستانه پین RUN با هیسترزیس 100 میلی‌ولت
±1% مرجع ولتاژ داخلی
خاموشی کم‌مصرف: IQ = 10 میکروآمپر
فرکانس عملیاتی قابل برنامه‌ریزی (50 کیلوهرتز تا 1 مگاهرتز) با یک مقاومت خارجی
قابل همگام‌سازی با یک ساعت خارجی تا 1.3 × fOSC
عملکرد Pulse Skip یا Burst Mode® کنترل‌شده توسط کاربر
حفاظت از ولتاژ بیش از حد خروجی
می‌تواند در حالت No RSENSE™ برای VDS استفاده شود< 36 ولت
بسته MSOP 10 پین کوچک



کاربردهای LTC1871IMS-7
منابع تغذیه مخابرات
سیستم‌های خودرو 42 ولتی
کنترل‌های صنعتی 24 ولتی
منابع تغذیه تلفن IP



سایر انواع محصولات منبع تغذیه
