UCC27710DR 620V High-Side Half-Bridge Driver با 1A Sink Current در بسته SOIC-8

UCC27710DR 620V High-Side Half-Bridge Driver با 1A Sink Current در بسته SOIC-8
UCC27710DR 620V High-Side Half-Bridge Driver با 1A Sink Current در بسته SOIC-8 UCC27710DR 620V High-Side Half-Bridge Driver با 1A Sink Current در بسته SOIC-8

تصویر بزرگ :  UCC27710DR 620V High-Side Half-Bridge Driver با 1A Sink Current در بسته SOIC-8

جزئیات محصول:
محل منبع: CN
نام تجاری: Original Factory
گواهی: Lead free / RoHS Compliant
شماره مدل: UCC27710DR
پرداخت:
مقدار حداقل تعداد سفارش: 10
قیمت: Contact for Sample
جزئیات بسته بندی: SOIC-8
زمان تحویل: 5 تا 8 روز کاری
شرایط پرداخت: T/T، L/C، وسترن یونیون
مخاطب

UCC27710DR 620V High-Side Half-Bridge Driver با 1A Sink Current در بسته SOIC-8

توضیحات
شماره قطعه: UCC27710DR پیکربندی هدایت شده: نیم پل
ولتاژ - منبع تغذیه: 10 الی 20 ولت ولتاژ منطقی - VIL، VIH: 1.5 ولت، 1.6 ولت
جریان - حداکثر خروجی (منبع، سینک): 500 میلی آمپر، 1 آمپر ولتاژ سمت بالا - حداکثر (بوت استرپ): 600 V
برجسته کردن:

درایور گیت سمت بالا 620 ولتی

,

درایور گیت جریان سینک 1 آمپری

,

درایور نیم پل پکیج SOIC-8

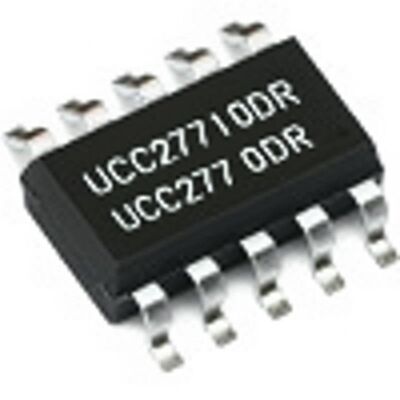

UCC27710DR تراشه مدار یکپارچه 620V Half Bridge Driver SOIC8 درایورهای دروازه
UCC27710DR یک درایور دروازه 620 ولت با عملکرد بالا و پایین است که برای هدایت MOSFET ها یا IGBT ها با منبع 0.5A و ظرفیت جریان 1.0A طراحی شده است.
خلاصه ی محصول
این درایور دروازه 620 ولت برای MOSFET های قدرت یا IGBT ها بهینه شده است، با ولتاژ عملیاتی VDD توصیه شده 10 ولت تا 20 ولت برای IGBT ها و 10 ولت تا 17 ولت برای MOSFET های قدرت.
مشخصات
پارامتر ارزش
شماره بخش UCC27710DR
نوع محصول IGBT، رانندگان دروازه MOSFET
پیکربندی طرف بالا، طرف پایین
سبک نصب SMD/SMT
بسته بندی SOIC-8
تعداد رانندگان 2 راننده
تعداد خروجی 2 تولید
جریان خروجی 1 A
محدوده ولتاژ تغذیه 10 ولت - 22 ولت
وقت بلند شدن ۳۵ ns
زمان پاییز 16 ns
دمای کار -40°C تا +125°C
نوع منطق CMOS، TTL
تاخیر در تکثیر 190 ns (حداکثر)
ویژگی های کلیدی
  • پیکربندی سمت بالا و پایین
  • ورودی دوگانه با خروجی Interlock و 150-ns زمان خاموش
  • عملکرد کامل تا حداکثر مطلق 620 ولت و 700 ولت بر روی پین HB
  • محدوده توصیه شده VDD 10 ولت تا 20 ولت
  • حداکثر جریان خروجی 0.5-A منبع، 1.0-A سینک
  • dv/dt ایمنی 50 V/ns
  • منطق کار می کند تا -11 ولت بر روی پین HS
  • تحمل ولتاژ منفی در ورودی های -5 ولت
  • منطقه عملیاتی امن منفی بزرگ
  • حفاظت UVLO برای هر دو کانال
  • تاخیر کوچک در تکثیر (معمولاً 140 ns)
  • تاخیر تطبیق (8ns معمولی)
  • کانال شناور طراحی شده برای عملیات بوت استراپ
  • جريان آرام کم
  • ورودی های سازگار با TTL و CMOS
  • بسته استاندارد صنعتی SOIC-8
  • تمام پارامترهای مشخص شده در محدوده دما، -40°C تا +125°C
درخواست ها
  • محرک موتور (موتورهای گام بردار، HVAC، فن ها، ابزار های الکتریکی، رباتیک، هواپیماهای بدون سرنشین، سرو)
  • روشنایی، منبع برق LED، روشنایی داخلی
  • لوازم خانگی، ماشین لباسشویی و خشک کن، یخچال
  • گرمایش با اندوکشن
  • اینورترهای DC به AC
