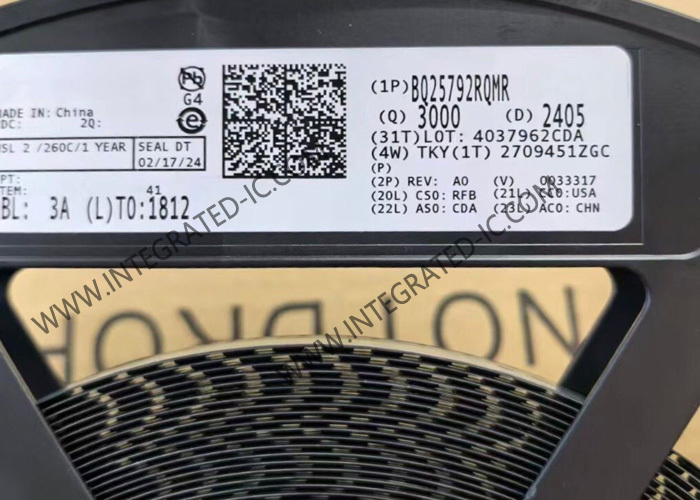

تراشه مدار مجتمع BQ25792RQMR شارژر باتری 5A 1-4 سلولی باک بوست

تراشه مدار مجتمع BQ25792RQMR شارژر باتری 5A 1-4 سلولی Buck Boost IC

توضیحات محصول BQ25792RQMR

BQ25792RQMR یک شارژر buck-boost کاملاً یکپارچه با حالت سوئیچینگ برای باتری‌های لیتیوم یونی 1 تا 4 سلولی و باتری‌های لیتیوم پلیمری است. این ادغام شامل 4 MOSFET سوئیچینگ (Q1، Q2، Q3، Q4)، مدارهای حسگر جریان ورودی و شارژ، FET باتری (QBAT) و تمام جبران‌سازی حلقه مبدل buck-boost است.

مشخصات BQ25792RQMR

ویژگی های BQ25792RQMR

شارژر buck-boost با چگالی توان بالا، یکپارچه‌سازی بالا برای باتری‌های 1 تا 4 سلولی که از هر پروفایل USB PD 3.0 پشتیبانی می‌کند
– چهار MOSFET سوئیچینگ، BATFET را ادغام می‌کند
– حسگر جریان ورودی و شارژ را ادغام می‌کند
بسیار کارآمد
– فرکانس‌های سوئیچینگ 750 کیلوهرتز یا 1.5 مگاهرتز
– جریان شارژ 5 آمپر با وضوح 10 میلی آمپر
96.5٪ راندمان: باتری 16 ولت در 3 آمپر از 20 ولت
از طیف گسترده‌ای از منابع ورودی پشتیبانی می‌کند
– محدوده ولتاژ عملیاتی ورودی 3.6 ولت تا 24 ولت با حداکثر رتبه مطلق 30 ولت
– ردیابی حداکثر توان با مدیریت توان دینامیکی ولتاژ ورودی (VINDPM) تا 22 ولت و مدیریت توان دینامیکی جریان ورودی (IINDPM) تا 3.3 آمپر
– آداپتورهای USB BC1.2، SDP، CDP، DCP، HVDCP و غیر استاندارد را تشخیص می‌دهد
کنترل‌کننده mux توان ورودی دوگانه (اختیاری) برای انتخاب منبع
مدیریت مسیر توان DC ولتاژ باریک (NVDC)
پورت USB را از باتری تغذیه می‌کند (USB OTG)
– ولتاژ خروجی OTG 2.8 ولت تا 22 ولت با وضوح 10 میلی ولت برای پشتیبانی از USB-PD PPS
– تنظیم جریان خروجی OTG تا 3.32 آمپر با وضوح 40 میلی آمپر
حالت خودمختار و I2C انعطاف‌پذیر برای عملکرد بهینه سیستم
ADC 16 بیتی یکپارچه برای نظارت بر ولتاژ، جریان و دما
جریان سکون باتری کم
– 21 میکرو آمپر فقط برای عملکرد باتری
– 600 نانو آمپر در حالت خاموش شدن شارژر
دقت بالا
– +0.65٪ تا -0.85٪ تنظیم ولتاژ شارژ برای باتری‌های 2S-4S
– تنظیم جریان شارژ ±5٪
– تنظیم جریان ورودی ±5٪
بسته
– 29 پین 4 میلی‌متر × 4 میلی‌متر QFN

کاربردهای BQ25792RQMR
زنگ در ویدیویی، کنترل خانه هوشمند
متمرکزکننده‌های داده، ماشین چمن‌زنی رباتیک، ربات جاروبرقی
ردیابی دارایی، POS سیار
مانیتور بیمار چند پارامتری، الکتروکاردیوگرام (ECG)، پروب هوشمند اولتراسوند
