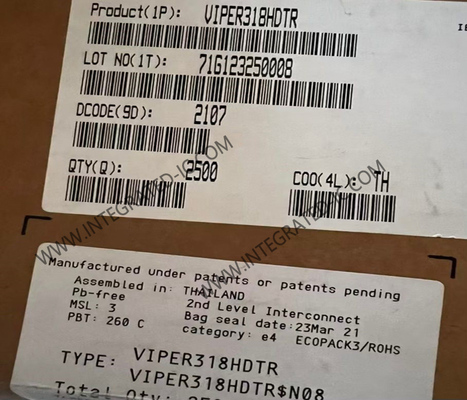

تراشه مدار مجتمع VIPER318HDTR مبدل ولتاژ بالا و کم مصرف آفلاین 16-SOIC

VIPER318HDTR تراشه مدار یکپارچه صرفه جویی در انرژی تبدیل ولتاژ بالا غیرفعال 16-SOIC

توضیحات محصول VIPER318HDTR
دستگاه VIPER318HDTR یک کنورتر ولتاژ بالا است که به طور هوشمندانه یک MOSFET قدرت 800 ولت با کنترل حالت جریان PWM را ادغام می کند.شکستن 800 ولت اجازه می دهد تا محدوده ولتاژ ورودی گسترده ای اعمال شود، و همچنین برای کاهش اندازه مدار DRAIN snubber.IC می تواند سخت ترین استانداردهای صرفه جویی در انرژی را برآورده کند زیرا مصرف بسیار کم دارد و در حالت تنظیم فرکانس پالس در بار سبک کار می کندمحافظت از ولتاژ بالا و پایین با آستانه های مداخله جداگانه و قابل تنظیم در پین های OVP و UVP به ترتیب در دسترس است.UVP همچنین می تواند به عنوان یک ورودی غیرفعال برای کل SMPS استفاده شود، با مصرف انرژی ورودی بسیار کم، راه اندازی HV یکپارچه، حس FET،تقویت کننده خطا و نوسانگر با جیتر فرکانس اجازه می دهد تا یک برنامه کامل با حداقل تعداد قطعات طراحی شودتوپولوژی های Flyback، buck و buck boost پشتیبانی می شوند.

مشخصات VIPER318HDTR

ویژگی های VIPER318HDTR
MOSFET قدرت 800 ولت با مقاومت برف باری برای پوشش محدوده ورودی VAC بسیار گسترده
راه اندازی HV جاسازی شده و حس FET
کنترل کننده PWM حالت فعلی
حفاظت از محدوده جریان تخلیه (OCP):
710 mA (VIPER317)
850 mA (VIPER318)
990 mA (VIPER319)
محدوده ولتاژ عرضه گسترده: 4.5V تا 30V
< 20 mW @ 230 VAC در حالت بی بار
< 430 mW @ 230 VAC، بار خروجی 25 0mW
فرکانس سوئیچینگ Jittered هزینه فیلتر EMI را کاهش می دهد:
30 kHz ± 7٪ (نوع X)
60 کیلو هرتز ± 7٪ (نوع L)
132 kHz ±7٪ (نوع H)
E/A جاسازی شده با مرجع 1.2 ولت
راه اندازی نرم داخلی برای بهبود قابلیت اطمینان سیستم
محافظتی با راه اندازی مجدد خودکار:
فشار بیش از حد/شرکت کوتاه (OLP)
خاموش شدن حرارتی
ولتاژ بالا
حفاظت بدون باز کردن اتوماتیک:
محافظت از پرش پالس برای جلوگیری از فرار جریان
ولتاژ پایین/ غیرفعال
حداکثر چرخه کار

استفاده از VIPER318HDTR
مصرف کنندگان، نورپردازی
آداپتورهای کم مصرف

انواع دیگر محصولات عرضه
