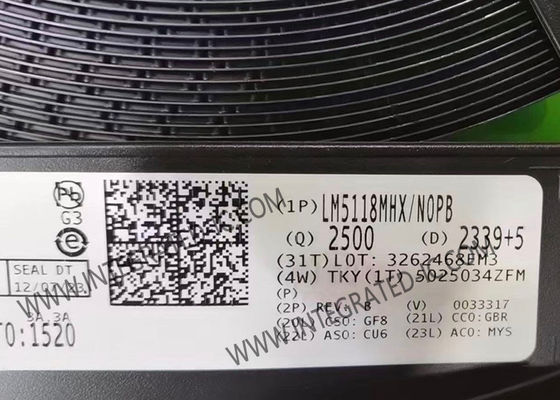

LM5118MHX مدار یکپارچه تراشه ولتاژ گسترده محدوده Buck-Boost کنترل کننده

LM5118MHX مدار یکپارچه تراشه ولتاژ گسترده محدوده Buck-Boost کنترل کننده

توضیحات محصول LM5118MHX
LM5118MHX محدوده ولتاژ وسیع کنترل کننده تنظیم کننده سوئیچینگ Buck-Boost دارای تمام توابع لازم برای اجرای یک سیستم ولتاژ بالا است.تنظیم کننده Buck-Boost مقرون به صرفه با استفاده از حداقل اجزای خارجیتوپولوژی Buck-Boost تنظیم ولتاژ خروجی را در زمانی که ولتاژ ورودی کمتر از ولتاژ خروجی یا بیشتر از آن باشد حفظ می کند و به ویژه برای کاربردهای خودرو مناسب است. The LM5118MHX operates as a buck regulator while the input voltage is sufficiently greater than the regulated output voltage and gradually transitions to the buck-boost mode as the input voltage approaches the outputاین رویکرد دو حالت تنظیم را در طیف گسترده ای از ولتاژ ورودی با بهره وری تبدیل بهینه در حالت buck و خروجی بدون مشکل در طول انتقال حالت حفظ می کند.این کنترل کننده آسان برای استفاده شامل رانندگان برای بالا طرف بوک MOSFET و پایین طرف تقویت MOSFET. روش کنترل تنظیم کننده بر اساس کنترل حالت جریان با استفاده از یک رمپ جریان شبیه سازی شده است. کنترل حالت جریان شبیه سازی شده حساسیت نویز مدار تعدیل عرض پالس را کاهش می دهد.اجازه کنترل قابل اطمینان از چرخه های کار بسیار کوچک مورد نیاز در برنامه های ولتاژ ورودی بالا. ویژگی های حفاظت اضافی شامل محدوده فعلی، خاموش شدن حرارتی و ورودی فعال است. دستگاه در یک قدرت افزایش یافته در دسترس است،بسته HTSSOP 20 پین با یک پد متصل شده نمایان برای کمک به تبعید حرارتی.

مشخصات LM5118MHX

ویژگی های LM5118MHX
محدوده ولتاژ ورودی بسیار گسترده از 3 ولت تا 75 ولت
کنترل حالت جریان اوج شبیه سازی شده
انتقال آسان بین حالت های Step-Down و Step-Up
فرکانس سوئیچینگ قابل برنامه ریزی به 500 KHz
قابلیت همگام سازی نوسانگر
تنظیم کننده تعصب ولتاژ بالا داخلی
درایورهای گیت بالا و پایین یکپارچه
زمان شروع نرم قابل برنامه ریزی
جریان خاموشی بسیار کم
فعال کردن افزونه خطای پهنای باند ورودی
1.5 درصد دقت مرجع بازخورد
خاموش شدن حرارتی
بسته بندی: HTSSOP 20 پین (پد آشکار)

استفاده از LM5118MHX
مواد صنعتی برای تقویت مو

انواع دیگر محصولات عرضه

سوالات عمومی

س: آیا محصولات شما اصلی هستند؟
A: بله، تمام محصولات اصلی هستند، واردات جدید اصلی هدف ما است.
سوال: چه گواهیاتی دارید؟
A: ما یک شرکت دارای گواهینامه ISO 9001: 2015 و عضو ERAI هستیم.
س: آیا می توانید سفارش کمی یا نمونه را پشتیبانی کنید؟ آیا نمونه رایگان است؟
A: بله، ما از سفارش نمونه و سفارش کوچک پشتیبانی می کنیم. هزینه نمونه با توجه به سفارش یا پروژه شما متفاوت است.
سوال: چطور سفارشم را ارسال کنم؟ آیا امن است؟
A: ما از اکسپرس برای ارسال استفاده می کنیم، مانند DHL،Fedex،UPS،TNT،EMS. ما همچنین می توانیم از انتقال دهنده پیشنهادی شما استفاده کنیم.محصولات در بسته بندی خوب و اطمینان از ایمنی و ما مسئول آسیب محصول به سفارش خود را.
سوال: زمان تحویل چطوره؟
A: ما می توانیم قطعات موجود را در عرض 5 روز کاری ارسال کنیم. اگر بدون موجودی، ما زمان سرب را بر اساس مقدار سفارش شما تایید خواهیم کرد.
