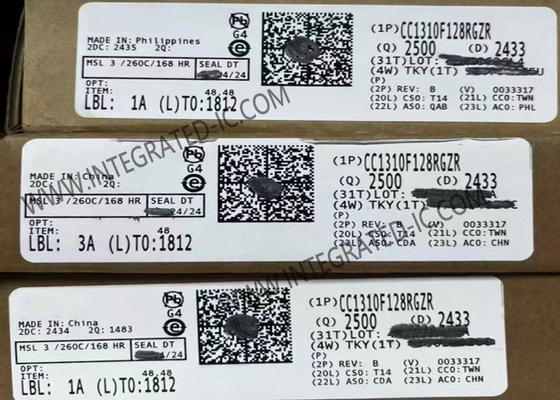

CC1310F128RGZR میکروکنترلر MCU SimpleLink TM 32 بیتی Arm Cortex-M3 Sub-1 GHz MCU بی سیم

CC1310F128RGZR میکروکنترلر MCU SimpleLink TM 32 بیتی Arm Cortex-M3 Sub-1 GHz MCU بی سیم

توضیحات پروژه CC1310F128RGZR
دستگاه CC1310F128RGZR یک دستگاه RF Sub-1 GHz با قدرت بسیار پایین و مقرون به صرفه از شرکت Texas Instruments TM است که بخشی از سیستم عامل میکروکنترلر (MCU) SimpleLink TM است. این سیستم عامل شامل Wi-Fi® است.,Bluetooth® کم انرژی، Sub-1 GHz، Ethernet، Zigbee®، Thread، و MCU میزبان.محیط توسعه آسان برای استفاده با یک کیت توسعه نرم افزار هسته ای (SDK) و یک مجموعه ابزار غنییکپارچه سازی سیستم عامل SimpleLink کاربران را قادر می سازد تا هر ترکیبی از دستگاه های نمونه کارها را به طراحی خود اضافه کنند.امکان استفاده مجدد ۱۰۰ درصد کد در صورت تغییر الزامات طراحی.

مشخصات CC1310F128RGZR

ویژگی های CC1310F128RGZR
میکروکنترلر
پردازنده قدرتمند Arm® Cortex®-M3
امتیاز EEMBC CoreMark®: 142
نمره EEMBC ULPBenchTM: 158
سرعت ساعت تا 48 مگاهرتز
32 کیلو بایت، 64 کیلو بایت و 128 کیلو بایت فلش قابل برنامه ریزی در سیستم
8KB SRAM برای Cache
(یا به عنوان حافظه ی حافظه ی عمومی)
20 کیلو بایت از SRAM با نشت بسیار کم
2-پین cJTAG و JTAG Debugging
پشتیبانی از بروزرسانی OTA
کنترل کننده حسگر با قدرت بسیار کم
می تواند به طور مستقل از بقیه سیستم اجرا شود
معماری 16 بیتی
2 کیلو بایت از SRAM با نشت بسیار کم برای کد و داده ها
معماری موثر کد اندازه، قرار دادن بخش های
TI-RTOS، درایورها و بوتلودر در ROM
بسته های سازگار با RoHS
7-mm × 7-mm RGZ VQFN48 (30 GPIO)
5-mm × 5-mm RHB VQFN32 (15 GPIO)
4-mm × 4-mm RSM VQFN32 (10 GPIO)
لوازم محیطی
تمام پین های محیطی دیجیتال می توانند به هر GPIO هدایت شوند
چهار ماژول تایمر عمومی
(هشت تایمر 16 بیتی یا چهار تایمر 32 بیتی، هرکدام PWM)
ADC 12 بیتی، 200 ksample/s، MUX آنالوگ 8 کانال
مقایسه زمان مداوم
مقایسه کننده ساعت با قدرت بسیار کم
منبع جریان قابل برنامه ریزی
UART
2 × SSI (SPI، MICROWIRE، TI)
I2C، I2S
ساعت زمان واقعی (RTC)
ماژول امنیتی AES-128
ژنراتور اعداد تصادفی واقعی (TRNG)
پشتیبانی از هشت دکمه حسگر ظرفیت
حسگر دمای یکپارچه
سیستم خارجی
کنورتر DC/DC داخلی روی تراشه
یکپارچه سازی با SimpleLink TM CC1190 Range Extender
قدرت کم
محدوده ولتاژ عرضه گسترده: 1.8 تا 3.8 ولت
RX: 5.4 mA
TX در +10 dBm: 13.4 mA
MCU حالت فعال 48 مگاهرتز کار کردن Coremark: 2.5 mA (51 μA/MHz)
MCU حالت فعال: 48.5 CoreMark/mA
کنترل کننده حسگر حالت فعال در 24 مگاهرتز:
0.4 mA + 8.2 μA/MHz
کنترل کننده حسگر، یک بیدار کردن هر ثانیه انجام یک نمونه گیری ADC 12 بیتی: 0.95 μA
حالت آماده: 0.7 μA (RTC Running و RAM و CPU Retention)
خاموش شدن: 185 nA (بیداری از حوادث خارجی)
بخش RF
حساسیت بسیار عالی گیرنده: 124 دبیلم با استفاده از حالت دوربرد، 110 دبیلم با سرعت 50 کیلو بایت
انتخاب عالی (± 100 kHz): 56 دبیل
عملکرد بسیار عالی مسدود کردن (± 10 مگاهرتز):
۹۰ دبیل
قدرت خروجی قابل برنامه ریزی تا +15 دبیلم
رابط رادیویی تک طرفه یا فرقی
مناسب برای سیستم هایی که هدف آنها رعایت مقررات فرکانس رادیویی جهانی است
ETSI EN 300 220، EN 303 204 (اروپا)
FCC CFR47 قسمت 15 (ایالات متحده)
ARIB STD-T108 (ژاپن)
M-Bus بی سیم (EN 13757-4) و IEEE® 802.15.4g PHY
ابزارها و محیط توسعه
کیت های توسعه با ویژگی های کامل و کم هزینه
طرح های مرجع متعدد برای پیکربندی های مختلف RF
نرم افزار پی سی پیک اسنفر
استودیوی کنترل کننده حسگر
استودیوی SmartRFTM
برنامه نویس فلش SmartRF 2
IAR Embedded Workbench® برای بازو
IDE کد کامپوزر استودیو (CCS)
CCS UniFlash

برنامه های کاربردی CC1310F128RGZR
سیستم های ISM و SRD ۳۱۵، ۴۳۳، ۴۷۰، ۵۰۰، ۷۷۹، ۸۶۸، ۹۱۵، ۹۲۰ مگاهرتز
سیستم های بی سیم کم مصرف با فاصله کانال 50kHz تا 5MHz
اتوماسیون خانه و ساختمان
سیستم های هشدار و امنیت بی سیم
نظارت و کنترل صنعتی
شبکه هوشمند و خواندن خودکار متر
اپلیکیشن های بی سیم مراقبت های بهداشتی
شبکه های سنسور بی سیم
RFID فعال
IEEE 80215.4g، اشیاء هوشمند فعال IP (6LoWPAN) ، M-Bus بی سیم، سیستم های KNX، Wi-SUN TM، و سیستم های اختصاصی
کاربردهای جمع آوری انرژی
برچسب قفسه الکترونیکی (ESL)
استفاده از سنسورهای دور برد
توزیع کننده های هزینه های گرما

سایر اجزای الکترونیکی موجود

سوالات عمومی
سوال: محصولات شما اصیل هستند؟
A: بله، تمام محصولات اصلی هستند، واردات جدید اصلی هدف ما است.
سوال: شما چه گواهینامه ای دارید؟
A: ما یک شرکت صدور گواهینامه ISO 9001: 2015 و عضو ERAI هستیم.
س: آیا می توانید سفارش کمی یا نمونه را پشتیبانی کنید؟ آیا نمونه رایگان است؟
A:بله، ما از سفارش نمونه و سفارش کوچک پشتیبانی می کنیم. هزینه نمونه با توجه به سفارش یا پروژه شما متفاوت است.
سوال: چطور سفارشم را ارسال کنم؟ آیا امن است؟
A: ما از اکسپرس برای حمل و نقل استفاده می کنیم، مانند DHL،Fedex،UPS،TNT،EMS. ما همچنین می توانیم از انتقال دهنده پیشنهادی شما استفاده کنیم.محصولات در بسته بندی خوب و اطمینان از ایمنی و ما مسئول آسیب محصول به سفارش خود را.
سوال: زمان تحویل چطوره؟
A: ما می توانیم قطعات موجود را در عرض 5 روز کاری ارسال کنیم. اگر بدون موجودی، ما زمان سرب را بر اساس مقدار سفارش شما تأیید خواهیم کرد.
