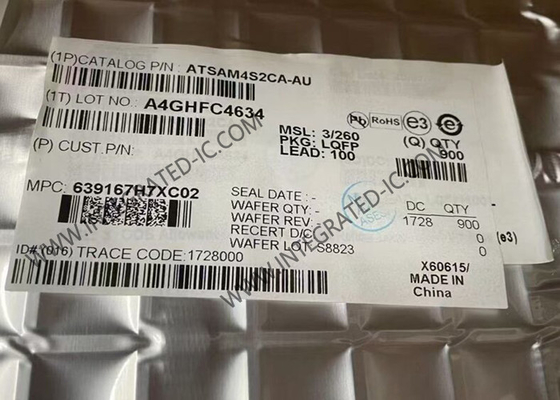

ATSAM4S2CA-AU میکروکنترلر MCU 32 بیتی تک هسته ای 120MHz ARM Cortex-M4 میکروکنترلر

ATSAM4S2CA-AU میکروکنترلر MCU 32 بیتی تک هسته ای 120MHz ARM Cortex-M4 میکروکنترلر

توضیحات محصول ATSAM4S2CA-AU
ATSAM4S2CA-AU میکروکنترلر های فلش است که بر اساس پردازنده 32 بیتی ARM® Cortex® M4 RISC با عملکرد بالا ساخته شده است. این دستگاه با حداکثر سرعت 120 مگاهرتز کار می کند و دارای حداکثر 2048 کیوبایت فلش است.با پیاده سازی دو بانک اختیاری و حافظه کش، و تا 160 کيلا بايت حافظه SRAM

مشخصات ATSAM4S2CA-AU

ویژگی ATSAM4S2CA-AU
ARM Cortex-M4 که با سرعت تا 120 مگاهرتز کار می کند
واحد حفاظت از حافظه (MPU)
دستورالعمل های DSP، مجموعه دستورالعمل Thumb®-2
128 کیوبایت فلش، ECC، Security Bit و Lock Bits جاسازی شده
64 کیبایت SRAM جاسازی شده
ROM 16 کیوبایت با روال های بارگذاری بوت (UART، USB) و روال های IAP
کنترل کننده ی حافظه ی 8 بیتی (SMC): پشتیبانی از SRAM، PSRAM، NOR و NAND Flash
رابط اتوبوس خارجی - داده های 8 بیتی، انتخاب 4 تراشه، آدرس 24 بیتی
تنظیم کننده ولتاژ جاسازی شده برای کار با یک منبع تغذیه
دستگاه بازنشستگی برق (POR) ، دستگاه تشخیص روشن شدن (BOD) و دستگاه نظارت دوگانه برای عملیات ایمن
نوسانگرهای رزوناتور کوارتز یا سرامیکی: 3 تا 20 مگاهرتز با تشخیص خرابی ساعت و 32.768 کیلو هرتز برای RTT یا ساعت سیستم
RTC با حالت تقویم گریگوری و فارسی، تولید موج در حالت پشتیبان
مدار کالیبراسیون شمارنده RTC، عدم دقت فرکانس کریستالی 32.768 kHz را جبران می کند
ساعت آهسته نوسانگر RC داخلی به عنوان ساعت دستگاه دائمی حالت کم مصرف
نوسانگر RC داخلی با دقت بالا 8/12 MHz با فرکانس پیش فرض 4 MHz برای راه اندازی دستگاه، دسترسی در برنامه برای تنظیم فرکانس
دو PLL تا 240 MHz برای ساعت دستگاه و برای USB
سنسور دما
تشخیص دستکاری با قدرت کم در دو ورودی، ضد دستکاری با استفاده از ثبت کننده های پشتیبان عمومی (GPBR)
22 کنترل کننده DMA محیطی
حالت های خواب، انتظار و پشتیبان گیری؛ مصرف تا 1 μA در حالت پشتیبان گیری
LQFP 100 سرب، 14 × 14 میلی متر، پچ 0.5 میلی متر
100 سرب TFBGA، 9 × 9 میلی متر، پیچ 0.8 میلی متر
VFBGA 100 سرب، 7 × 7 میلی متر، پیچ 0.65 میلی متر
نسخه A - صنعتی (-40°C تا +85°C) ، نسخه B - ((-40°C تا +105°C)
USB 2.0 دستگاه: 12 Mbps، 2668 بایت FIFO، تا 8 دو طرفه Endpoints، در تراشه گیرنده
حداکثر دو USART با حالت ISO7816، IrDA®، RS-485، SPI، Manchester و Modem
دو UART دو سیم
حداکثر دو ماژول رابط دو سیم (موافق I2C) ، یک SPI، یک کنترلگر همزمان سریال (I2S) ، یک رابط کارت چندرسانه ای با سرعت بالا (SDIO / SD Card / MMC)
دو تایمر 16 بیتی 3 کانال با ضبط، شکل موج، مقایسه و حالت PWM، منطق رمزگشایی Quadrature و شمارنده 2 بیتی Gray برای موتور مرحله ای
PWM 4 کانال 16 بیتی با خروجی مکمل، ورودی خطا، شمارنده ژنراتور 12 بیتی برای کنترل موتور
تایمر زمان واقعی 32 بیتی و RTC با تقویم، آژیر و ویژگی های 32 kHz
رجیسترهای پشتیبان گیری 256 بیتی (GPBR)
واحد محاسبات چک افزوده 32 بیتی (CRCCU) برای بررسی یکپارچگی داده های حافظه های غیر در تراشه
79 خطوط I/O با قابلیت قطع خارجی (حساسیت لبه یا سطح) ، از بین بردن، فیلتر کردن خرابی و پایان گیری مقاومت در سری
سه کنترلر 32 بیتی ورودی/خرید موازی، حالت ضبط موازی با کمک DMA محیطی
16-کانال، 1Msps ADC با حالت ورودی دیفرانسیل و مرحله افزایشی قابل برنامه ریزی و کالیبراسیون خودکار
یک DAC 2 کانال 12 بیتی 1Msps
یک مقایسه کننده آنالوگ با انتخاب ورودی انعطاف پذیر، هیسترز ورودی قابل انتخاب
Serial Wire/JTAG Debug Port ((SWJ-DP)
دسترسی به تمام حافظه ها و ثبت ها در سیستم، از جمله بانک ثبت Cortex-M4 هنگامی که هسته در حال اجرا، متوقف یا در حالت تنظیم مجدد است.
دسترسی به پورت Serial Wire Debug (SW-DP) و پورت Serial Wire JTAG Debug (SWJ-DP)
واحد Flash Patch and Breakpoint (FPB) برای اجرای نقاط وقفه و پچ های کد.
واحد Data Watchpoint and Trace (DWT) برای پیاده سازی نقاط نظارت، ردیابی داده ها و پروفایل سازی سیستم.
ابزار سازی ردیابی ماکروسل (ITM) برای پشتیبانی از اشکال زدایی سبک چاپ.
IEEE1149.1 JTAG حدود اسکن تمام پین های دیجیتال.
چارچوب نرم افزاری ASF-Atmel
یکپارچه در Atmel Studio IDE با یک رابط کاربری گرافیکی و یا به عنوان مستقل برای کامپایلرهای GCC و IAR در دسترس است.
پشتیبانی از DMA، کنترل کننده های وقفه پشتیبانی از راننده
USB، TCP/IP، Wi-Fi و بلوتوث، کلاس های متعدد USB، DHCP و Wi-Fi
ادغام RTOS، FreeRTOS یک جزء اصلی است
