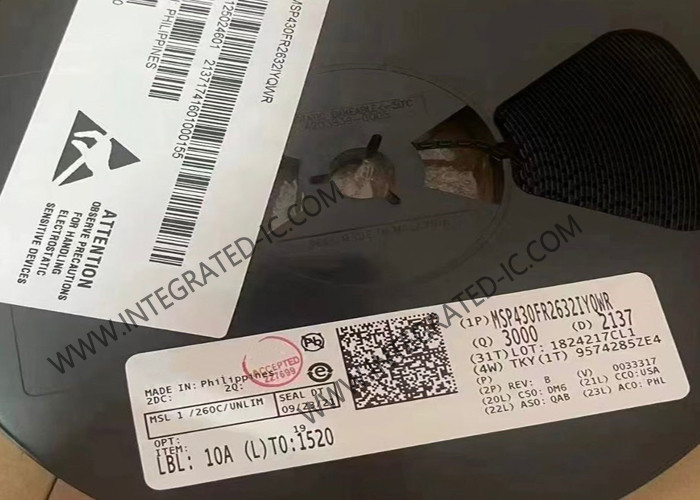

MSP430FR2632IYQWR میکروکنترلر MCU 16-Bit 16MHz Capacitive Touch MCU 24-UFBGA

MSP430FR2632IYQWR میکروکنترلر MCU 16-Bit 16MHz Capacitive Touch MCU 24-UFBGA

توضیحات محصول MSP430FR2632IYQWR
MSP430FR2632IYQWR میکروکنترلرهای MSP430TM با قدرت بسیار پایین برای حسگر لمسی ظرفیت است که از فناوری لمسی CapTIvateTM برای دکمه ها، اسلایدرها، چرخ ها و برنامه های نزدیکی برخوردار است.MSP430 MCU با فناوری CapTIvate یک راه حل قابل لمس ظرفیتی یکپارچه و مستقل در بازار را با قابلیت اطمینان بالا و ایمنی سر و صدا در کمترین قدرت فراهم می کندتکنولوژی لمسی ظرفیتی از الکترود های خود-توانایی و متقابل در یک طراحی برای حداکثر انعطاف پذیری پشتیبانی می کند.MSP430FR2632IYQWR MCUs با تکنولوژی CapTIvate از طریق شیشه ضخیم کار می کنند، محفظه های پلاستیکی، فلزی و چوبی با کار در محیط های خشن از جمله محیط های مرطوب، چرب و کثیف.

ویژگی های محصول MSP430FR2632IYQWR

ویژگی MSP430FR2632IYQWR
تکنولوژی CapTIvate TM ‬ لمس ظرفیت
عملکرد
اسکن الکترود سریع با چهار اسکن همزمان
پشتیبانی از اسلایدرهای با وضوح بالا با حداکثر 1024 نقطه
سنجش نزدیکی
قابلیت اطمینان
ایمنی بیشتر در برابر خطوط برق، RF و سایر نویز های محیطی
طیف گسترده داخلی، تنظیم خودکار، فیلتر کردن سر و صدا و الگوریتم های حذف صدا
راه حل های قابل اطمینان لمس با سر و صدای حالت مشترک 10 ولتی RMS، انتقال سریع الکتریکی 4kV و تخلیه الکتروستاتیک 15kV را امکان پذیر می کند، اجازه می دهد تا IEC-61000-4-6، IEC-61000-4-4-4،مطابقت با IEC-61000-4-2
کاهش انتشار اشعه RF برای ساده سازی طرح های الکتریکی
پشتیبانی از طرح های لمسی فلزی و رد آب
انعطاف پذیری
تا 16 الکترود خود توانگر و 64 الکترود توانگر متقابل
مخلوط کردن و تطبیق الکترودهای خود و ظرفیت متقابل در همان طراحی
از قابلیت چند لمسی پشتیبانی می کند
طیف گسترده ای از تشخیص ظرفیت، طیف گسترده ای از الکترود از 0 تا 300 pF
قدرت کم
<5 μA بیدار در تماس با چهار سنسور
دستگاه حالت بیداری بر روی تماس اجازه می دهد تا اسکن الکترود در حالی که CPU در حال خواب است
تسریع سخت افزاری برای جبران محیط زیست، فیلتر و تشخیص آستانه
استفاده آسان
CapTIvate Design Center PC GUI به مهندسان اجازه می دهد دکمه های ظرفیت را در زمان واقعی بدون نیاز به نوشتن کد طراحی و تنظیم کنند
کتابخانه نرم افزاری CapTIvate در ROM FRAM کافی را برای برنامه های کاربردی مشتری فراهم می کند
میکروکنترلر جاسازی شده
معماری 16 بیتی RISC
ساعت از فرکانس های تا 16 مگاهرتز پشتیبانی می کند
طیف گسترده ای از ولتاژ تغذیه از 3.6 ولت تا 1.8 ولت (حداقل ولتاژ تغذیه توسط سطوح SVS محدود می شود، مشخصات SVS را ببینید)
حالت های بسیار کم مصرف بهینه شده
حالت فعال: 126 μA/MHz (معمولاً)
حالت آماده: <5 μA در حالت تماس با چهار سنسور
شمارنده ساعت زمان واقعی (RTC) LPM3.5 با کریستال 32768 هرتز: 730 nA (معمولی)
خاموش کردن (LPM4.5): 16 nA (معمولاً)
آنالوگ با کارایی بالا
تبدیل کننده آنالوگ به دیجیتال (ADC) 8 کانال 10 بیتی
مرجع 1.5 ولت داخلی
نمونه گیری و نگه داشتن 200 ksps
ارتباطات سریالی بهبود یافته
دو رابط ارتباطی سریال جهانی پیشرفته (eUSCI_A) از UART، IrDA و SPI پشتیبانی می کنند
یک eUSCI (eUSCI_B) پشتیبانی از SPI و I2C
لوازم جانبی دیجیتال هوشمند
چهار تایمر 16 بیتی
دو تایمر با هر یک از سه ثبت ثبت/تضاد (Timer_A3)
دو تایمر با هر یک از دو ثبت ثبت/تضاد (Timer_A2)
یک تایمر 16 بیتی مرتبط با تکنولوژی CapTIvate
یک RTC 16 بیتی
چک بازپرداخت چرخه ای 16 بیتی (CRC)
RAM آهن الکتریکی کم مصرف (FRAM)
تا ۱۵٫۵ کیلو بایت حافظه غیر قابل تغییر
کد اصلاح خطای داخلی (ECC)
حفاظت از نوشتن قابل تنظیم
حافظه ی یکپارچه برنامه، ثابت ها و ذخیره سازی
1015 دوام چرخه نوشتن
مقاوم به تشعشعات و غیر مغناطیسی
نسبت FRAM به SRAM بالا، تا 4:1
سیستم ساعت (CS)
نوسانگر RC 32kHz در تراشه (REFO)
نوسانگر 16 مگاهرتز بر روی تراشه با کنترل دیجیتالی (DCO) با حلقه ی فرکانس قفل شده (FLL)
دقت ± 1٪ با مرجع بر روی تراشه در دمای اتاق
نوسانگر بسیار کم فرکانس 10 کیلو هرتز (VLO) در تراشه
نوسانگر مدولاسیون فرکانس بالا در تراشه (MODOSC)
نوسانگر کریستالی خارجی 32kHz (LFXT)
پیش مقیاس MCLK قابل برنامه ریزی از 1 تا 128
SMCLK مشتق شده از MCLK با prescalar قابل برنامه ریزی 1, 2, 4 یا 8
عملکرد کلی ورودی/خرید و پین
مجموع 19 I/O در بسته TSSOP-32
16 پین قطع (P1 و P2) می تواند MCU را از حالت کم مصرف بیدار کند
