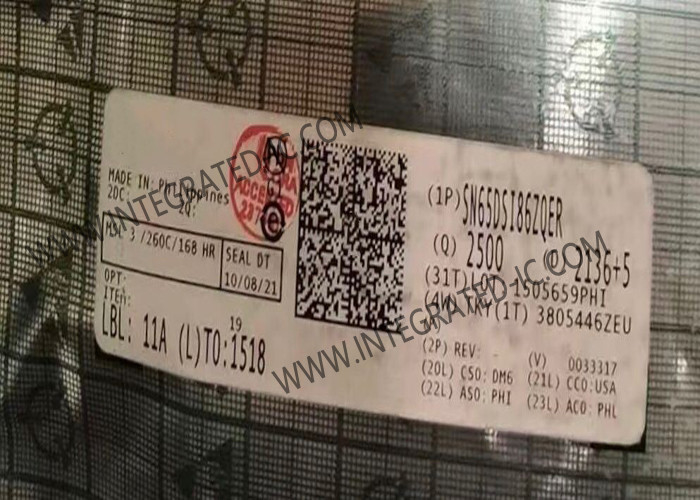

SN65DSI86ZQER تراشه مدار یکپارچه دو کانال DSI به پل DisplayPort جاسازی شده

SN65DSI86ZQER تراشه مدار یکپارچه دو کانال DSI به پل DisplayPort جاسازی شده

توضیحات محصول SN65DSI86ZQER
SN65DSI86ZQER DSI به پل DisplayPort جاسازی شده (eDP) دارای یک پیکربندی دو کانال گیرنده MIPI D-PHY است که چهار خط در هر کانال در 1 کار می کند.5 گیگابایت در ثانیه در هر خط و حداکثر پهنای باند ورودی 12 گیگابایت در ثانیهاین پل بسته های MIPI DSI 18-bpp RGB666 و 24-bpp RGB888 را رمزگشایی می کند و جریان داده های ویدئویی فرمت شده را به یک DisplayPort با حداکثر چهار خط در 1.62 Gbps، 2.16 Gbps، 2.43 Gbps، 2.۷ گیگابایت در ثانیه، 3.24 گیگابایت در ثانیه، 4.32 گیگابایت در ثانیه، یا 5.4 گیگابایت در ثانیه.
SN65DSI86ZQER به خوبی برای WQXGA با سرعت 60 فریم در ثانیه و همچنین گرافیک سه بعدی با وضوح 4K و HD واقعی (1920 x 1080) با 120 فریم در ثانیه معادل با حداکثر 24 bpp مناسب است.پوشاندن خطی جزئی برای پذیرش عدم تطابق جریان داده بین رابط های DSI و DisplayPort اجرا می شود.

مشخصات SN65DSI86ZQER

ویژگی های SN65DSI86ZQER
DisplayPort TM (eDP TM) 1.4 سازگار با پشتیبانی از 1, 2 یا 4 خط در 1.62 Gbps (RBR) ، 2.16 Gbps، 2.43 Gbps، 2.7 Gbps (HBR) ، 3.24 Gbps، 4.32 Gbps یا 5.4 Gbps (HBR2).
پیاده سازی MIPI® D-PHY نسخه 1.1 لایه فیزیکی فرنت اند و رابط سریال نمایش (DSI) نسخه 1.02.00
گیرنده دو کانال DSI قابل تنظیم برای یک، دو، سه یا چهار خط داده D-PHY در هر کانال که تا 1.5 گیگابایت در ثانیه در هر خط کار می کند
پشتیبانی از بسته های ویدیویی DSI 18 bpp و 24 bpp با فرمت های RGB666 و RGB888
مناسب برای 60 fps 4K 4096 × 2304 رزولوشن در 18bpp رنگ و WUXGA 1920 × 1200 رزولوشن با گرافیک سه بعدی در 60 fps (معادل 120 fps)
MIPI Front-End قابل تنظیم برای پیکربندی DSI یک کانال یا دو کانال
پشتیبانی از حالت های عملیاتی دو کانال DSI عجیب، حتی و چپ، راست
1.2 ولت منبع اصلی برق VCC و 1.8 ولت منبع برق I/O دیجیتال
ویژگی های کم مصرف شامل تجدید صفحه و پشتیبانی MIPI ultralow power state (ULPS) می باشد.
قطب خط نمایش و تخصيص قابل تنظیم است
از فرکانس های 12-MHz، 19.2-MHz، 26-MHz، 27-MHz و 38.4-MHz از طریق ساعت مرجع خارجی پشتیبانی می کند (REFCLK)
درجه بندی ESD ±4 kV (HBM)
بسته بندی شده در 64 توپ 5mm x 5mm nFBGA (ZXH)
I2C قابل تنظیم
محدوده دمایی: 40°C تا +85°C

کاربرد های SN65DSI86ZQER
کامپیوتر و نوت بوک
قرص
اتوماسیون خرده فروشی و پرداخت
آزمایش و اندازه گیری
اتوماسیون و کنترل کارخانه

سایر اجزای الکترونیکی موجود
